TRAPEZOIDAL SPINDLES, SINGLE THREAD, STEEL EN ACIER ACIER (Model : B4-01)

B4-01 TRAPEZOIDAL SPINDLES, SINGLE THREAD, STEEL EN ACIER ACIER

Photos

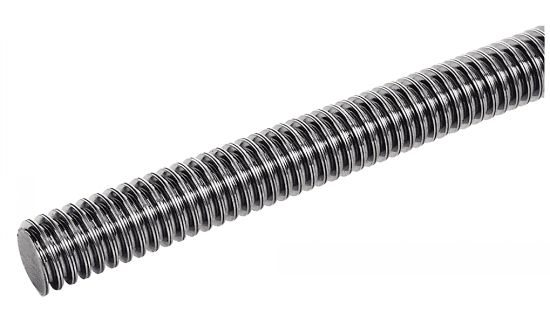

Vis trapézoïdale roulée en acier

Dessins techniques

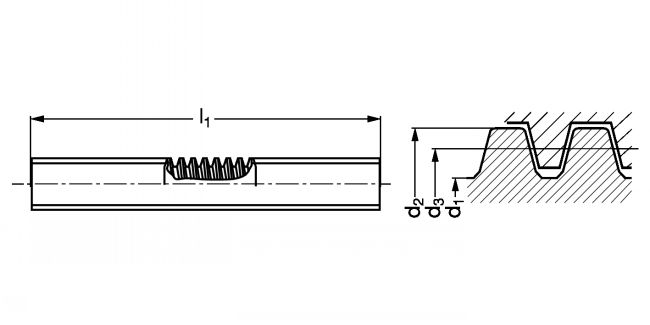

Vis trapézoïdale roulée en acier - Plan
See related products
Direct Transmission
EXAMPLE OF ORDER : Référence-l1
B4-01-10-7-1000

Information

MATIERE
- Acier C15 de haute qualité traitée thermiquement en usine

CARACTERISTIQUES
- Pas métrique ISO selon DIN 103 (sauf Tr. 10x3 et Tr. 14x4), filet simple à droite et à gauche , pas de 3 à 10 mm.
- Plage de tolérance 7e, exécution roulée
- Rectitude :
filetage trapézoïdal 10-24 max. 0,8 mm/m
filetage trapézoïdal 28-70 max. 1,2 mm/m

SUR DEMANDE
- Longueurs intermédiaires.
- Usinages d' extrémités.
- Rectitude de 0,10 mm/m avec filetage maximum 18x4 ou de 0,05 mm/m avec filetage à partir de 20x4 est possible.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B4-01-10-7-1000
Pas à droite
1000
5,84
Tr. 10 x 3
8,191
8,415
0,6
CAD
D
NC
B4-01-10-8-1000
Pas à gauche
1000
5,84
Tr. 10 x 3
8,191
8,415
0,6
CAD
D
NC
B4-01-12-7-1000
Pas à droite
1000
7,84
Tr. 12 x 3
10,191
10,415
0,8
CAD
NC
NC
B4-01-12-7-1500
Pas à droite
1500
7,84
Tr. 12 x 3
10,191
10,415
1,2
CAD
D
NC
B4-01-12-7-2000
Pas à droite
2000
7,84
Tr. 12 x 3
10,191
10,415
1,6
CAD
D
NC
B4-01-12-7-3000
Pas à droite
3000
7,84
Tr. 12 x 3
10,191
10,415
2,4
CAD
NC
NC
B4-01-12-8-1000
Pas à gauche
1000
7,84
Tr. 12 x 3
10,191
10,415
0,8
CAD
D
NC
B4-01-14-7-1000
Pas à droite
1000
8,80
Tr. 14 x 4
11,640
12,415
0,9
CAD
NC
NC
B4-01-14-8-1000
Pas à gauche
1000
8,80
Tr. 14 x 4
11,640
12,415
0,9
CAD
D
NC
B4-01-16-7-1000
Pas à droite
1000
10,80
Tr. 16 x 4
13,640
13,905
1,4
CAD
D
NC
B4-01-16-7-1500
Pas à droite
1500
10,80
Tr. 16 x 4
13,640
13,905
2,1
CAD
D
NC
B4-01-16-7-2000
Pas à droite
2000
10,80
Tr. 16 x 4
13,640
13,905
2,8
CAD
NC
NC
B4-01-16-7-3000
Pas à droite
3000
10,80
Tr. 16 x 4
13,640
13,905
4,2
CAD
D
NC
B4-01-16-8-1000
Pas à gauche
1000
10,80
Tr. 16 x 4
13,640
13,905
1,4
CAD
D
NC
B4-01-18-7-1000
Pas à droite
1000
12,8
Tr. 18 x 4
15,64
15,905
1,6
CAD
NC
NC
B4-01-18-7-3000
Pas à droite
3000
12,8
Tr. 18 x 4
15,64
15,905
4,8
CAD
D
NC
B4-01-18-8-1000
Pas à gauche
1000
12,8
Tr. 18 x 4
15,64
15,905
1,6
CAD
NC
NC
B4-01-18-8-3000
Pas à gauche
3000
12,8
Tr. 18 x 4
15,64
15,905
4,8
CAD
D
NC
B4-01-20-7-1000
Pas à droite
1000
14,80
Tr. 20 x 4
17,640
17,905
2,1
CAD
NC
NC
B4-01-20-7-1500
Pas à droite
1500
14,80
Tr. 20 x 4
17,640
17,905
3,15
CAD
D
NC
B4-01-20-7-2000
Pas à droite
2000
14,80
Tr. 20 x 4
17,640
17,905
4,2
CAD
D
NC
B4-01-20-7-3000
Pas à droite
3000
14,80
Tr. 20 x 4
17,640
17,905
6,3
CAD
D
NC
B4-01-20-8-1000
Pas à gauche
1000
14,80
Tr. 20 x 4
17,640
17,905
2,1
CAD
NC
NC
B4-01-20-8-2000
Pas à gauche
2000
14,80
Tr. 20 x 4
17,640
17,905
4,2
CAD
D
NC
B4-01-24-7-1000
Pas à droite
1000
17,50
Tr. 24 x 5
21,094
21,394
2,9
CAD
D
NC
B4-01-24-7-1500
Pas à droite
1500
17,50
Tr. 24 x 5
21,094
21,394
4,35
CAD
D
NC
B4-01-24-7-2000
Pas à droite
2000
17,50
Tr. 24 x 5
21,094
21,394
5,8
CAD
D
NC
B4-01-24-7-3000
Pas à droite
3000
17,50
Tr. 24 x 5
21,094
21,394
8,7
CAD
D
NC
B4-01-24-8-1000
Pas à gauche
1000
17,50
Tr. 24 x 5
21,094
21,394
2,9
CAD
D
NC
B4-01-28-7-1000
Pas à droite
1000
21,50
Tr. 28 x 5
25,049
25,390
3,9
CAD
D
NC
B4-01-28-7-3000
Pas à droite
3000
21,50
Tr. 28 x 5
25,049
25,390
11,7
CAD
D
NC
B4-01-28-8-1000
Pas à gauche
1000
21,50
Tr. 28 x 5
25,049
25,390
3,9
CAD
D
NC
B4-01-30-7-1000
Pas à droite
1000
21,90
Tr. 30 x 6
26,547
26,882
4,7
CAD
D
NC
B4-01-30-7-1500
Pas à droite
1500
21,90
Tr. 30 x 6
26,547
26,882
7,05
CAD
D
NC
B4-01-30-7-2000
Pas à droite
2000
21,90
Tr. 30 x 6
26,547
26,882
9,4
CAD
NC
NC
B4-01-30-7-3000
Pas à droite
3000
21,90
Tr. 30 x 6
26,547
26,882
14,1
CAD
D
NC
B4-01-30-8-1000
Pas à gauche
1000
21,90
Tr. 30 x 6
26,547
26,882
4,7
CAD
D
NC
B4-01-32-7-1000
Pas à droite
1000
23,90
Tr. 32 x 6
28,547
28,882
5,1
CAD
D
NC
B4-01-32-8-1000
Pas à gauche
1000
23,90
Tr. 32 x 6
28,547
28,882
5,1
CAD
D
NC
B4-01-32-8-3000
Pas à gauche
3000
23,90
Tr. 32 x 6
28,547
28,882
15,3
CAD
D
NC
B4-01-36-7-1000
Pas à droite
1000
27,90
Tr. 36 x 6
32,547
32,882
6,7
CAD
D
NC
B4-01-36-7-3000
Pas à droite
3000
27,90
Tr. 36 x 6
32,547
32,882
20,1
CAD
D
NC
B4-01-36-8-1000
Pas à gauche
1000
27,90
Tr. 36 x 6
32,547
32,882
6,7
CAD
NC
NC
B4-01-40-7-1000
Pas à droite
1000
30,50
Tr. 40 x 7
36,020
36,375
28,2
CAD
D
NC
B4-01-40-7-3000
Pas à droite
3000
30,50
Tr. 40 x 7
36,020
36,375
28,2
CAD
D
NC
B4-01-40-8-1000
Pas à gauche
1000
30,50
Tr. 40 x 7
36,020
36,375
9,4
CAD
NC
NC
B4-01-40-8-3000
Pas à gauche
3000
30,50
Tr. 40 x 7
36,020
36,375
28,2
CAD
D
NC
B4-01-44-7-1000
Pas à droite
1000
34,50
Tr. 44 x 7
40,020
40,375
9,7
CAD
NC
NC
B4-01-44-7-3000
Pas à droite
3000
34,50
Tr. 44 x 7
40,020
40,375
29,1
CAD
NC
NC
B4-01-44-8-1000
Pas à gauche
1000
34,50
Tr. 44 x 7
40,020
40,375
9,7
CAD
D
NC
B4-01-48-7-1000
Pas à droite
1000
37,80
Tr. 48 x 8
43,468
43,868
11,7
CAD
NC
NC
B4-01-48-8-1000
Pas à gauche
1000
37,80
Tr. 48 x 8
43,468
43,868
11,7
CAD
D
NC
B4-01-50-7-1000
Pas à droite
1000
39,30
Tr. 50 x 8
45,468
45,868
12,6
CAD
NC
NC
B4-01-50-8-1000
Pas à gauche
1000
39,30
Tr. 50 x 8
45,468
45,868
12,6
CAD
D
NC
B4-01-52-7-1000
Pas à droite
1000
41,17
Tr. 52 x 8
47,468
47,868
14,4
CAD
NC
NC
B4-01-52-8-1000
Pas à gauche
1000
41,17
Tr. 52 x 8
47,468
47,868
14,4
CAD
D
NC
B4-01-60-7-1000
Pas à droite
1000
48,15
Tr. 60 x 9
54,935
55,300
18,9
CAD
NC
NC
B4-01-60-8-1000
Pas à gauche
1000
48,15
Tr. 60 x 9
54,935
55,300
18,9
CAD
NC
NC
B4-01-70-7-1000
Pas à droite
1000
57
Tr. 70 x 10
64,425
64,850
25,7
CAD
NC
NC
B4-01-70-8-1000
Pas à gauche
1000
57
Tr. 70 x 10
64,425
64,850
25,7
