Standard Hollow Worms, Steel, Single-Thread, Module 0,5 to 2

A1-60 STANDARD HOLLOW WORMS, STEEL, SINGLE-THREAD, MODULE 0,5 TO 2 MODULE 0,5 À 2,0

Photos

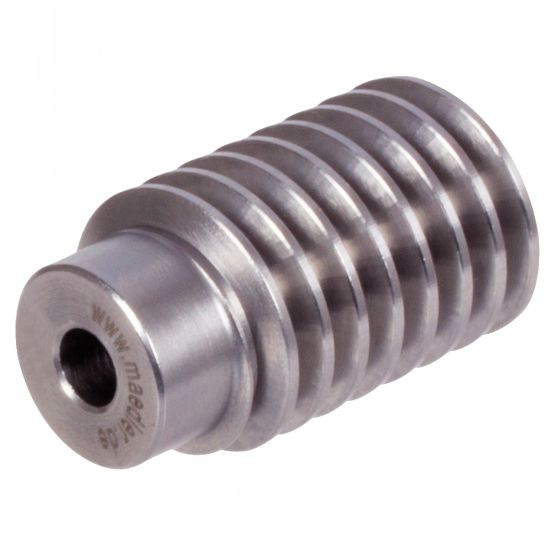

Vis cylindrique : arbre creux (fraisée)

Dessins techniques

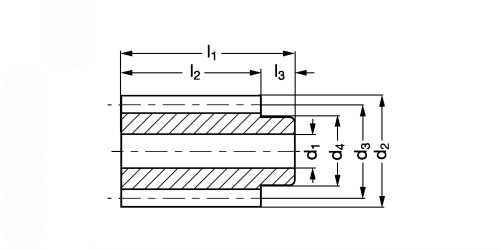

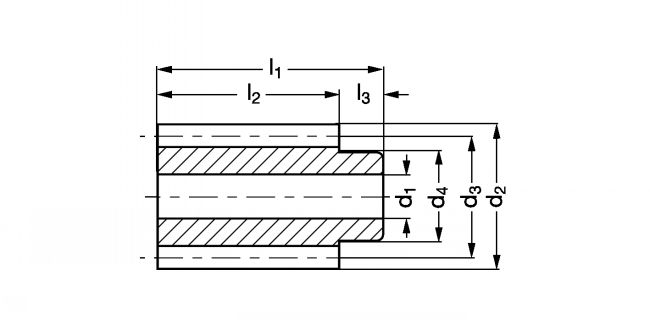

Vis cylindrique : arbre creux (fraisée) - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A1-601-05

Information

Vis cylindrique : arbre creux (fraisée) Module 0,5 à 2,0 - modèle A1-60

Matières
- Acier 11SMnPb30.
Caractéristiques
- Angle de pression : 20°.
- Inclinaison à droite.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A1-601-05
Filet simple
0,50
3
8
7
5,5
16
12
4
4
CAD
D
NC
A1-601-07
Filet simple
0,75
4
10
8,5
6
20
16
4
6
CAD
D
NC
A1-601-10
Filet simple
1,00
6
16
14
11
30
24
6
26
CAD
D
NC
A1-601-15
Filet simple
1,50
8
28
25
21
50
40
10
160
CAD
D
NC
A1-601-20
Filet simple
2,00
8
36
32
25
55
45
10
300
CAD
NC
NC
A1-602-05
Filet double
0,50
3
8
7
5,5
16
12
4
4
CAD
NC
NC
A1-602-07
Filet double
0,75
4
10
8,5
6
20
16
4
6
CAD
NC
NC
A1-602-10
Filet double
1,00
6
16
14
11
30
24
6
26
CAD
D
NC
A1-602-15
Filet double
1,50
8
28
25
21
50
40
10
160
CAD
NC
NC
A1-602-20
Filet double
2,00
8
36
32
25
55
45
10
300
