BALL SCREWS À BRIDE (Model : B41-VBSCE)

B41-VBSCE BALL SCREWS À BRIDE

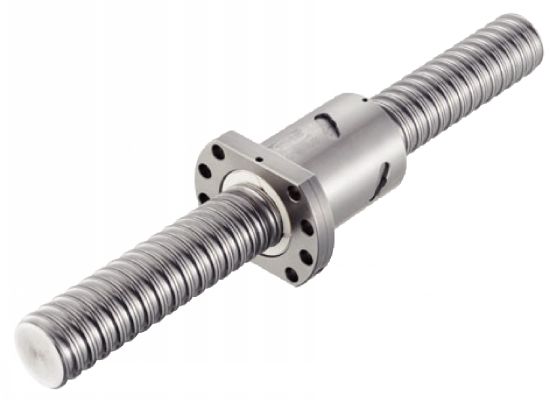

Photos

Vis à billes

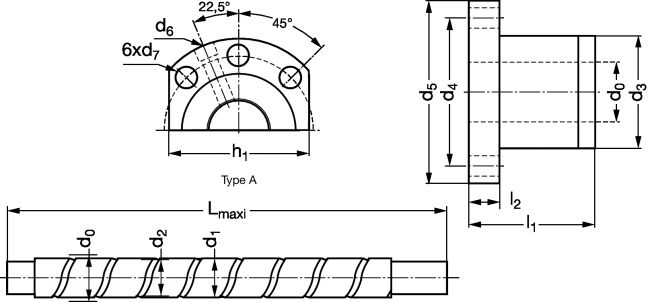

Dessins techniques

Vis à billes - Plan
See related products
NTN
EXAMPLE OF ORDER : B41-VBSCE-2505-750-EF+ZLN11+RCO11

Information

Vis à billes à bride - modèle B41-VBSCE

Matières
- Écrou compact à bride pour montage simplifié.
- DIN 69051.
- Bride rectifiée pour centrage précis.
- Recyclage interne des billes.
- Diamètre de vis : 16 à 25 mm.
- Pas à droite.

Sur demande
- Autres diamètres et pas.

Files

Schéma 0

Quantity

CAD
+

D
NC
B41-VBSCC-1605
Ecrou seul
16
5
A
15,67
12,89
28
38
48
M6
5,5
37
10
40
3000
1
9,82
22,12

D
NC
B41-VBSCC-2005
Ecrou seul
20
5
A
21,08
17,90
36
47
58
M6
6,6
37
10
44
3000
1
13,10
32,49

D
NC
B41-VBSCC-2505
Ecrou seul
25
5
A
26,08
22,90
40
51
62
M6
6,6
37
12
48
6000
1
14,56
41,11

1. Pour des ensembles vis + écrou montés avec usinages, indiquer le sens de montage de l'écrou sur la vis : EF = bride orientée côté palier fixe (côté entraînement), EL = sens inverse de EF.
2. Formes d?usinage standard, composition et codification (Voir Page xxx).
1 kN = 100 kg
10 Nm = 1 kg.m
