H22-CPARA COMPACT CYLINDER CORROSION RESISTANCE - DOUBLE-ACTING COMPACT ANTI-ROTATION

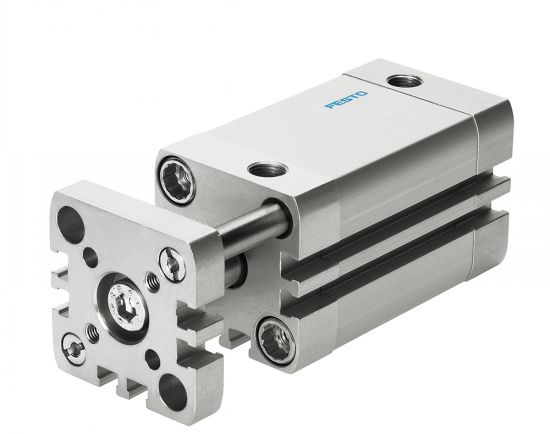

Photos

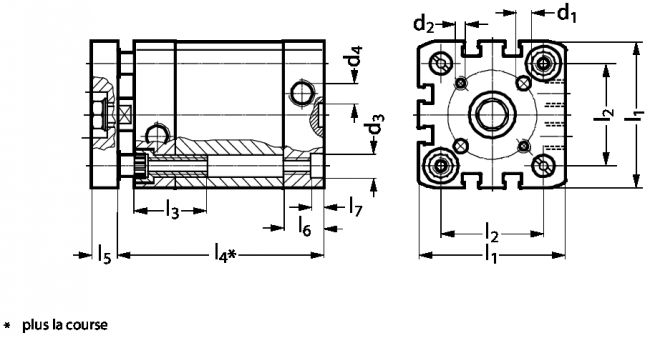

Dessins techniques
| EXAMPLE OF ORDER : | Réf-Diam.piston-Course H22-12-5-CPARA |
Information
Vérin double effet compact anti-rotation - modèle H22-CPARA
Utilisation
- Exécute un mouvement linéaire en transformant l'énergie pneumatique en énergie mécanique.
- Avec amortissement de fin de course élastique.
- Prévu pour détection par capteur de proximité type H28-E, H28-R (rainure non normalisé).
- Existe du diamètre 12 à 100 et course de 1 à 400 mm.
Caractéristique
- Pression de service mini : 1,5 bars.
- Pression de service maxi : 10 bars.
- Plage de température : -20°C à +80°C.
- Fluide de service : air comprimé filtré, lubrifié ou non lubrifié.
Matière
- Culasse : Aluminium anodisé.
- Corps du vérin : Aluminium anodisé.
- Tige de piston : Acier fortement allié.
- Vis à Embase : Acier zingué.
- Joints: Polyuréthane.
Sur demande
- Existe dans d'autres versions.
