Worm Gears Made of Cast Iron, Module 3 to Module 5

A1-64 WORM GEARS MADE OF CAST IRON, MODULE 3 TO MODULE 5 MODULE 3,0 À 5,0

Photos

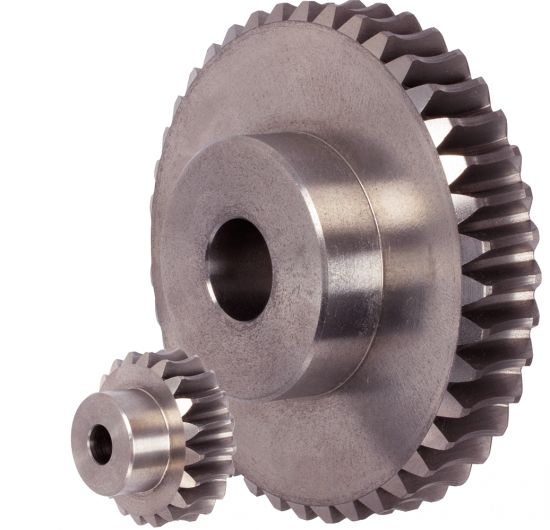

Roue à vis cylindrique en fonte grise

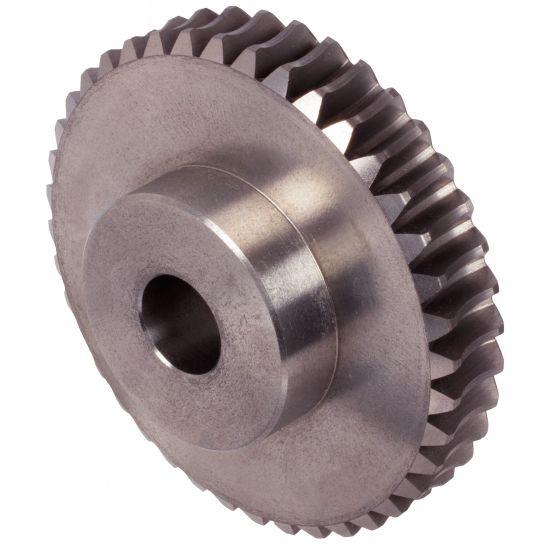

Roue B

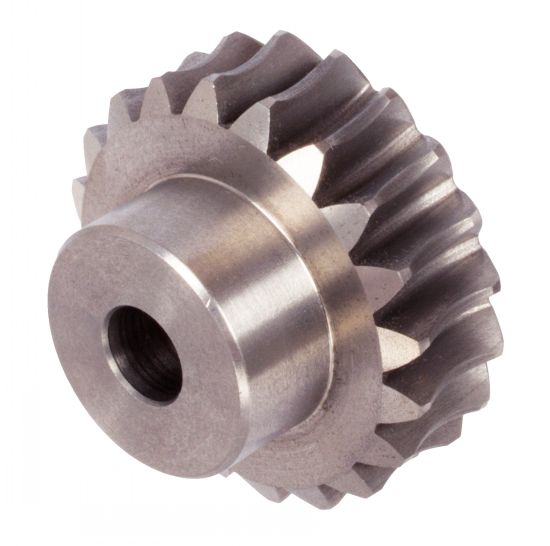

Roue A

Dessins techniques

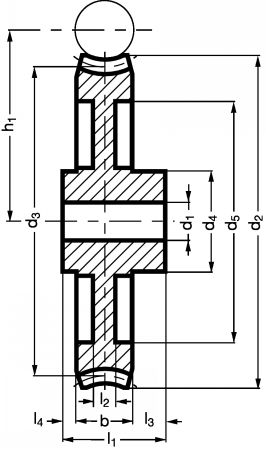

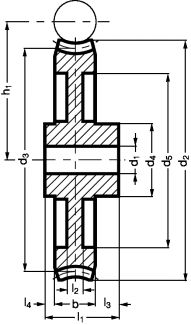

Roue à vis cylindrique en fonte grise - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-641-30-16

Information

Roue à vis cylindrique en fonte grise Module 3,0 à 5,0 - modèle A1-64

Matière
- Fonte grise GG25.
Caractéristiques
- Denture concave fraisée.
- Angle de pression : 20°.
- Version pleine.
- Rendement n : les données relatives au rendement sont des valeurs communiquées à titre purement indicatif étant donné qu'en plus de l'angle d'hélice, la disposition des paliers, la lubrification, la vitesse et le montage influencent également celui-ci.
- Pas d'auto blocage.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-641-30-16
simple
16
16 : 1
24
15
57
48
40
-
46
-
18
4
43
22
0,46
oui
0,46
CAD
NC
NC
A1-641-30-20
simple
20
20 : 1
24
15
69
60
40
-
46
-
18
4
49
36
0,46
oui
0,64
CAD
NC
NC
A1-641-30-26
simple
26
26 : 1
24
18
87
78
45
60
46
12
18
4
58
73
0,46
oui
1,2
CAD
D
NC
A1-641-30-32
simple
32
32 : 1
24
20
105
96
50
70
46
12
18
4
67
132
0,46
oui
1,4
CAD
NC
NC
A1-641-30-40
simple
40
40 : 1
24
25
129
120
65
90
46
12
18
4
79
189
0,46
oui
2,2
CAD
NC
NC
A1-641-30-52
simple
52
52 : 1
24
30
165
156
75
116
51
12
23
4
97
242
0,46
oui
3,4
CAD
NC
NC
A1-641-30-65
simple
65
65 : 1
24
35
204
195
85
150
51
12
23
4
116,5
305
0,46
oui
4,9
CAD
NC
NC
A1-641-40-16
simple
16
16 : 1
34
20
76
64
50
-
60
-
21
5
57
30
0,48
oui
1
CAD
NC
NC
A1-641-40-18
simple
18
18 : 1
34
20
84
72
50
-
60
-
21
5
61
42
0,48
oui
1,5
CAD
NC
NC
A1-641-40-20
simple
20
20 : 1
34
20
92
80
50
-
60
-
21
5
65
50
0,48
oui
1,6
CAD
NC
NC
A1-641-40-26
simple
26
26 : 1
34
22
116
104
55
80
60
14
21
5
77
102
0,48
oui
2,1
CAD
NC
NC
A1-641-40-32
simple
32
32 : 1
34
25
140
128
65
90
60
14
21
5
89
185
0,48
oui
3,4
CAD
NC
NC
A1-641-40-40
simple
40
40 : 1
34
30
172
160
75
125
60
14
21
5
105
355
0,48
oui
4,5
CAD
NC
NC
A1-641-40-52
simple
52
52 : 1
34
35
220
208
85
175
65
14
26
5
129
585
0,48
oui
6,7
CAD
NC
NC
A1-641-40-65
simple
65
65 : 1
34
40
272
260
100
225
65
14
26
5
155
735
0,48
oui
9,5
CAD
NC
NC
A1-641-50-16
simple
16
16 : 1
40
20
95
80
70
-
72
-
27
5
71
93
0,49
oui
2,3
CAD
NC
NC
A1-641-50-26
simple
26
26 : 1
40
28
145
130
70
99
72
16
27
5
96
343
0,49
oui
4,2
CAD
NC
NC
A1-641-50-40
simple
40
40 : 1
40
35
215
200
85
160
72
16
27
5
131
874
0,49
oui
7,4
CAD
NC
NC
A1-641-50-52
simple
52
52 : 1
40
40
275
260
100
220
77
16
32
5
161
1135
0,49
oui
11,8
CAD
NC
NC
A1-641-50-65
simple
65
65 : 1
40
45
340
325
115
280
77
16
32
5
193,5
1420
0,49
oui
17
CAD
NC
NC
A1-642-30-16
double
16
8 : 1
24
15
57
48
40
-
46
-
18
4
43
9
0,66
-
0,46
CAD
NC
NC
A1-642-30-20
double
20
10 : 1
24
15
69
60
40
-
46
-
18
4
49
16
0,66
-
0,64
CAD
NC
NC
A1-642-30-26
double
26
13 : 1
24
18
87
78
45
60
46
12
18
4
58
31
0,66
-
1,2
CAD
NC
NC
A1-642-30-52
double
52
26 : 1
24
30
165
156
75
116
51
12
23
4
97
242
0,66
-
3,4
CAD
NC
NC
A1-642-30-65
double
65
32,5 : 1
24
35
204
195
85
150
51
12
23
4
116,5
305
0,66
-
4,9
CAD
NC
NC
A1-642-40-20
double
20
10 : 1
34
20
92
80
50
-
60
-
21
5
65
21
0,67
-
1
CAD
NC
NC
A1-642-40-26
double
26
13 : 1
34
22
116
104
55
80
60
14
21
5
77
48
0,67
-
1,6

1. Rendement n : les données relatives au rendement sont des valeurs communiquées à titre purement indicatif étant donné qu'en plus de l'angle d'hélice, la disposition des paliers, la lubrification, la vitesse et le montage influencent également celui-ci.
2. Largeur du corps de base : 26 mm, section conique de denture avec une largeur de dent en pointe de 20 mm.
