Spur Gears POM C, Modul 3 - Teeth 19mm

A1-344 SPUR GEARS POM C, MODUL 3 - TEETH 19MM MODULE 3,0 - LARGEUR DENTURE 19MM

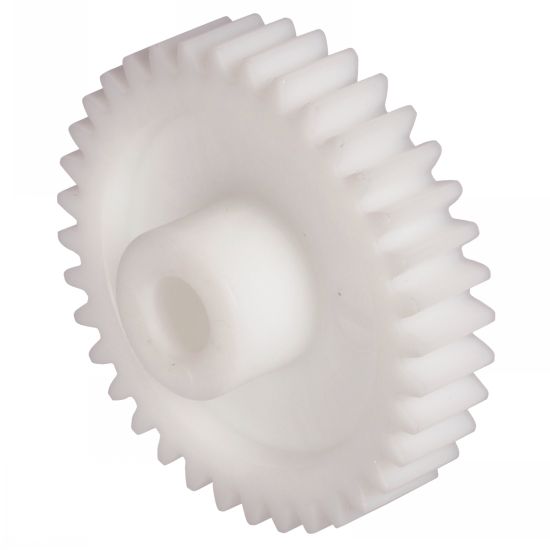

Photos

Roue cylindrique droite en POM C

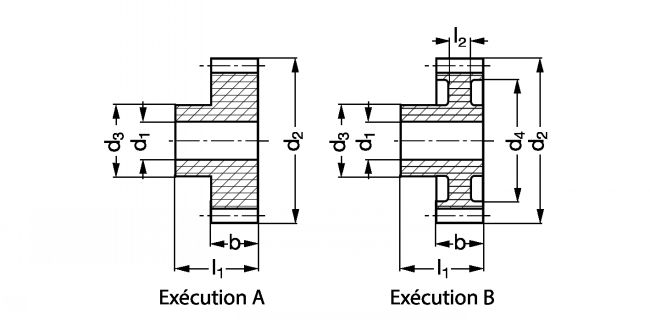

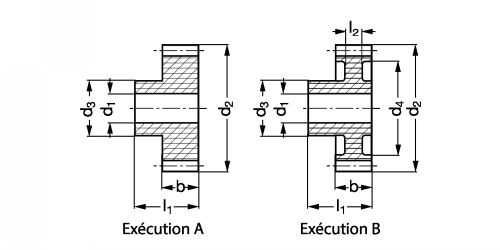

Dessins techniques

Roue cylindrique droite en POM C - Plan
Mädler
EXAMPLE OF ORDER : Référence
A1-344-12-1

Information

Roue cylindrique droite en POM C Module 3,0 - Largeur denture 19mm - modèle A1-344

Matière
- POM C.
Caractéristiques
- Exécution moulée.
- Denture droite.
- Angle de pression : 20°.
- b = 19mm.
- Alésage réalisé par perçage.
- Exécution A de 12 à 14 dents.
- Exécution B à partir de 15 dents.
Sur demande
- Livrable avec rainure de clavette.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A1-344-12-1
12
12
42
24
-
34
-
240
0,0304
CAD
NC
NC
A1-344-13-1
13
12
45
24
-
34
-
280
0,035
CAD
NC
NC
A1-344-14-1
14
12
48
24
-
34
-
320
0,0399
CAD
NC
NC
A1-344-15-1
15
12
51
24
30
34
8
370
0,0404
CAD
D
NC
A1-344-16-1
16
12
54
24
30
34
8
400
0,0465
CAD
NC
NC
A1-344-17-1
17
12
57
24
30
34
8
420
0,0517
CAD
D
NC
A1-344-18-1
18
12
60
24
38
34
8
490
0,0522
CAD
NC
NC
A1-344-19-1
19
12
63
24
38
34
8
560
0,0589
CAD
D
NC
A1-344-20-1
20
12
66
24
38
34
8
640
0,0657
CAD
NC
NC
A1-344-21-1
21
12
69
24
45
34
8
720
0,0658
CAD
NC
NC
A1-344-22-1
22
12
72
24
45
34
8
810
0,0733
CAD
NC
NC
A1-344-23-1
23
12
75
24
52
34
8
900
0,0745
CAD
NC
NC
A1-344-24-1
24
12
78
24
52
34
8
1000
0,0825
CAD
NC
NC
A1-344-25-1
25
14
81
28
58
34
8
1110
0,0882
CAD
NC
NC
A1-344-26-1
26
14
84
28
58
34
8
1220
0,0976
CAD
NC
NC
A1-344-27-1
27
14
87
28
58
34
8
1340
0,108
CAD
NC
NC
A1-344-28-1
28
14
90
28
68
34
8
1460
0,108
CAD
NC
NC
A1-344-30-1
30
14
96
28
68
34
8
1730
0,123
