SPUR GEARS, STEEL - MODULE 3 - TEETH 30MM MODULE 3,0 - LARGEUR DENTURE 30MM (Model : A1-349)

A1-349 SPUR GEARS, STEEL - MODULE 3 - TEETH 30MM MODULE 3,0 - LARGEUR DENTURE 30MM

Photos

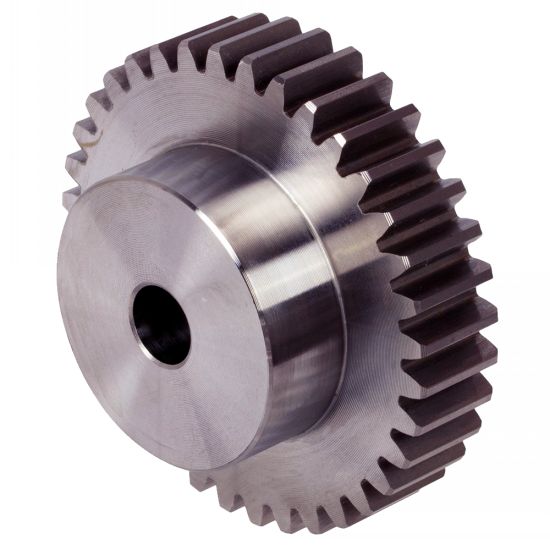

Roue cylindrique droite en acier

Dessins techniques

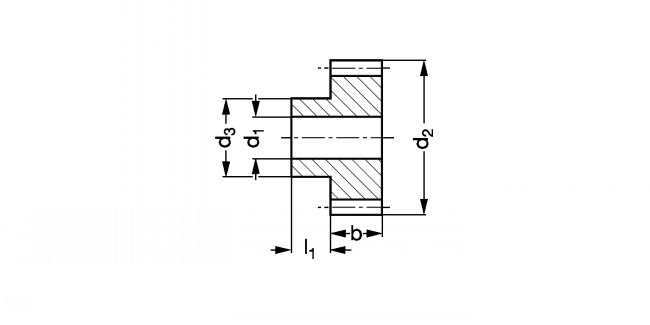

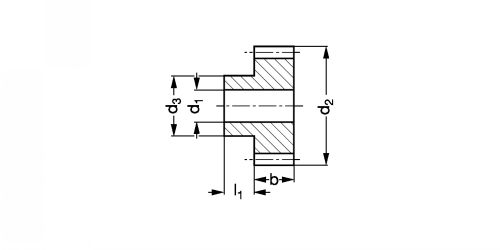

Roue cylindrique droite en acier - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A1-349-12-1

Information

Roue cylindrique droite en acier Module 3,0 - Largeur denture 30mm - modèle A1-349

Matière
- Acier C45.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 30 mm.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-349-12-1
Avec moyeu
12
12
42
27
20
10,7
0,28
CAD
D
NC
A1-349-13-1
Avec moyeu
13
12
45
30
20
12,1
0,34
CAD
D
NC
A1-349-14-1
Avec moyeu
14
12
48
33
20
13,6
0,41
CAD
NC
NC
A1-349-15-1
Avec moyeu
15
12
51
35
20
15
0,47
CAD
D
NC
A1-349-16-1
Avec moyeu
16
14
54
38
20
16,1
0,54
CAD
D
NC
A1-349-17-1
Avec moyeu
17
14
57
42
20
17
0,63
CAD
D
NC
A1-349-18-1
Avec moyeu
18
14
60
45
20
19
0,72
CAD
D
NC
A1-349-19-1
Avec moyeu
19
14
63
45
20
21,6
0,78
CAD
D
NC
A1-349-20-1
Avec moyeu
20
14
66
45
20
24,5
0,84
CAD
D
NC
A1-349-21-1
Avec moyeu
21
16
69
45
20
27,5
0,89
CAD
D
NC
A1-349-22-1
Avec moyeu
22
16
72
50
20
30,7
1,02
CAD
NC
NC
A1-349-23-1
Avec moyeu
23
16
75
50
20
34
1,10
CAD
D
NC
A1-349-24-1
Avec moyeu
24
16
78
50
20
37,6
1,18
CAD
D
NC
A1-349-25-1
Avec moyeu
25
16
81
60
20
41,4
1,39
CAD
NC
NC
A1-349-26-1
Avec moyeu
26
16
84
60
20
45,4
1,48
CAD
NC
NC
A1-349-27-1
Avec moyeu
27
16
87
60
20
49,7
1,56
CAD
D
NC
A1-349-28-1
Avec moyeu
28
16
90
60
20
54,1
1,66
CAD
NC
NC
A1-349-29-1
Avec moyeu
29
16
93
60
20
59,2
1,75
CAD
D
NC
A1-349-30-1
Avec moyeu
30
16
96
60
20
63,5
1,85
CAD
NC
NC
A1-349-31-1
Avec moyeu
31
16
99
60
20
69,2
1,95
CAD
D
NC
A1-349-32-1
Avec moyeu
32
16
102
70
20
74,6
2,21
CAD
NC
NC
A1-349-33-1
Avec moyeu
33
16
105
70
20
82,8
2,32
CAD
NC
NC
A1-349-34-1
Avec moyeu
34
16
108
70
20
88,6
2,43
CAD
NC
NC
A1-349-35-1
Avec moyeu
35
16
111
70
20
97,8
2,55
CAD
D
NC
A1-349-36-1
Avec moyeu
36
20
114
70
20
106
2,62
CAD
NC
NC
A1-349-37-1
Avec moyeu
37
20
117
70
20
115
2,74
CAD
NC
NC
A1-349-38-1
Avec moyeu
38
20
120
80
20
124
3,05
CAD
NC
NC
A1-349-39-1
Avec moyeu
39
20
123
80
20
135
3,18
CAD
NC
NC
A1-349-40-1
Avec moyeu
40
20
126
80
20
143
3,31
CAD
NC
NC
A1-349-41-1
Avec moyeu
41
20
129
80
20
155
3,44
CAD
NC
NC
A1-349-42-1
Avec moyeu
42
20
132
80
20
164
3,58
CAD
NC
NC
A1-349-43-1
Avec moyeu
43
20
135
80
20
175
3,72
CAD
NC
NC
A1-349-44-1
Avec moyeu
44
20
138
90
20
186
4,07
CAD
NC
NC
A1-349-45-1
Avec moyeu
45
20
141
90
20
196
4,22
CAD
D
NC
A1-349-46-1
Avec moyeu
46
20
144
90
20
207
4,37
CAD
D
NC
A1-349-47-1
Avec moyeu
47
20
147
100
20
220
4,76
CAD
D
NC
A1-349-48-1
Avec moyeu
48
20
150
100
20
232
4,92
CAD
NC
NC
A1-349-50-1
Avec moyeu
50
20
156
100
20
258
5,18
CAD
NC
NC
A1-349-60-1
Avec moyeu
60
20
186
100
20
437
6,97
CAD
NC
NC
A1-349-65-1
Avec moyeu
65
20
201
100
20
531
7,99
CAD
NC
NC
A1-349-70-1
Avec moyeu
70
25
216
100
20
552
9,03
CAD
NC
NC
A1-349-75-1
Avec moyeu
75
25
231
120
20
557
10,75
CAD
NC
NC
A1-349-90-1
Avec moyeu
90
25
276
120
20
610
14,79
CAD
NC
NC
A1-349-120-1
Avec moyeu
120
30
366
120
20
774
24,98
CAD
D
NC
A1-349-18-2
Sans moyeu
18
14
60
-
-
19
0,49
CAD
D
NC
A1-349-20-2
Sans moyeu
20
14
66
-
-
24,5
0,62
CAD
NC
NC
A1-349-24-2
Sans moyeu
24
16
78
-
-
37,6
0,89
CAD
NC
NC
A1-349-25-2
Sans moyeu
25
16
81
-
-
41,4
0,97
CAD
NC
NC
A1-349-30-2
Sans moyeu
30
16
96
-
-
63,5
1,42
CAD
NC
NC
A1-349-40-2
Sans moyeu
40
20
126
-
-
143
2,54
CAD
D
NC
A1-349-48-2
Sans moyeu
48
20
150
-
-
232
3,69
CAD
NC
NC
A1-349-50-2
Sans moyeu
50
20
156
-
-
258
4,06
CAD
D
NC
A1-349-52-2
Sans moyeu
52
20
162
-
-
286
4,40
CAD
NC
NC
A1-349-55-2
Sans moyeu
55
20
171
-
-
331
4,93
CAD
NC
NC
A1-349-57-2
Sans moyeu
57
20
177
-
-
364
5,30
CAD
D
NC
A1-349-60-2
Sans moyeu
60
20
186
-
-
437
5,89
CAD
NC
NC
A1-349-65-2
Sans moyeu
65
20
201
-
-
531
6,92
CAD
NC
NC
A1-349-70-2
Sans moyeu
70
25
216
-
-
552
8,00
CAD
D
NC
A1-349-72-2
Sans moyeu
72
25
222
-
-
554
8,47
CAD
NC
NC
A1-349-75-2
Sans moyeu
75
25
231
-
-
557
9,21
CAD
NC
NC
A1-349-76-2
Sans moyeu
76
25
234
-
-
559
9,46
CAD
NC
NC
A1-349-80-2
Sans moyeu
80
25
246
-
-
564
10,49
CAD
NC
NC
A1-349-85-2
Sans moyeu
85
25
261
-
-
580
11,86
CAD
NC
NC
A1-349-90-2
Sans moyeu
90
25
276
-
-
610
13,32
CAD
NC
NC
A1-349-95-2
Sans moyeu
95
25
291
-
-
640
14,86
CAD
NC
NC
A1-349-100-2
Sans moyeu
100
25
306
-
-
667
16,48
CAD
NC
NC
A1-349-110-2
Sans moyeu
110
25
336
-
-
705
19,97
CAD
NC
NC
A1-349-114-2
Sans moyeu
114
30
348
-
-
740
21,40
CAD
NC
NC
A1-349-120-2
Sans moyeu
120
30
366
-
-
774
23,74
CAD
NC
NC
A1-349-127-2
Sans moyeu
127
30
387
-
-
800
26,61
