SPUR GEARS, STEEL - MODULE 3 - TEETH 25MM MODULE 3,0 - LARGEUR DENTURE 25MM (Model : A1-34)

A1-34 SPUR GEARS, STEEL - MODULE 3 - TEETH 25MM MODULE 3,0 - LARGEUR DENTURE 25MM

Photos

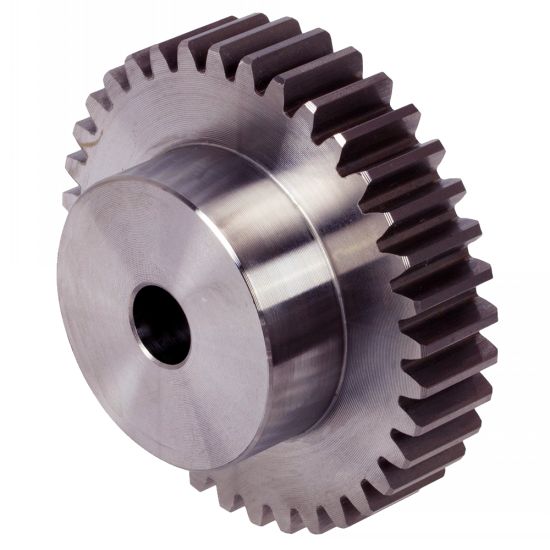

Roue cylindrique droite en acier

Dessins techniques

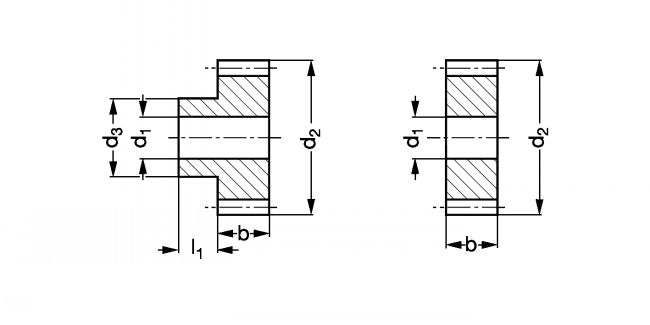

Roue cylindrique droite en acier - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A1-34-12-1

Information

Roue cylindrique droite en acier Module 3,0 - Largeur denture 25mm - modèle A1-34

Matière
- Acier C45.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 25 mm.
- Les valeurs de couple sont données pour les modèles avec moyeu sauf séries n'existant pas avec moyeu.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A1-34-12-1
Avec moyeu
12
12
42
25
15
9,3
0,21
CAD
D
NC
A1-34-13-1
Avec moyeu
13
12
45
25
15
10,5
0,24
CAD
NC
NC
A1-34-14-1
Avec moyeu
14
12
48
25
15
11,8
0,28
CAD
D
NC
A1-34-15-1
Avec moyeu
15
12
51
35
15
13
0,37
CAD
D
NC
A1-34-16-1
Avec moyeu
16
12
54
35
15
14
0,41
CAD
D
NC
A1-34-17-1
Avec moyeu
17
12
57
35
15
14,8
0,46
CAD
D
NC
A1-34-18-1
Avec moyeu
18
12
60
45
15
16,5
0,58
CAD
NC
NC
A1-34-19-1
Avec moyeu
19
12
63
45
15
18,8
0,63
CAD
D
NC
A1-34-20-1
Avec moyeu
20
15
66
45
15
21,3
0,67
CAD
NC
NC
A1-34-21-1
Avec moyeu
21
15
69
45
15
23,9
0,72
CAD
NC
NC
A1-34-22-1
Avec moyeu
22
15
72
45
15
26,7
0,78
CAD
NC
NC
A1-34-23-1
Avec moyeu
23
15
75
50
15
29,6
0,89
CAD
D
NC
A1-34-24-1
Avec moyeu
24
15
78
50
15
32,7
0,95
CAD
D
NC
A1-34-25-1
Avec moyeu
25
15
81
50
15
36
1,01
CAD
D
NC
A1-34-26-1
Avec moyeu
26
15
84
50
15
39,5
1,08
CAD
D
NC
A1-34-27-1
Avec moyeu
27
15
87
50
15
43,2
1,16
CAD
D
NC
A1-34-28-1
Avec moyeu
28
20
90
50
15
47
1,19
CAD
D
NC
A1-34-30-1
Avec moyeu
30
20
96
50
15
55,2
1,35
CAD
D
NC
A1-34-32-1
Avec moyeu
32
20
102
60
15
64,9
1,62
CAD
D
NC
A1-34-35-1
Avec moyeu
35
20
111
60
15
85
1,90
CAD
NC
NC
A1-34-36-1
Avec moyeu
36
20
114
60
15
92,4
2,00
CAD
D
NC
A1-34-38-1
Avec moyeu
38
20
120
60
20
108,2
2,30
CAD
D
NC
A1-34-40-1
Avec moyeu
40
20
126
70
20
124,7
2,67
CAD
NC
NC
A1-34-42-1
Avec moyeu
42
20
132
70
20
142,3
2,89
CAD
NC
NC
A1-34-45-1
Avec moyeu
45
20
141
70
20
170,2
3,26
CAD
NC
NC
A1-34-48-1
Avec moyeu
48
20
150
80
20
201,5
3,84
CAD
D
NC
A1-34-50-1
Avec moyeu
50
20
156
80
20
224,3
4,10
CAD
NC
NC
A1-34-52-1
Avec moyeu
52
20
162
80
20
248,6
4,39
CAD
NC
NC
A1-34-54-1
Avec moyeu
54
20
168
80
20
274,6
4,66
CAD
NC
NC
A1-34-55-1
Avec moyeu
55
20
171
80
20
288,2
4,82
CAD
NC
NC
A1-34-56-1
Avec moyeu
56
20
174
90
20
302,2
5,18
CAD
D
NC
A1-34-57-1
Avec moyeu
57
20
177
90
20
316,7
5,33
CAD
NC
NC
A1-34-58-1
Avec moyeu
58
20
180
90
20
331,5
5,49
CAD
D
NC
A1-34-60-1
Avec moyeu
60
20
186
90
20
380,3
5,83
CAD
NC
NC
A1-34-65-1
Avec moyeu
65
20
201
90
20
461,9
6,67
CAD
NC
NC
A1-34-67-1
Avec moyeu
67
20
207
90
20
476,4
7,04
CAD
NC
NC
A1-34-70-1
Avec moyeu
70
20
216
90
20
480
7,64
CAD
D
NC
A1-34-72-1
Avec moyeu
72
20
222
100
20
482
8,22
CAD
NC
NC
A1-34-75-1
Avec moyeu
75
20
231
100
20
484
8,87
CAD
NC
NC
A1-34-76-1
Avec moyeu
76
30
234
100
20
486
8,94
CAD
NC
NC
A1-34-80-1
Avec moyeu
80
30
246
100
20
490
9,77
CAD
NC
NC
A1-34-90-1
Avec moyeu soudé
90
30
276
100
20
530,4
12,12
CAD
NC
NC
A1-34-100-1
Avec moyeu soudé
100
30
306
100
20
580
14,72
CAD
NC
NC
A1-34-114-1
Avec moyeu soudé
114
30
348
100
20
644
18,79
CAD
NC
NC
A1-34-120-1
Avec moyeu soudé
120
30
366
100
20
673
21,00
CAD
D
NC
A1-34-18-2
Sans moyeu
18
25
60
-
-
16,50
0,42
CAD
D
NC
A1-34-20-2
Sans moyeu
20
15
66
-
-
21,3
0,50
CAD
NC
NC
A1-34-21-2
Sans moyeu
21
15
69
-
-
23,9
0,55
CAD
NC
NC
A1-34-24-2
Sans moyeu
24
15
78
-
-
32,7
0,74
CAD
D
NC
A1-34-25-2
Sans moyeu
25
15
81
-
-
36
0,81
CAD
NC
NC
A1-34-28-2
Sans moyeu
28
15
90
-
-
47
1,02
CAD
D
NC
A1-34-30-2
Sans moyeu
30
20
96
-
-
55,2
1,15
CAD
D
NC
A1-34-35-2
Sans moyeu
35
20
111
-
-
85
1,61
CAD
D
NC
A1-34-37-2
Sans moyeu
37
20
117
-
-
100,2
1,80
CAD
NC
NC
A1-34-38-2
Sans moyeu
38
20
120
-
-
108
1,91
CAD
D
NC
A1-34-40-2
Sans moyeu
40
20
126
-
-
125
2,11
CAD
D
NC
A1-34-42-2
Sans moyeu
42
20
132
-
-
142
2,34
CAD
NC
NC
A1-34-45-2
Sans moyeu
45
20
141
-
-
170
2,70
CAD
NC
NC
A1-34-46-2
Sans moyeu
46
20
144
-
-
180
2,81
CAD
NC
NC
A1-34-47-2
Sans moyeu
47
20
147
-
-
191
2,95
CAD
NC
NC
A1-34-48-2
Sans moyeu
48
20
150
-
-
202
3,09
CAD
NC
NC
A1-34-50-2
Sans moyeu
50
20
156
-
-
224
3,34
CAD
NC
NC
A1-34-52-2
Sans moyeu
52
20
162
-
-
249
3,64
CAD
NC
NC
A1-34-53-2
Sans moyeu
53
20
165
-
-
261
3,78
CAD
NC
NC
A1-34-56-2
Sans moyeu
56
20
174
-
-
302
4,23
CAD
NC
NC
A1-34-58-2
Sans moyeu
58
20
180
-
-
332
4,54
CAD
NC
NC
A1-34-60-2
Sans moyeu
60
25
186
-
-
380
4,87
CAD
NC
NC
A1-34-65-2
Sans moyeu
65
20
201
-
-
380
5,72
CAD
NC
NC
A1-34-67-2
Sans moyeu
67
20
207
-
-
476
6,09
CAD
D
NC
A1-34-70-2
Sans moyeu
70
20
216
-
-
480
6,67
CAD
NC
NC
A1-34-72-2
Sans moyeu
72
30
222
-
-
482
6,99
CAD
NC
NC
A1-34-76-2
Sans moyeu
76
30
234
-
-
486
7,80
CAD
NC
NC
A1-34-80-2
Sans moyeu
80
30
246
-
-
490
8,63
CAD
D
NC
A1-34-90-2
Sans moyeu
90
30
276
-
-
530
11,00
CAD
NC
NC
A1-34-96-2
Sans moyeu
96
30
294
-
-
559
12,53
CAD
NC
NC
A1-34-100-2
Sans moyeu
100
30
306
-
-
580
13,61
CAD
NC
NC
A1-34-114-2
Sans moyeu
114
30
348
-
-
644
17,72

1. Pour la roue sans moyeu d1=15.
