SPUR GEARS, STEEL - MODULE 2 - TEETH 20MM MODULE 2,0 - LARGEUR DENTURE 20MM (Model : A1-329)

A1-329 SPUR GEARS, STEEL - MODULE 2 - TEETH 20MM MODULE 2,0 - LARGEUR DENTURE 20MM

Photos

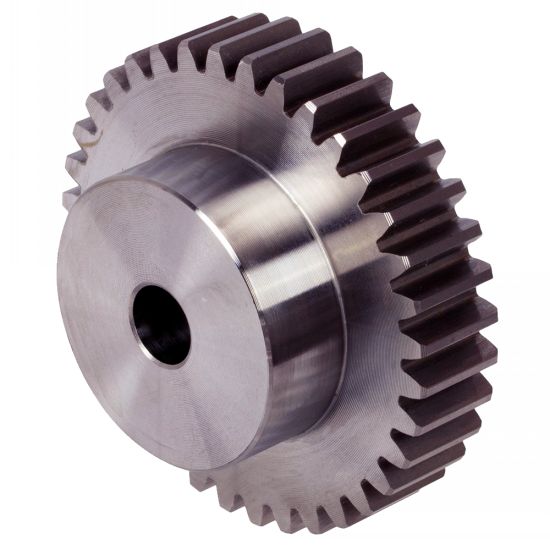

Roue cylindrique droite en acier

Dessins techniques

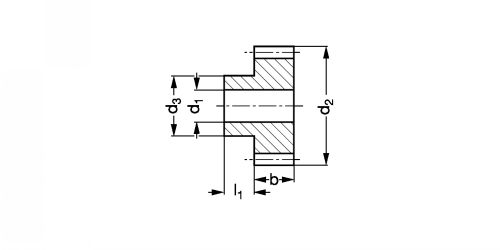

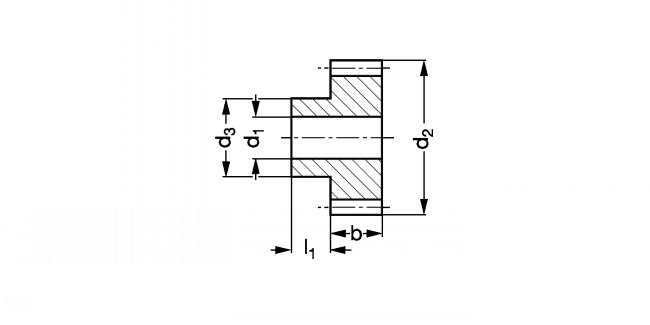

Roue cylindrique droite en acier - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A1-329-12-1

Information

Roue cylindrique droite en acier Module 2,0 - Largeur denture 20mm - modèle A1-329

Matière
- Acier C45.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 20 mm.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A1-329-12-1
Avec moyeu
12
10
28
18
15
2,8
0,08
CAD
D
NC
A1-329-13-1
Avec moyeu
13
10
30
20
15
3,2
0,1
CAD
NC
NC
A1-329-14-1
Avec moyeu
14
10
32
22
15
3,6
0,12
CAD
D
NC
A1-329-15-1
Avec moyeu
15
10
34
24
15
3,9
0,14
CAD
D
NC
A1-329-16-1
Avec moyeu
16
10
36
25
15
4,2
0,16
CAD
NC
NC
A1-329-17-1
Avec moyeu
17
10
38
25
15
4,4
0,18
CAD
D
NC
A1-329-18-1
Avec moyeu
18
10
40
25
15
4,9
0,19
CAD
D
NC
A1-329-19-1
Avec moyeu
19
10
42
25
15
5,7
0,21
CAD
D
NC
A1-329-20-1
Avec moyeu
20
10
44
30
15
6,4
0,26
CAD
D
NC
A1-329-21-1
Avec moyeu
21
12
46
30
15
7,2
0,27
CAD
NC
NC
A1-329-22-1
Avec moyeu
22
12
48
30
15
8,0
0,29
CAD
D
NC
A1-329-23-1
Avec moyeu
23
12
50
30
15
8,9
0,31
CAD
D
NC
A1-329-24-1
Avec moyeu
24
12
52
35
15
9,9
0,36
CAD
D
NC
A1-329-25-1
Avec moyeu
25
12
54
35
15
10,8
0,39
CAD
D
NC
A1-329-26-1
Avec moyeu
26
12
56
40
15
11,9
0,45
CAD
NC
NC
A1-329-27-1
Avec moyeu
27
12
58
40
15
13,0
0,47
CAD
D
NC
A1-329-28-1
Avec moyeu
28
12
60
40
15
14,1
0,5
CAD
NC
NC
A1-329-29-1
Avec moyeu
29
14
62
40
15
15,5
0,52
CAD
D
NC
A1-329-30-1
Avec moyeu
30
14
64
40
15
16,6
0,55
CAD
NC
NC
A1-329-31-1
Avec moyeu
31
14
66
45
15
17,8
0,61
CAD
NC
NC
A1-329-32-1
Avec moyeu
32
14
68
45
15
19,3
0,65
CAD
NC
NC
A1-329-33-1
Avec moyeu
33
14
70
45
15
20,8
0,68
CAD
NC
NC
A1-329-34-1
Avec moyeu
34
14
72
45
15
22,2
0,71
CAD
NC
NC
A1-329-35-1
Avec moyeu
35
14
74
45
15
23,8
0,74
CAD
D
NC
A1-329-36-1
Avec moyeu
36
14
76
45
15
25,3
0,78
CAD
D
NC
A1-329-37-1
Avec moyeu
37
14
78
50
15
26,1
0,86
CAD
D
NC
A1-329-38-1
Avec moyeu
38
14
80
50
15
28,9
0,9
CAD
NC
NC
A1-329-39-1
Avec moyeu
39
14
82
50
15
30,6
0,93
CAD
D
NC
A1-329-40-1
Avec moyeu
40
14
84
50
15
32,5
0,97
CAD
NC
NC
A1-329-41-1
Avec moyeu
41
16
86
55
15
34,6
1,05
CAD
NC
NC
A1-329-42-1
Avec moyeu
42
16
88
55
15
36,5
1,09
CAD
NC
NC
A1-329-43-1
Avec moyeu
43
16
90
55
15
38,6
1,13
CAD
NC
NC
A1-329-44-1
Avec moyeu
44
16
92
60
15
40,6
1,23
CAD
NC
NC
A1-329-45-1
Avec moyeu
45
16
94
60
15
42,7
1,27
CAD
NC
NC
A1-329-46-1
Avec moyeu
46
16
96
60
15
45
1,31
CAD
NC
NC
A1-329-47-1
Avec moyeu
47
16
98
70
15
47,8
1,48
CAD
D
NC
A1-329-48-1
Avec moyeu
48
16
100
70
15
51
1,53
CAD
NC
NC
A1-329-49-1
Avec moyeu
49
16
102
70
15
54,2
1,57
CAD
D
NC
A1-329-50-1
Avec moyeu
50
16
104
70
15
57,6
1,62
CAD
NC
NC
A1-329-51-1
Avec moyeu
51
16
106
70
15
61,1
1,67
CAD
NC
NC
A1-329-52-1
Avec moyeu
52
16
108
70
15
64,8
1,72
CAD
NC
NC
A1-329-53-1
Avec moyeu
53
16
110
70
15
68,5
1,78
CAD
NC
NC
A1-329-54-1
Avec moyeu
54
16
112
70
15
72,4
1,83
CAD
D
NC
A1-329-55-1
Avec moyeu
55
16
114
70
15
76,3
1,88
CAD
NC
NC
A1-329-56-1
Avec moyeu
56
16
116
70
15
80,5
1,94
CAD
D
NC
A1-329-57-1
Avec moyeu
57
16
118
70
15
84,7
1,99
CAD
NC
NC
A1-329-58-1
Avec moyeu
58
16
120
70
15
89
2,05
CAD
NC
NC
A1-329-59-1
Avec moyeu
59
16
122
70
15
93,1
2,11
CAD
NC
NC
A1-329-60-1
Avec moyeu
60
16
124
70
15
97,3
2,16
CAD
NC
NC
A1-329-61-1
Avec moyeu
61
16
126
80
15
102
2,36
CAD
NC
NC
A1-329-62-1
Avec moyeu
62
16
128
80
15
107
2,42
CAD
NC
NC
A1-329-63-1
Avec moyeu
63
16
130
80
15
111
2,48
CAD
NC
NC
A1-329-64-1
Avec moyeu
64
16
132
80
15
114
2,55
CAD
NC
NC
A1-329-65-1
Avec moyeu
65
16
134
80
15
117
2,61
CAD
NC
NC
A1-329-66-1
Avec moyeu
66
16
136
80
15
120
2,67
CAD
NC
NC
A1-329-67-1
Avec moyeu
67
16
138
80
15
122
2,74
CAD
NC
NC
A1-329-68-1
Avec moyeu
68
16
140
80
15
125
2,81
CAD
NC
NC
A1-329-69-1
Avec moyeu
69
16
142
80
15
127
2,87
CAD
NC
NC
A1-329-70-1
Avec moyeu
70
16
144
80
15
130
2,94
CAD
NC
NC
A1-329-75-1
Avec moyeu
75
20
154
80
15
166
3,25
CAD
D
NC
A1-329-80-1
Avec moyeu
80
20
164
80
15
175
3,6
CAD
D
NC
A1-329-90-1
Avec moyeu
90
20
184
90
15
180
4,57
CAD
NC
NC
A1-329-100-1
Avec moyeu
100
20
204
100
15
185
5,67
CAD
NC
NC
A1-329-120-1
Avec moyeu
120
20
244
100
15
217
7,79
CAD
D
NC
A1-329-18-2
Sans moyeu
18
10
40
-
-
4,9
0,145
CAD
D
NC
A1-329-20-2
Sans moyeu
20
10
44
-
-
6,4
0,18
CAD
D
NC
A1-329-24-2
Sans moyeu
24
12
52
-
-
9,9
0,26
CAD
NC
NC
A1-329-25-2
Sans moyeu
25
12
54
-
-
10,8
0,285
CAD
D
NC
A1-329-30-2
Sans moyeu
30
14
64
-
-
16,6
0,41
CAD
NC
NC
A1-329-35-2
Sans moyeu
35
14
74
-
-
23,8
0,57
CAD
NC
NC
A1-329-36-2
Sans moyeu
36
14
76
-
-
25,3
0,6
CAD
D
NC
A1-329-40-2
Sans moyeu
40
14
84
-
-
32,5
0,75
CAD
NC
NC
A1-329-45-2
Sans moyeu
45
16
94
-
-
42,7
0,95
CAD
D
NC
A1-329-48-2
Sans moyeu
48
16
100
-
-
51
1,08
CAD
D
NC
A1-329-50-2
Sans moyeu
50
16
104
-
-
57,6
1,18
CAD
NC
NC
A1-329-72-2
Sans moyeu
72
16
148
-
-
135
2,5
CAD
NC
NC
A1-329-75-2
Sans moyeu
75
20
154
-
-
166
2,71
CAD
NC
NC
A1-329-76-2
Sans moyeu
76
20
156
-
-
168
2,79
CAD
NC
NC
A1-329-80-2
Sans moyeu
80
20
164
-
-
175
3,09
CAD
NC
NC
A1-329-85-2
Sans moyeu
85
20
174
-
-
179
3,5
CAD
NC
NC
A1-329-90-2
Sans moyeu
90
20
184
-
-
180
3,93
CAD
NC
NC
A1-329-95-2
Sans moyeu
95
20
194
-
-
181
4,39
CAD
NC
NC
A1-329-100-2
Sans moyeu
100
20
204
-
-
185
4,87
CAD
D
NC
A1-329-110-2
Sans moyeu
110
20
224
-
-
201
5,9
CAD
NC
NC
A1-329-114-2
Sans moyeu
114
20
232
-
-
208
6,34
CAD
D
NC
A1-329-120-2
Sans moyeu
120
20
244
-
-
217
7,03
CAD
NC
NC
A1-329-127-2
Sans moyeu
127
20
258
-
-
235
7,89
