SPUR GEARS, STEEL - MODULE 2 - TEETH 16MM MODULE 2,0 - LARGEUR DENTURE 16MM (Model : A1-32)

A1-32 SPUR GEARS, STEEL - MODULE 2 - TEETH 16MM MODULE 2,0 - LARGEUR DENTURE 16MM

Photos

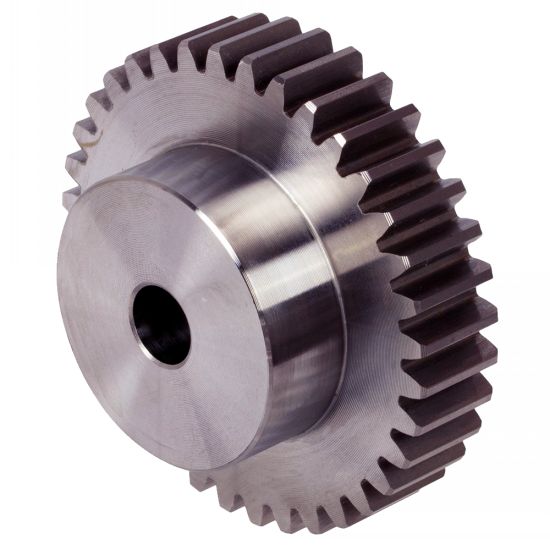

Roue cylindrique droite en acier

Dessins techniques

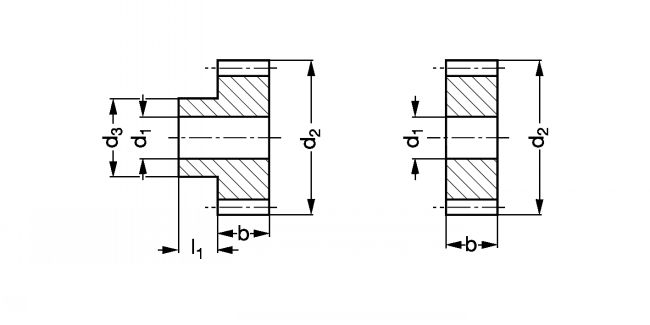

Roue cylindrique droite en acier - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A1-32-10-1

Information

Roue cylindrique droite en acier Module 2,0 - Largeur denture 16mm - modèle A1-32

Matière
- Acier 11SMn Pb 30.
- Acier C45 au-delà de 80 dents.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 16 mm.
- Les valeurs de couple sont données pour les modèles avec moyeu sauf séries n'existant pas avec moyeu.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A1-32-10-1
Avec moyeu
10
8
24
15
15
0,6
0,045
CAD
D
NC
A1-32-12-1
Avec moyeu
12
10
28
20
15
0,8
0,07
CAD
D
NC
A1-32-13-1
Avec moyeu
13
10
30
20
15
0,9
0,081
CAD
D
NC
A1-32-14-1
Avec moyeu
14
10
32
25
15
1,1
0,11
CAD
D
NC
A1-32-15-1
Avec moyeu
15
12
34
25
15
1,2
0,114
CAD
D
NC
A1-32-16-1
Avec moyeu
16
12
36
25
15
1,3
0,126
CAD
NC
NC
A1-32-17-1
Avec moyeu
17
12
38
25
15
1,4
0,139
CAD
D
NC
A1-32-18-1
Avec moyeu
18
12
40
30
15
1,5
0,179
CAD
D
NC
A1-32-19-1
Avec moyeu
19
12
42
30
15
1,7
0,192
CAD
D
NC
A1-32-20-1
Avec moyeu
20
12
44
30
15
1,9
0,207
CAD
NC
NC
A1-32-21-1
Avec moyeu
21
12
46
30
15
2,1
0,224
CAD
D
NC
A1-32-22-1
Avec moyeu
22
12
48
30
15
2,3
0,24
CAD
D
NC
A1-32-23-1
Avec moyeu
23
12
50
30
15
2,6
0,257
CAD
D
NC
A1-32-24-1
Avec moyeu
24
12
52
30
15
2,9
0,275
CAD
NC
NC
A1-32-25-1
Avec moyeu
25
12
54
30
15
3,2
0,295
CAD
D
NC
A1-32-26-1
Avec moyeu
26
12
56
35
15
3,5
0,344
CAD
NC
NC
A1-32-27-1
Avec moyeu
27
12
58
35
15
3,8
0,364
CAD
NC
NC
A1-32-28-1
Avec moyeu
28
12
60
35
15
4,1
0,386
CAD
NC
NC
A1-32-29-1
Avec moyeu
29
12
62
35
15
4,5
0,409
CAD
D
NC
A1-32-30-1
Avec moyeu
30
12
64
40
15
4,8
0,466
CAD
NC
NC
A1-32-31-1
Avec moyeu
31
12
66
40
15
5,2
0,489
CAD
D
NC
A1-32-32-1
Avec moyeu
32
12
68
40
15
5,6
0,514
CAD
D
NC
A1-32-34-1
Avec moyeu
34
12
72
40
15
6,4
0,566
CAD
D
NC
A1-32-35-1
Avec moyeu
35
12
74
45
15
6,9
0,632
CAD
NC
NC
A1-32-36-1
Avec moyeu
36
12
76
45
15
7,3
0,659
CAD
NC
NC
A1-32-37-1
Avec moyeu
37
12
78
45
15
7,8
0,689
CAD
D
NC
A1-32-38-1
Avec moyeu
38
12
80
45
15
24,1
0,72
CAD
D
NC
A1-32-40-1
Avec moyeu
40
12
84
50
15
27,1
0,825
CAD
D
NC
A1-32-42-1
Avec moyeu
42
12
88
50
15
30,4
0,891
CAD
NC
NC
A1-32-44-1
Avec moyeu
44
12
92
50
15
33,8
0,955
CAD
NC
NC
A1-32-45-1
Avec moyeu
45
12
94
50
15
35,6
0,991
CAD
NC
NC
A1-32-46-1
Avec moyeu
46
12
96
50
15
37,5
1,025
CAD
NC
NC
A1-32-47-1
Avec moyeu
47
12
98
50
15
39,8
1,066
CAD
NC
NC
A1-32-48-1
Avec moyeu
48
12
100
50
15
42,5
1,098
CAD
D
NC
A1-32-50-1
Avec moyeu
50
12
104
50
15
48
1,174
CAD
NC
NC
A1-32-52-1
Avec moyeu
52
12
108
60
15
54
1,357
CAD
NC
NC
A1-32-53-1
Avec moyeu
53
12
110
60
15
57,1
1,396
CAD
NC
NC
A1-32-54-1
Avec moyeu
54
12
112
60
15
60,3
1,442
CAD
D
NC
A1-32-55-1
Avec moyeu
55
12
114
60
15
63,6
1,485
CAD
NC
NC
A1-32-56-1
Avec moyeu
56
12
116
60
15
67,1
1,527
CAD
NC
NC
A1-32-57-1
Avec moyeu
57
12
118
70
15
70,6
1,688
CAD
NC
NC
A1-32-58-1
Avec moyeu
58
12
120
70
15
74,2
1,737
CAD
D
NC
A1-32-59-1
Avec moyeu
59
12
122
70
15
77,6
1,784
CAD
D
NC
A1-32-60-1
Avec moyeu
60
12
124
70
15
81,1
1,827
CAD
NC
NC
A1-32-62-1
Avec moyeu
62
12
128
70
15
88,8
1,929
CAD
NC
NC
A1-32-63-1
Avec moyeu
63
12
130
70
15
92,6
1,969
CAD
NC
NC
A1-32-64-1
Avec moyeu
64
12
132
70
15
95,1
2,028
CAD
NC
NC
A1-32-65-1
Avec moyeu
65
15
134
70
20
97,2
2,194
CAD
NC
NC
A1-32-67-1
Avec moyeu
67
15
138
70
20
101,6
2,306
CAD
D
NC
A1-32-68-1
Avec moyeu
68
15
140
70
20
103,8
2,36
CAD
NC
NC
A1-32-70-1
Avec moyeu
70
15
144
70
20
108,2
2,463
CAD
NC
NC
A1-32-72-1
Avec moyeu
72
15
148
80
20
112,7
2,769
CAD
NC
NC
A1-32-74-1
Avec moyeu
74
15
152
80
20
136,8
2,883
CAD
NC
NC
A1-32-75-1
Avec moyeu
75
15
154
80
20
138,1
2,945
CAD
NC
NC
A1-32-76-1
Avec moyeu
76
15
156
80
20
139,7
2,982
CAD
D
NC
A1-32-78-1
Avec moyeu
78
15
160
80
20
142,8
3,129
CAD
NC
NC
A1-32-80-1
Avec moyeu
80
20
164
80
20
146
3,196
CAD
NC
NC
A1-32-85-1
Avec moyeu
85
20
174
80
20
149
3,513
CAD
NC
NC
A1-32-90-1
Avec moyeu
90
20
184
80
20
150
3,875
CAD
NC
NC
A1-32-95-1
Avec moyeu
95
20
194
100
20
151
4,652
CAD
D
NC
A1-32-100-1
Avec moyeu
100
20
204
100
20
154,3
5,056
CAD
NC
NC
A1-32-110-1
Avec moyeu
110
20
224
100
20
167,8
5,856
CAD
NC
NC
A1-32-114-1
Avec moyeu
114
20
232
100
20
173
6,179
CAD
D
NC
A1-32-120-1
Avec moyeu
120
20
244
100
20
181
6,822
CAD
D
NC
A1-32-18-2
Sans moyeu
18
12
40
-
-
1,5
0,108
CAD
D
NC
A1-32-20-2
Sans moyeu
20
12
44
-
-
1,9
0,138
CAD
D
NC
A1-32-21-2
Sans moyeu
21
12
46
-
-
2,1
0,154
CAD
NC
NC
A1-32-22-2
Sans moyeu
22
12
48
-
-
2,3
0,17
CAD
D
NC
A1-32-23-2
Sans moyeu
23
12
50
-
-
2,6
0,187
CAD
NC
NC
A1-32-24-2
Sans moyeu
24
12
52
-
-
2,9
0,206
CAD
D
NC
A1-32-25-2
Sans moyeu
25
12
54
-
-
3,2
0,225
CAD
D
NC
A1-32-26-2
Sans moyeu
26
12
56
-
-
3,5
0,244
CAD
D
NC
A1-32-27-2
Sans moyeu
27
12
58
-
-
3,8
0,265
CAD
D
NC
A1-32-28-2
Sans moyeu
28
12
60
-
-
4,1
0,286
CAD
D
NC
A1-32-30-2
Sans moyeu
30
12
64
-
-
4,8
0,33
CAD
NC
NC
A1-32-32-2
Sans moyeu
32
12
68
-
-
5,6
0,38
CAD
D
NC
A1-32-35-2
Sans moyeu
35
12
74
-
-
6,9
0,457
CAD
D
NC
A1-32-36-2
Sans moyeu
36
12
76
-
-
7,3
0,486
CAD
NC
NC
A1-32-37-2
Sans moyeu
37
12
78
-
-
7,8
0,514
CAD
D
NC
A1-32-38-2
Sans moyeu
38
12
80
-
-
24,1
0,545
CAD
NC
NC
A1-32-39-2
Sans moyeu
39
12
82
-
-
25,6
0,578
CAD
D
NC
A1-32-40-2
Sans moyeu
40
12
84
-
-
27,1
0,605
CAD
NC
NC
A1-32-41-2
Sans moyeu
41
12
86
-
-
28,7
0,639
CAD
NC
NC
A1-32-42-2
Sans moyeu
42
12
88
-
-
30,4
0,668
CAD
NC
NC
A1-32-43-2
Sans moyeu
43
12
90
-
-
32,1
0,703
CAD
NC
NC
A1-32-45-2
Sans moyeu
45
12
94
-
-
35,6
0,773
CAD
NC
NC
A1-32-47-2
Sans moyeu
47
12
98
-
-
39,8
0,843
CAD
NC
NC
A1-32-48-2
Sans moyeu
48
12
100
-
-
42,5
0,879
CAD
NC
NC
A1-32-49-2
Sans moyeu
49
12
102
-
-
45,2
0,921
CAD
NC
NC
A1-32-50-2
Sans moyeu
50
12
104
-
-
48
0,954
CAD
NC
NC
A1-32-51-2
Sans moyeu
51
12
106
-
-
50,9
0,995
CAD
NC
NC
A1-32-52-2
Sans moyeu
52
12
108
-
-
54
1,038
CAD
NC
NC
A1-32-53-2
Sans moyeu
53
12
110
-
-
57,1
1,092
CAD
NC
NC
A1-32-54-2
Sans moyeu
54
12
112
-
-
60,3
1,124
CAD
NC
NC
A1-32-55-2
Sans moyeu
55
12
114
-
-
63,6
1,153
CAD
NC
NC
A1-32-56-2
Sans moyeu
56
12
116
-
-
67,1
1,208
CAD
NC
NC
A1-32-57-2
Sans moyeu
57
12
118
-
-
70,6
1,249
CAD
D
NC
A1-32-60-2
Sans moyeu
60
12
124
-
-
81,1
1,385
CAD
NC
NC
A1-32-61-2
Sans moyeu
61
12
126
-
-
85,1
1,443
CAD
NC
NC
A1-32-63-2
Sans moyeu
63
12
130
-
-
92,6
1,53
CAD
NC
NC
A1-32-64-2
Sans moyeu
64
15
132
-
-
95,1
1,576
CAD
NC
NC
A1-32-65-2
Sans moyeu
65
15
134
-
-
97,2
1,625
CAD
NC
NC
A1-32-67-2
Sans moyeu
67
15
138
-
-
101,6
1,733
CAD
NC
NC
A1-32-70-2
Sans moyeu
70
15
144
-
-
108,2
1,886
CAD
NC
NC
A1-32-72-2
Sans moyeu
72
15
148
-
-
112,7
1,988
CAD
NC
NC
A1-32-75-2
Sans moyeu
75
15
154
-
-
138,1
2,178
CAD
NC
NC
A1-32-76-2
Sans moyeu
76
15
156
-
-
139,7
2,229
CAD
D
NC
A1-32-78-2
Sans moyeu
78
15
160
-
-
142,8
2,358
CAD
NC
NC
A1-32-80-2
Sans moyeu
80
20
164
-
-
146
2,458
CAD
NC
NC
A1-32-85-2
Sans moyeu
85
20
174
-
-
149
2,782
CAD
NC
NC
A1-32-90-2
Sans moyeu
90
20
184
-
-
150
3,134
CAD
NC
NC
A1-32-95-2
Sans moyeu
95
20
194
-
-
151
3,493
CAD
NC
NC
A1-32-96-2
Sans moyeu
96
20
196
-
-
152
3,556
CAD
NC
NC
A1-32-100-2
Sans moyeu
100
20
204
-
-
154,3
3,87
CAD
NC
NC
A1-32-114-2
Sans moyeu
114
20
232
-
-
173
5,052
CAD
D
NC
A1-32-120-2
Sans moyeu
120
20
244
-
-
181
5,585

Related products

Retour en haut
