SPUR GEARS, STEEL - MODULE 1,5 - TEETH 15MM MODULE 1,5 - LARGEUR DENTURE 15MM (Model : A1-31)

A1-31 SPUR GEARS, STEEL - MODULE 1,5 - TEETH 15MM MODULE 1,5 - LARGEUR DENTURE 15MM

Photos

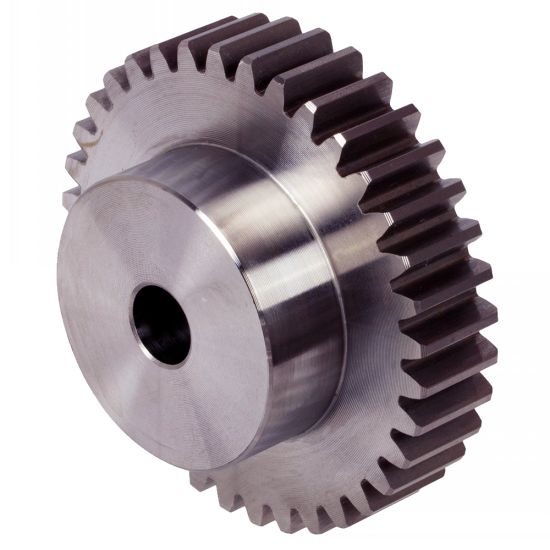

Roue cylindrique droite en acier

Dessins techniques

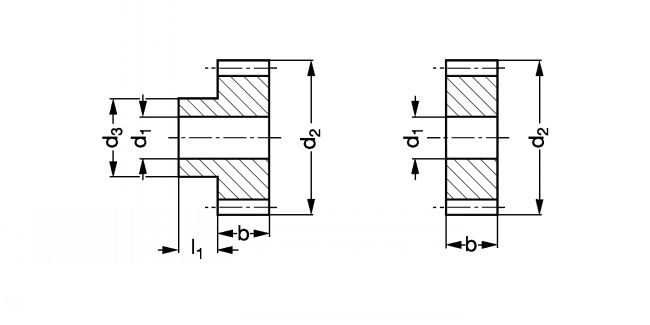

Roue cylindrique droite en acier - Plan
See related products
Mädler
EXAMPLE OF ORDER : Référence
A1-31-12-1

Information

Roue cylindrique droite en acier Module 1,5 - Largeur denture 15mm - modèle A1-31

Matière
- Acier 11SMn Pb 30.
- Acier C45 au delà de 64 dents.

Caractéristiques
- Classe de précision de denture 8d25 DIN 3967.
- Denture droite fraisée.
- Angle de pression : 20°.
- b = 15 mm.
- Les valeurs de couple sont données pour les modèles avec moyeu sauf séries n'existant pas avec moyeu.

Sur demande
- Livrable avec rainure de clavette.
- Denture traitée.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-31-11-1
Avec moyeu
11
6
19,5
12
10
35
0,028
CAD
D
NC
A1-31-12-1
Avec moyeu
12
8
21
15
10
41
0,032
CAD
NC
NC
A1-31-13-1
Avec moyeu
13
8
22,5
15
10
47
0,037
CAD
D
NC
A1-31-14-1
Avec moyeu
14
8
24
15
10
52
0,042
CAD
D
NC
A1-31-15-1
Avec moyeu
15
10
25,5
18
10
57
0,049
CAD
D
NC
A1-31-16-1
Avec moyeu
16
10
27
20
10
62
0,06
CAD
D
NC
A1-31-17-1
Avec moyeu
17
10
28,5
20
10
67
0,066
CAD
D
NC
A1-31-18-1
Avec moyeu
18
10
30
22
10
72
0,079
CAD
NC
NC
A1-31-19-1
Avec moyeu
19
10
31,5
25
10
82
0,095
CAD
D
NC
A1-31-20-1
Avec moyeu
20
10
33
25
10
92
0,103
CAD
D
NC
A1-31-21-1
Avec moyeu
21
10
34,5
25
15
103
0,128
CAD
NC
NC
A1-31-22-1
Avec moyeu
22
10
36
25
15
115
0,136
CAD
NC
NC
A1-31-23-1
Avec moyeu
23
10
37,5
25
15
128
0,145
CAD
D
NC
A1-31-24-1
Avec moyeu
24
10
39
25
15
141
0,154
CAD
D
NC
A1-31-25-1
Avec moyeu
25
10
40,5
25
15
155
0,166
CAD
D
NC
A1-31-26-1
Avec moyeu
26
10
42
25
15
169
0,175
CAD
NC
NC
A1-31-27-1
Avec moyeu
27
10
43,5
25
15
185
0,185
CAD
NC
NC
A1-31-28-1
Avec moyeu
28
10
45
25
15
201
0,198
CAD
D
NC
A1-31-30-1
Avec moyeu
30
10
48
30
15
235
0,246
CAD
NC
NC
A1-31-31-1
Avec moyeu
31
10
49,5
30
15
251
0,263
CAD
D
NC
A1-31-32-1
Avec moyeu
32
10
51
30
15
272
0,273
CAD
D
NC
A1-31-34-1
Avec moyeu
34
10
54
30
15
313
0,298
CAD
NC
NC
A1-31-35-1
Avec moyeu
35
10
55,5
30
15
334
0,317
CAD
NC
NC
A1-31-36-1
Avec moyeu
36
10
57
40
15
356
0,392
CAD
D
NC
A1-31-38-1
Avec moyeu
38
10
60
40
15
403
0,422
CAD
D
NC
A1-31-40-1
Avec moyeu
40
10
63
40
15
453
0,454
CAD
D
NC
A1-31-42-1
Avec moyeu
42
10
66
40
15
507
0,488
CAD
NC
NC
A1-31-44-1
Avec moyeu
44
10
69
40
15
564
0,523
CAD
NC
NC
A1-31-45-1
Avec moyeu
45
10
70,5
40
15
593
0,541
CAD
NC
NC
A1-31-46-1
Avec moyeu
46
10
72
40
15
624
0,56
CAD
NC
NC
A1-31-48-1
Avec moyeu
48
10
75
40
15
688
0,599
CAD
D
NC
A1-31-50-1
Avec moyeu
50
10
78
50
15
755
0,721
CAD
NC
NC
A1-31-52-1
Avec moyeu
52
10
81
50
15
2400
0,765
CAD
NC
NC
A1-31-54-1
Avec moyeu
54
10
84
50
15
2620
0,81
CAD
NC
NC
A1-31-55-1
Avec moyeu
55
10
85,5
50
15
2740
0,831
CAD
NC
NC
A1-31-56-1
Avec moyeu
56
10
87
50
15
2850
0,855
CAD
NC
NC
A1-31-57-1
Avec moyeu
57
10
88,5
50
15
2970
0,88
CAD
NC
NC
A1-31-58-1
Avec moyeu
58
10
90
50
15
3090
0,905
CAD
D
NC
A1-31-60-1
Avec moyeu
60
12
93
60
15
3360
1,041
CAD
NC
NC
A1-31-62-1
Avec moyeu
62
12
96
60
15
3710
1,096
CAD
NC
NC
A1-31-63-1
Avec moyeu
63
12
97,5
60
15
3900
1,122
CAD
D
NC
A1-31-64-1
Avec moyeu
64
12
99
60
15
4090
1,148
CAD
NC
NC
A1-31-65-1
Avec moyeu
65
12
100,5
60
15
4280
1,172
CAD
NC
NC
A1-31-68-1
Avec moyeu
68
12
105
60
15
4670
1,254
CAD
D
NC
A1-31-70-1
Avec moyeu
70
12
108
60
20
4870
1,423
CAD
NC
NC
A1-31-72-1
Avec moyeu
72
12
111
70
20
5070
1,683
CAD
NC
NC
A1-31-75-1
Avec moyeu
75
12
115,5
70
20
5390
1,726
CAD
NC
NC
A1-31-76-1
Avec moyeu
76
15
117
70
20
5490
1,746
CAD
NC
NC
A1-31-78-1
Avec moyeu
78
15
120
70
20
5710
1,782
CAD
NC
NC
A1-31-80-1
Avec moyeu
80
15
123
70
20
5920
1,878
CAD
NC
NC
A1-31-82-1
Avec moyeu
82
15
126
70
20
6100
1,941
CAD
NC
NC
A1-31-85-1
Avec moyeu
85
15
130,5
70
20
7330
2,038
CAD
NC
NC
A1-31-90-1
Avec moyeu
90
15
138
70
20
7710
2,221
CAD
NC
NC
A1-31-95-1
Avec moyeu
95
15
145,5
70
20
8080
2,398
CAD
NC
NC
A1-31-100-1
Avec moyeu
100
15
153
70
20
8380
2,62
CAD
NC
NC
A1-31-114-1
Avec moyeu
114
20
174
70
20
8750
3,166
CAD
NC
NC
A1-31-120-1
Avec moyeu
120
20
183
70
20
9160
3,468
CAD
NC
NC
A1-31-18-2
Sans moyeu
18
8
30
-
-
72
0,060
CAD
NC
NC
A1-31-20-2
Sans moyeu
20
8
33
-
-
92
0,075
CAD
NC
NC
A1-31-21-2
Sans moyeu
21
8
34,5
-
-
103
0,083
CAD
NC
NC
A1-31-23-2
Sans moyeu
23
8
37,5
-
-
128
0,101
CAD
D
NC
A1-31-24-2
Sans moyeu
24
8
39
-
-
141
0,11
CAD
D
NC
A1-31-25-2
Sans moyeu
25
8
40,5
-
-
155
0,12
CAD
D
NC
A1-31-26-2
Sans moyeu
26
8
42
-
-
169
0,131
CAD
NC
NC
A1-31-27-2
Sans moyeu
27
8
43,5
-
-
185
0,141
CAD
NC
NC
A1-31-28-2
Sans moyeu
28
10
45
-
-
201
0,149
CAD
NC
NC
A1-31-29-2
Sans moyeu
29
10
46,5
-
-
218
0,161
CAD
D
NC
A1-31-30-2
Sans moyeu
30
10
48
-
-
235
0,174
CAD
D
NC
A1-31-32-2
Sans moyeu
32
10
51
-
-
272
0,199
CAD
NC
NC
A1-31-33-2
Sans moyeu
33
10
52,5
-
-
292
0,212
CAD
NC
NC
A1-31-35-2
Sans moyeu
35
10
55,5
-
-
334
0,24
CAD
NC
NC
A1-31-36-2
Sans moyeu
36
10
57
-
-
356
0,255
CAD
NC
NC
A1-31-37-2
Sans moyeu
37
10
58,5
-
-
379
0,267
CAD
NC
NC
A1-31-38-2
Sans moyeu
38
10
60
-
-
403
0,284
CAD
NC
NC
A1-31-39-2
Sans moyeu
39
10
61,5
-
-
428
0,3
CAD
NC
NC
A1-31-40-2
Sans moyeu
40
10
63
-
-
453
0,316
CAD
NC
NC
A1-31-41-2
Sans moyeu
41
10
64,5
-
-
480
0,336
CAD
NC
NC
A1-31-43-2
Sans moyeu
43
10
67,5
-
-
535
0,367
CAD
NC
NC
A1-31-45-2
Sans moyeu
45
10
70,5
-
-
593
0,403
CAD
NC
NC
A1-31-47-2
Sans moyeu
47
10
73,5
-
-
656
0,441
CAD
NC
NC
A1-31-48-2
Sans moyeu
48
10
75
-
-
688
0,46
CAD
D
NC
A1-31-50-2
Sans moyeu
50
10
78
-
-
755
0,5
CAD
NC
NC
A1-31-51-2
Sans moyeu
51
10
79,5
-
-
790
0,525
CAD
NC
NC
A1-31-52-2
Sans moyeu
52
10
81
-
-
2400
0,545
CAD
D
NC
A1-31-53-2
Sans moyeu
53
10
82,5
-
-
2510
0,574
CAD
NC
NC
A1-31-54-2
Sans moyeu
54
12
84
-
-
2620
0,585
CAD
NC
NC
A1-31-55-2
Sans moyeu
55
12
85,5
-
-
2740
0,607
CAD
NC
NC
A1-31-56-2
Sans moyeu
56
12
87
-
-
2850
0,629
CAD
D
NC
A1-31-60-2
Sans moyeu
60
12
93
-
-
3360
0,726
CAD
NC
NC
A1-31-64-2
Sans moyeu
64
12
99
-
-
4090
0,832
CAD
D
NC
A1-31-65-2
Sans moyeu
65
12
100,5
-
-
4280
0,85
CAD
NC
NC
A1-31-67-2
Sans moyeu
67
12
103,5
-
-
4570
0,909
CAD
NC
NC
A1-31-70-2
Sans moyeu
70
12
108
-
-
4870
0,99
CAD
NC
NC
A1-31-72-2
Sans moyeu
72
12
111
-
-
5070
1,051
CAD
NC
NC
A1-31-75-2
Sans moyeu
75
12
115,5
-
-
5390
1,146
CAD
NC
NC
A1-31-76-2
Sans moyeu
76
15
117
-
-
5490
1,166
CAD
NC
NC
A1-31-80-2
Sans moyeu
80
15
123
-
-
5920
1,298
CAD
NC
NC
A1-31-85-2
Sans moyeu
85
15
130,5
-
-
7330
1,455
CAD
D
NC
A1-31-88-2
Sans moyeu
88
15
135
-
-
7560
1,576
CAD
NC
NC
A1-31-90-2
Sans moyeu
90
15
138
-
-
7710
1,659
CAD
NC
NC
A1-31-95-2
Sans moyeu
95
15
145,5
-
-
8080
1,825
CAD
NC
NC
A1-31-96-2
Sans moyeu
96
15
147
-
-
8150
1,878
CAD
NC
NC
A1-31-100-2
Sans moyeu
100
15
153
-
-
8380
2,048
CAD
NC
NC
A1-31-110-2
Sans moyeu
110
20
168
-
-
8620
2,465
CAD
NC
NC
A1-31-114-2
Sans moyeu
114
20
174
-
-
8750
2,647
CAD
NC
NC
A1-31-120-2
Sans moyeu
120
20
183
-
-
9160
2,939

1. Pour la roue sans moyeu d1=12.
