T-FITTING MALE STUD CONICAL IN STAINLESS STEEL CENTER MÂLE CONIQUE AU CENTRE INOX (Model : H30-T-CO-X)

H30-T-CO-X T-FITTING MALE STUD CONICAL IN STAINLESS STEEL CENTER MÂLE CONIQUE AU CENTRE INOX

Photos

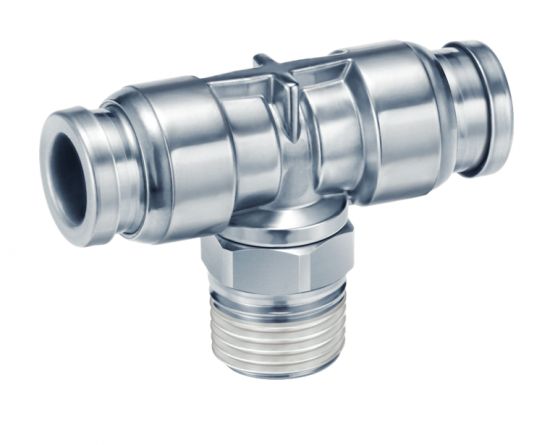

Raccord en T piquage mâle conique au centre inox

Dessins techniques

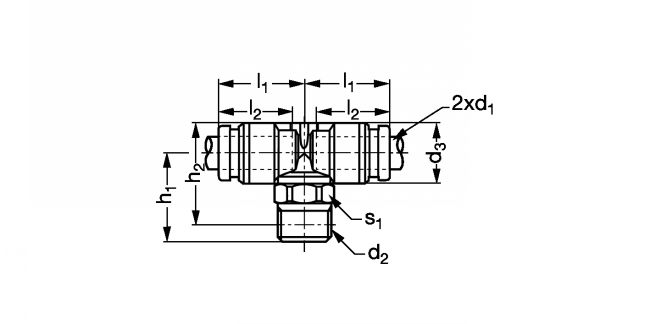

Raccord en T piquage mâle conique au centre inox - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
H30-T-4-1/8-CO-X

Information

Raccord en T piquage mâle conique au centre inox - modèle H30-T-CO-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.
- Orientable.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).
- Filetage prétéflonné.

Sur demande
 - Autres versions.

Files

Schéma 0

Quantity

CAD
+

D
NC
H30-T-4-1/8-CO-X
4
1/8"
9,1
14,4
12,6
15,3
16,7
10
10,4

D
NC
H30-T-4-1/4-CO-X
4
1/4"
9,1
14,4
12,6
19,1
18,9
14
18,8

D
NC
H30-T-6-1/8-CO-X
6
1/8"
11,4
15,9
13,6
16,4
19
10
13,4

D
NC
H30-T-6-1/4-CO-X
6
1/4"
11,4
15,9
13,6
20,2
21,2
14
21,8

D
NC
H30-T-6-3/8-CO-X
6
3/8"
11,4
15,9
13,6
21,6
22,2
17
33,3

D
NC
H30-T-8-1/8-CO-X
8
1/8"
13,7
18,6
16,1
18,3
22
12
20

D
NC
H30-T-8-1/4-CO-X
8
1/4"
13,7
19,1
16,1
21,5
23,6
14
25,5

D
NC
H30-T-10-1/8-CO-X
10
1/8"
16,6
20
17
19,7
24,9
12
28,4

D
NC
H30-T-10-1/4-CO-X
10
1/4"
16,6
21
17
22,9
26,5
14
31,1

D
NC
H30-T-10-3/8-CO-X
10
3/8"
16,6
21
17
24,3
27,5
17
41,4

D
NC
H30-T-10-1/2-CO-X
10
1/2"
16,6
21
17
28,5
30,4
22
68

D
NC
H30-T-12-1/4-CO-X
12
1/4"
18,7
22,6
18,6
24
28,6
14
37,8

D
NC
H30-T-12-3/8-CO-X
12
3/8"
18,7
23,6
18,6
25,3
29,5
17
39,3

D
NC
H30-T-12-1/2-CO-X
12
1/2"
18,7
23,6
18,6
29,5
32,4
22
68,8

D
NC
H30-T-16-3/8-CO-X
16
3/8"
24,6
26,3
20,8
28
34,5
19
53,7

D
NC
H30-T-16-1/2-CO-X
16
1/2"
24,6
27,3
20,8
31,8
37
22
77,6
