EXPRESS THREADED FITTING FEMALE FEMELLE (Model : H73-F)

H73-F EXPRESS THREADED FITTING FEMALE FEMELLE

Photos

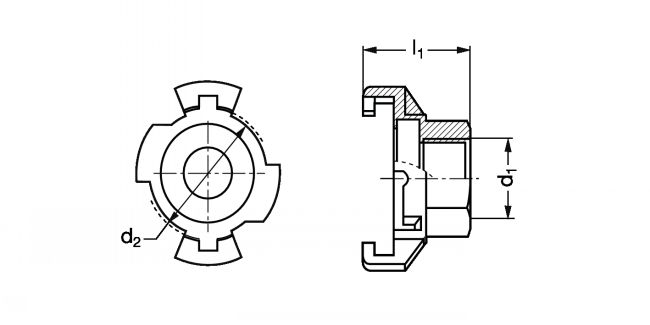

Dessins techniques

Information

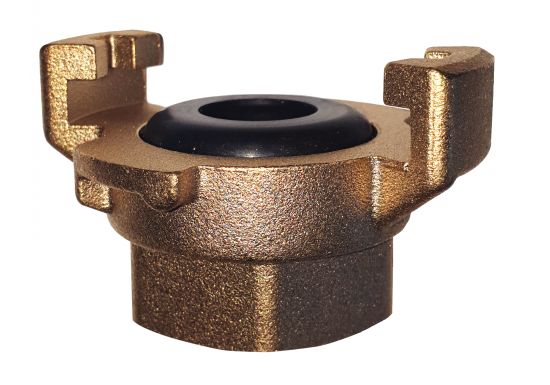

Raccord express taraudé femelle - modèle H73-F

Description
- Demi-raccord express (aussi appelé raccord tête de chat).
- Ces raccords rapides symétriques peuvent être couplés entre eux, sans outils, quelque soit le modèle ou diamètre.

Application

- Air, Eau, Fluides compatbiles.

Matières
- Laiton ou inox 316 livré avec joint NBR.

Caractéristiques

- Dimensions entre les griffes ; 42mm.
- Pression nominale : 10 bars.
- Conforme à la norme NF E 29-573.

Files

Quantity

CAD
+

NC
NC
H73-F-1/4-L
Laiton / NBR
1/4''
41
32

D
NC
H73-F-3/8-L
Laiton / NBR
3/8''
41
32

D
NC
H73-F-1/2-L
Laiton / NBR
1/2''
41
32

D
NC
H73-F-3/4-L
Laiton / NBR
3/4''
41
33,5

D
NC
H73-F-1-L
Laiton / NBR
1''
41
36

NC
NC
H73-F-1-1/4-L
Laiton / NBR
1''1/4
41
43

NC
NC
H73-F-3/8-I
Inox / NBR
3/8''
41
32

NC
NC
H73-F-1/2-I
Inox / NBR
1/2''
41
32

NC
NC
H73-F-3/4-I
Inox / NBR
3/4''
41
33,5

NC
NC
H73-F-1-I
Inox / NBR
1''
41
36
