MALE STUD ELBOW, HEXAGONAL, CONICAL NICKEL PLATED BRASS MÂLE CONIQUE INOX (Model : H30-L-CO-X)

H30-L-CO-X MALE STUD ELBOW, HEXAGONAL, CONICAL NICKEL PLATED BRASS MÂLE CONIQUE INOX

Photos

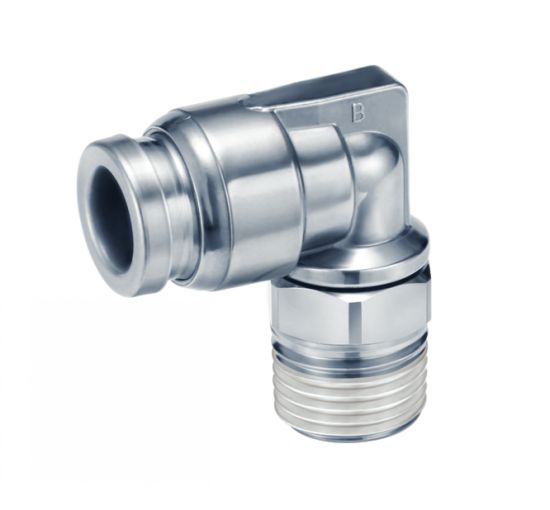

Raccord équerre piquage

Dessins techniques

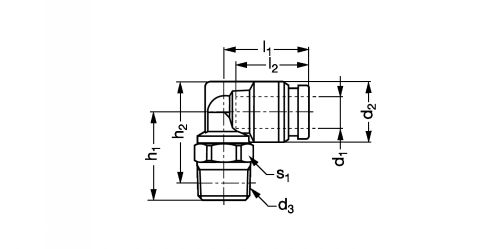

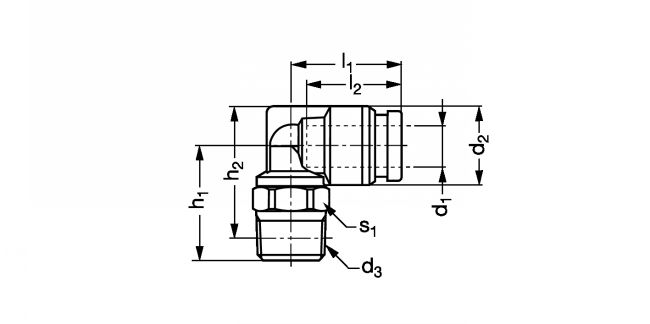

Raccord équerre piquage - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
H30-L-4-1/8-CO-X

Information

Raccord équerre piquage mâle conique inox - modèle H30-L-CO-X

Description
- Raccord pour une connexion/déconnexion du tube instantanée, manuelle et sans outils.

Application
- Air.
- Eau.

Caractéristiques
- Pression d'utilisation : -1 à +10 bars.
- Température du fluide : -5°C à +150°C.
- Compact et léger.
- Sans lubrification.
- Orientable.

Matière
- Laiton nickelé / inox 304.
- Joints : FLM FKM (avec fluor).
- Filetage prétéflonné.

Sur demande
 - Autres versions.

Files

Schéma 0

Quantity

CAD
+

D
NC
H30-L-4-1/8-CO-X
4
9,1
1/8
14,4
12,6
15,3
16,7
10
8,5

D
NC
H30-L-4-1/4-CO-X
4
9,1
1/4
14,4
12,6
19,1
18,9
14
16,8

D
NC
H30-L-6-1/8-CO-X
6
11,4
1/8
15,9
13,6
16,4
19
10
10,1

D
NC
H30-L-6-1/4-CO-X
6
11,4
1/4
15,9
13,6
20,2
21,2
14
18,4

D
NC
H30-L-6-3/8-CO-X
6
11,4
3/8
15,9
13,6
21,6
22,2
17
29,9

D
NC
H30-L-8-1/8-CO-X
8
13,7
1/8
18,6
16,1
18,3
22
12
14,6

D
NC
H30-L-8-1/4-CO-X
8
13,7
1/4
19,1
16,1
21,5
23,6
14
20,3

D
NC
H30-L-8-3/8-CO-X
8
13,7
3/8
19,1
16,1
22,9
24,6
17
31,6

D
NC
H30-L-10-1/8-CO-X
10
16,6
1/8
20
17
19,7
24,9
12
20,2

D
NC
H30-L-10-1/4-CO-X
10
16,6
1/4
21
17
22,9
26,5
14
23,3

D
NC
H30-L-10-3/8-CO-X
10
16,6
3/8
21
17
24,3
27,5
17
33,6

D
NC
H30-L-10-1/2-CO-X
10
16,6
1/2
21
17
28,5
30,4
22
60,1

NC
NC
H30-L-12-1/4-CO-X
12
18,7
1/4
22,6
18,6
24
28,6
14
27,1

D
NC
H30-L-12-3/8-CO-X
12
18,7
3/8
23,6
18,6
25,3
29,5
17
33,

D
NC
H30-L-12-1/2-CO-X
12
18,7
1/2
23,6
18,6
29,5
32,4
22
58,7

D
NC
H30-L-16-3/8-CO-X
16
24,6
3/8
26,3
20,8
28
34,5
19
46,3

D
NC
H30-L-16-1/2-CO-X
16
24,6
1/2
27,3
20,8
31,8
37
22
61,3
