Sprockets 10 B2 - Pitch 15,875 mm

A1-012-108 SPROCKETS 10 B2 - PITCH 15,875 MM 10 B2 - PAS 15,875 MM

Photos

Nouveau

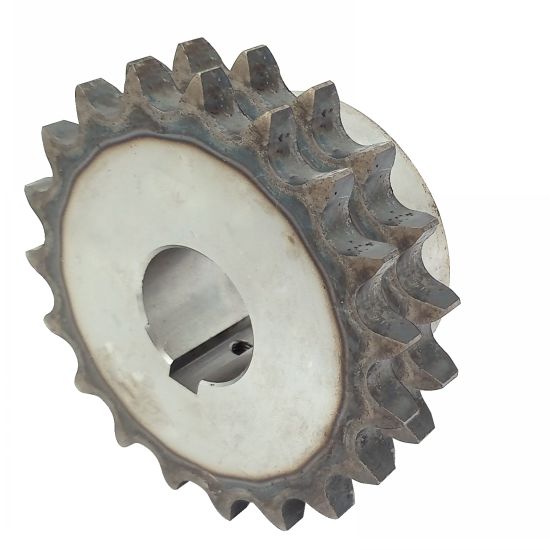

Pignon à chaîne double alésé claveté à denture traitée A1-012-108

Dessins techniques

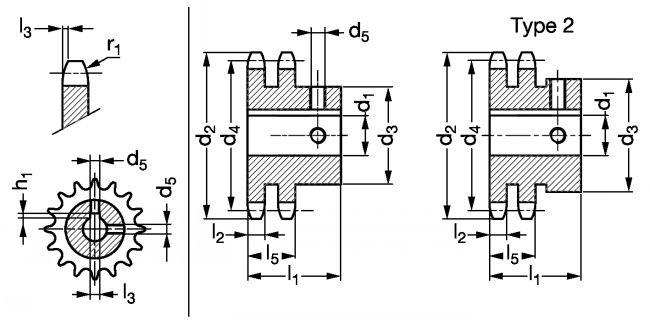

Pignon à chaîne double alésé claveté à denture traitée - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
A1-012-108-11-20

Information

Pignon chaîne double alésé claveté à denture traitée 10 B2 - Pas 15,875 mm - modèle A1-012-108

Matière
- Acier C45.

Utilisation
- Pour chaîne à rouleaux 10B-2.
- Largeur intérieure : 9,65 mm.
- ø rouleaux : 10,16 mm.
- l2 = 9 mm.
- l3 = 1,6 mm.
- r1 = 16 mm.
- l5 = 25,5 mm.

Files

Schéma 0

Quantity

CAD
+

NC
NC
A1-012-108-11-20
11
20
63,2
37
56,34
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,43

NC
NC
A1-012-108-11-25
11
25
63,2
42(1)
56,34
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,4

NC
NC
A1-012-108-11-30
11
30
63,2
45(1)
56,34
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,35

NC
NC
A1-012-108-12-20
12
20
68,2
42
61,34
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,56

NC
NC
A1-012-108-12-25
12
25
68,2
44
61,34
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,51

NC
NC
A1-012-108-12-30
12
30
68,2
49(1)
61,34
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,47

NC
NC
A1-012-108-13-20
13
20
73,2
47
66,32
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,7

NC
NC
A1-012-108-13-25
13
25
73,2
47
66,32
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,63

NC
NC
A1-012-108-13-30
13
30
73,2
49
66,32
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,58

NC
NC
A1-012-108-14-20
14
20
78,2
52
71,34
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
0,85

NC
NC
A1-012-108-14-25
14
25
78,2
52
71,34
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,78

NC
NC
A1-012-108-14-30
14
30
78,2
52
71,34
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,71

NC
NC
A1-012-108-15-20
15
20
83,2
57
76,36
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,02

NC
NC
A1-012-108-15-25
15
25
83,2
57
76,36
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,95

NC
NC
A1-012-108-15-30
15
30
83,2
57
76,36
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
0,88

NC
NC
A1-012-108-15-35
15
35
83,2
57
76,36
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
0,78

NC
NC
A1-012-108-16-20
16
20
88,3
60
81,37
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,17

NC
NC
A1-012-108-16-25
16
25
88,3
60
81,37
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,11

NC
NC
A1-012-108-16-30
16
30
88,3
60
81,37
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,03

NC
NC
A1-012-108-16-35
16
35
88,3
60
81,37
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
0,94

NC
NC
A1-012-108-17-20
17
20
93,3
60
86,39
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,29

NC
NC
A1-012-108-17-25
17
25
93,3
60
86,39
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,23

NC
NC
A1-012-108-17-30
17
30
93,3
60
86,39
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,15

NC
NC
A1-012-108-17-35
17
35
93,3
60
86,39
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
1,06

NC
NC
A1-012-108-18-20
18
20
98,3
70
91,42
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,58

NC
NC
A1-012-108-18-25
18
25
98,3
70
91,42
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,51

NC
NC
A1-012-108-18-30
18
30
98,3
70
91,42
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,44

NC
NC
A1-012-108-18-35
18
35
98,3
70
91,42
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
1,34

NC
NC
A1-012-108-18-40
18
40
98,3
70
91,42
M10
45
12 H9
3,3
+0,025/0
+0,043/0
+0,2/0
1,23

NC
NC
A1-012-108-19-20
19
20
103,3
70
96,45
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,71

NC
NC
A1-012-108-19-25
19
25
103,3
70
96,45
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,65

NC
NC
A1-012-108-19-30
19
30
103,3
70
96,45
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,57

NC
NC
A1-012-108-19-35
19
35
103,3
70
96,45
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
1,48

NC
NC
A1-012-108-19-40
19
40
103,3
70
96,45
M10
45
12 H9
3,3
+0,025/0
+0,043/0
+0,2/0
1,37

NC
NC
A1-012-108-20-20
20
20
108,4
75
101,49
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
1,94

NC
NC
A1-012-108-20-25
20
25
108,4
75
101,49
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,88

NC
NC
A1-012-108-20-30
20
30
108,4
75
101,49
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,8

NC
NC
A1-012-108-20-35
20
35
108,4
75
101,49
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
1,71

NC
NC
A1-012-108-20-40
20
40
108,4
75
101,49
M10
45
12 H9
3,3
+0,025/0
+0,043/0
+0,2/0
1,6

NC
NC
A1-012-108-21-20
21
20
113,4
75
106,52
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
2,1

NC
NC
A1-012-108-21-25
21
25
113,4
75
106,52
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,03

NC
NC
A1-012-108-21-30
21
30
113,4
75
106,52
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
1,95

NC
NC
A1-012-108-21-35
21
35
113,4
75
106,52
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
1,86

NC
NC
A1-012-108-21-40
21
40
113,4
75
106,52
M10
45
12 H9
3,3
+0,025/0
+0,043/0
+0,2/0
1,75

NC
NC
A1-012-108-22-20
22
20
118,4
80
111,55
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
2,35

NC
NC
A1-012-108-22-25
22
25
118,4
80
111,55
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,28

NC
NC
A1-012-108-22-30
22
30
118,4
80
111,55
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,21

NC
NC
A1-012-108-23-20
23
20
123,5
80
116,58
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
2,52

NC
NC
A1-012-108-23-25
23
25
123,5
80
116,58
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,45

NC
NC
A1-012-108-23-30
23
30
123,5
80
116,58
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,37

NC
NC
A1-012-108-23-35
23
35
123,5
80
116,58
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
2,28

NC
NC
A1-012-108-23-40
23
40
123,5
80
116,58
M10
45
12 H9
3,3
+0,025/0
+0,043/0
+0,2/0
2,17

NC
NC
A1-012-108-24-20
24
20
128,5
80
121,62
M5
45
6 H9
2,8
+0,021/0
+0,03/0
+0,1/0
2,69

NC
NC
A1-012-108-24-25
24
25
128,5
80
121,62
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,63

NC
NC
A1-012-108-24-30
24
30
128,5
80
121,62
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,55

NC
NC
A1-012-108-25-25
25
25
133,6
80
126,66
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,81

NC
NC
A1-012-108-25-30
25
30
133,6
80
126,66
M6
45
8 H9
3,3
+0,021/0
+0,036/0
+0,2/0
2,74

NC
NC
A1-012-108-25-35
25
35
133,6
80
126,66
M8
45
10 H9
3,3
+0,025/0
+0,036/0
+0,2/0
2,64

NC
NC
A1-012-108-25-40
25
40
133,6
80
126,66
M10
45
12 H9
3,3
+0,025/0
+0,043/0
+0,2/0
2,53

1. Type 2.
