Sprockets 16 B1 - Pitch 25,4 mm

A1-01-168 SPROCKETS 16 B1 - PITCH 25,4 MM 16 B1 - PAS 25,4 MM

Photos

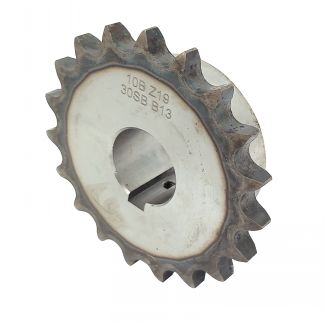

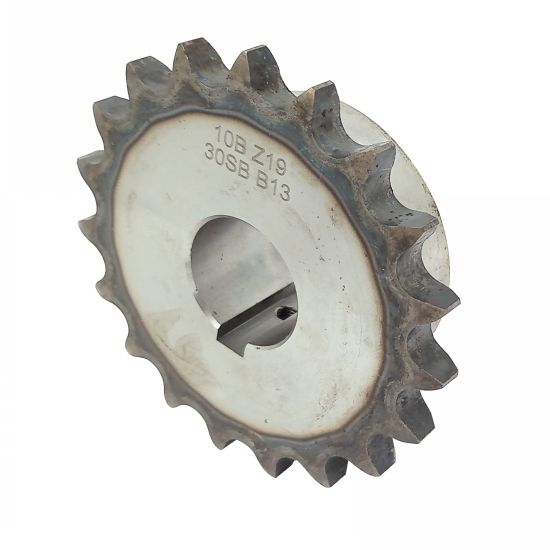

Pignons alésés clavetés à denture traitée

Dessins techniques

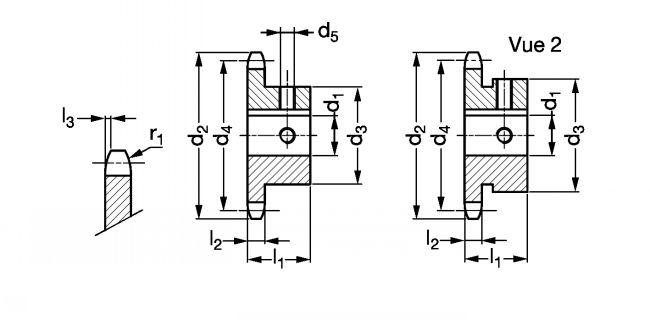

Pignons alésés clavetés à denture traitée - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
A1-01-168

Information

Pignons alésés clavetés à denture traitée 16 B1 - Pas 25,4 mm - modèle A1-01-168

Matière
- Acier C45.
Utilisation
- Pour chaîne à rouleaux 16-B :
- Largeur intérieure : 17,02 mm.
- ø rouleau : 15,88 mm.
- l2 = 16,2mm.
- l3 = 2,5mm.
- r1 = 26mm.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-01-168-11-25
11
101,7
90,14
61
25
M6
40
1,12
CAD
NC
NC
A1-01-168-12-30
12
109,7
98,14
69
30
M6
40
1,35
CAD
NC
NC
A1-01-168-12-40
12
109,7
98,14
69
40
M10
40
1,17
CAD
NC
NC
A1-01-168-13-40
13
117,7
106,12
78
40
M10
40
1,51
CAD
NC
NC
A1-01-168-13-50
13
117.7
106.12
78
50
M12
40
1.37
CAD
NC
NC
A1-01-168-14-35
14
125,7
114,15
84
35
M8
40
1,91
CAD
NC
NC
A1-01-168-14-40
14
125,7
114,15
84
40
M10
40
1,83
CAD
NC
NC
A1-01-168-14-45
14
125,7
114,15
84
45
M12
40
1,71
CAD
NC
NC
A1-01-168-15-25
15
133,7
122,17
70
25
M6
40
1,94
CAD
D
NC
A1-01-168-15-30
15
133,7
122,17
80
30
M6
40
2,09
CAD
NC
NC
A1-01-168-15-32
15
133,7
122,17
80
32
M8
40
2,03
CAD
NC
NC
A1-01-168-15-35
15
133,7
122,17
92
35
M8
40
2,3
CAD
NC
NC
A1-01-168-15-40
15
133,7
122,17
92
40
M10
40
2,21
CAD
NC
NC
A1-01-168-15-50
15
133,7
122,17
92
50
M12
40
1,99
CAD
NC
NC
A1-01-168-17-30
17
149,8
138,22
80
30
M6
45
2,67
CAD
NC
NC
A1-01-168-17-40
17
149,8
138,22
100
40
M10
45
3,09
CAD
NC
NC
A1-01-168-17-50
17
149,8
138,22
100
50
M12
45
2,84
CAD
NC
NC
A1-01-168-18-50
18
157,8
146,28
100
50
M12
45
3,06
CAD
NC
NC
A1-01-168-19-50
19
165,9
154,33
100
50
M12
45
3,3
CAD
NC
NC
A1-01-168-20-40
20
173,9
162,38
100
40
M10
45
3,79
CAD
NC
NC
A1-01-168-21-40
21
182
170,43
110
40
M10
50
4,75
CAD
NC
NC
A1-01-168-22-40
22
190,1
178,48
110
40
M10
50
5,04
