LINEAR BALL BEARING AND HOUSING UNITS, SEALED, GREASED, WITH RELUBRICATION FACILITY; CORROSION-RESISTANT DESIGN POSSIBLE AVEC 2 JOINTS ET REGRAISSABLE (Model : B91-GBKB-PPAS)

B91-GBKB-PPAS LINEAR BALL BEARING AND HOUSING UNITS, SEALED, GREASED, WITH RELUBRICATION FACILITY; CORROSION-RESISTANT DESIGN POSSIBLE AVEC 2 JOINTS ET REGRAISSABLE

Photos

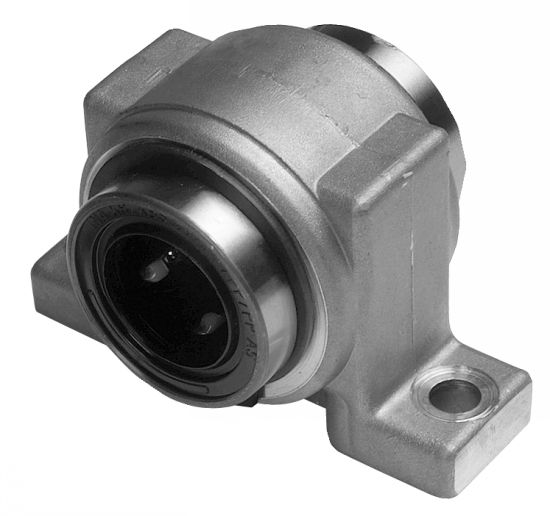

Palier standard fermé à semelle

Dessins techniques

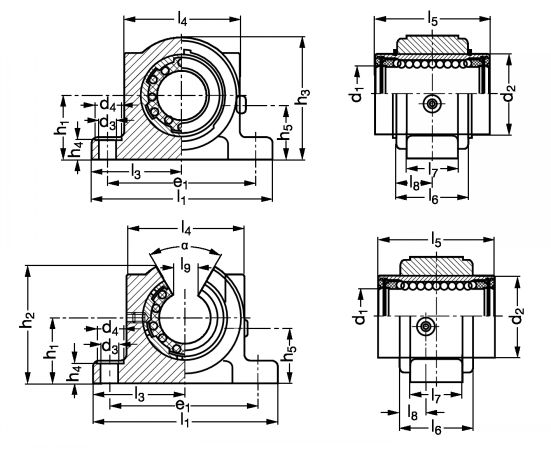

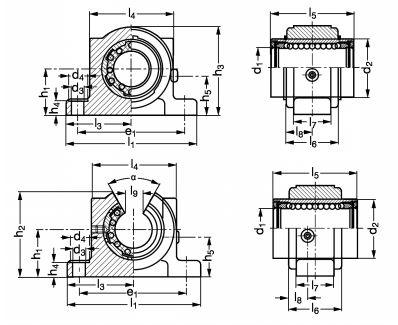

Palier standard fermé à semelle - Plan
See related products
INA
EXAMPLE OF ORDER : Référence
B91-GBKB-12-PPAS

Information

Palier standard fermé à semelle - Avec 2 joints et regraissable - modèle B91-GBKB-PPAS

MATIERE
- Corps de palier en alliage d' aluminium moulé par injection.
- Douille modèle B81-DBKB PPAS.

EXECUTION
- Palier fermé avec graisseur pour le regraissage de la douille.
- Palier graissé, prêt à l'emploi, avec graisseur en cas d'applications difficiles.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B91-GBKB-12-PPAS
Avec 2 joints et regraissable
12
22
5,5
10
52
26
31,6
32
20
12
10

20

35,8
6
15
42

CAD
D
NC
B91-GBKB-16-PPAS
Avec 2 joints et regraissable
16
26
5,5
10
56
28
35
36
22
15
11

20

37,5
6
15
46

CAD
D
NC
B91-GBKB-20-PPAS
Avec 2 joints et regraissable
20
32
6,6
11
70
35
45
45
28
20
14

25

47,5
8
21
58

CAD
D
NC
B91-GBKB-25-PPAS
Avec 2 joints et regraissable
25
40
6,6
11
80
40
55
58
40
28
20

30

57,5
10
23
68

CAD
D
NC
B91-GBKB-30-PPAS
Avec 2 joints et regraissable
30
47
6,6
11
88
44
63
68
48
32
24

35

66,5
10
25
76

CAD
D
NC
B91-GBKB-40-PPAS
Avec 2 joints et regraissable
40
62
9
15
108
54
77
80
56
40
28

45

83,5
12
30
94

CAD
D
NC
B91-GBKB-50-PPAS
Avec 2 joints et regraissable
50
75
11
18
135
67,5
96
100
72
52
36

50

98
14
34
116


1. Paliers graissés, prêts à l'emploi, sans regraissage nécessaire pour 90% des applications. En cas d'applications difficiles, prévoir un regraissage par le graisseur latéral.
2. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 ± 6 HRC) et rectifiés, et selon la direction de charge principale opposée à l'ouverture des douilles ouvertes.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 (voir usinage standard pour arbre).
10N=1kg
