LINEAR BALL BEARING (Model : B9-GHBR-PP)

B9-GHBR-PP LINEAR BALL BEARING

Photos

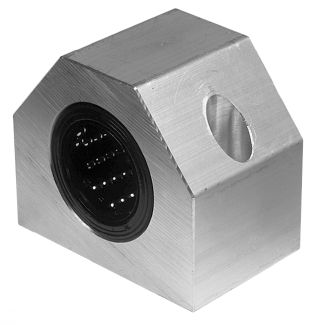

Palier compact "plus"

Dessins techniques

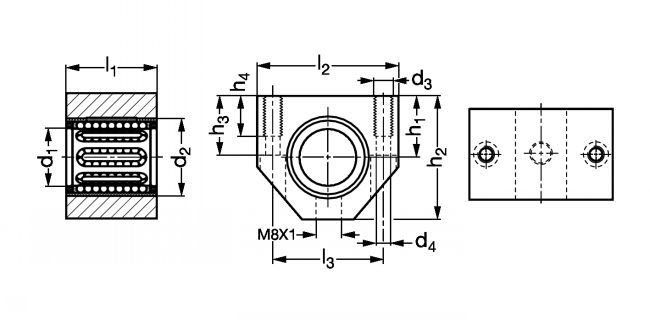

Palier compact "plus" - Plan
See related products
EWELLIX
EXAMPLE OF ORDER : Référence
B9-GHBR-12-PP

Information

Palier compact "plus" - modèle B9-GHBR-PP

MATIERE
- Corps de palier en aluminium extrudé.
- Douille modèle B8-DBBR-PP.

EXECUTIONS
- Douille équipée de 2 joints racleurs à double lèvre :
. la lèvre interne retient le lubrifiant,
. la lèvre externe empêche la pénétration de particules pendant le mouvement.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B9-GHBR-12-PP
Avec joints
12
28
19
M 5
4,3
17
33
16
11
40
29
80
695
510
CAD
D
NC
B9-GHBR-12-PPX
inox - Avec joints
12
28
19
M 5
4,3
17
33
16
11
40
29
80
695
510
CAD
D
NC
B9-GHBR-16-PP
Avec joints
16
30
24
M 5
4,3
19
38
18
11
45
34
100
930
630
CAD
NC
NC
B9-GHBR-16-PPX
inox - Avec joints
16
30
24
M 5
4,3
19
38
18
11
45
34
100
930
630
CAD
D
NC
B9-GHBR-20-PP
Avec joints
20
30
28
M 6
5,3
23
45
22
13
53
40
140
1160
800
CAD
D
NC
B9-GHBR-20-PPX
inox - Avec joints
20
30
28
M 6
5,3
23
45
22
13
53
40
140
1160
800
CAD
D
NC
B9-GHBR-25-PP
Avec joints
25
40
35
M 8
6,6
27
54
26
18
62
48
250
2120
1560
CAD
NC
NC
B9-GHBR-25-PPX
inox - Avec joints
25
40
35
M 8
6,6
27
54
26
18
62
48
250
2120
1560
CAD
D
NC
B9-GHBR-30-PP
Avec joints
30
50
40
M 8
6,6
30
60
29
18
67
53
370
3150
2700
CAD
D
NC
B9-GHBR-30-PPX
inox - Avec joints
30
50
40
M 8
6,6
30
60
29
18
67
53
370
3150
2700

1. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2.
10N=1kg.
