T27-TKSA31 SKF SHAFT ALIGNMENT TOOL TKSA 11
Photos
Dessins techniques
| EXAMPLE OF ORDER : | Référence FI T27-TKSA31 |
Information

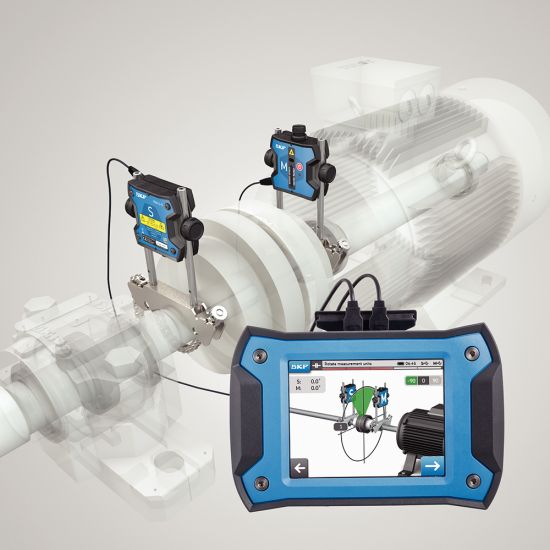

Outil d'alignement d'arbre laser intuitif - modèle T27-TKSA31 - SKF
Caractéristiques techniques
Capteurs et communication : 29 mm CCD avec faisceau laser ; inclinomètre électronique ±0,5° ; communication filaire avec câbles USB (inclus).
Distance de mesure du système* : 0,07 à 2 m.
Type d'écran : écran tactile résistif LCD couleur de 5,6".
Diamètres d'arbre : 20 à 150 mm. Jusqu'à 300 mm avec rallonge de chaînes en option.
Hauteur d'accouplement maxi recommandée** : 105 mm.
Système de montage 2 supports en V ; 2 chaînes de 400 mm ; 2 tiges filetées de 150 mm par support en V.
Mesure de l'alignement : mesure à 3 positions 9-12-3. Mesure automatique à 3 positions 9-12-3.
Correction de l'alignement : valeurs en direct pour la correction de la position verticale et horizontale de la machine ; pied mou au laser.
Rapport d'alignement : rapport automatique au format PDF exportable via clé USB.
*Avec câbles USB standard inclus, possibilité jusqu'à 4 m de longueur avec câbles USB non fournis.
**Jusqu'à 195 mm avec tiges d'extension (en option).
Vidéo Outil d'alignement d'arbre TKSA11
