MANIFOLD WITH PUSH-IN CONNECTION (Model : H320)

H320 MANIFOLD WITH PUSH-IN CONNECTION

Photos

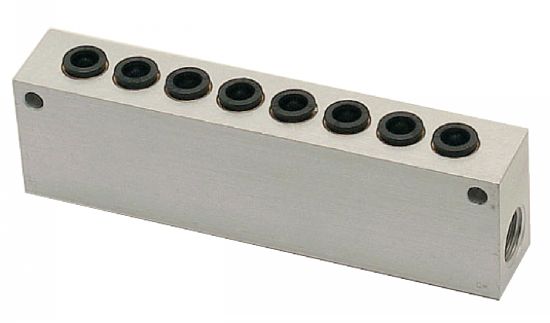

Nourrice à raccordement instantané

Dessins techniques

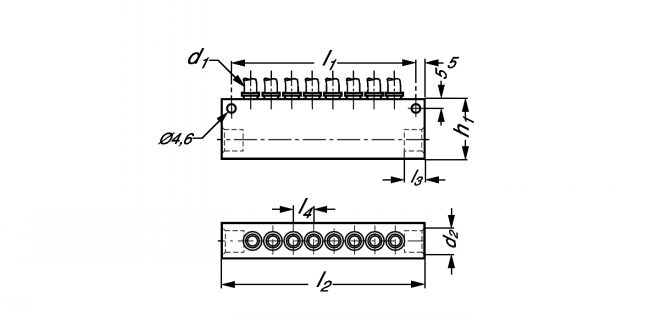

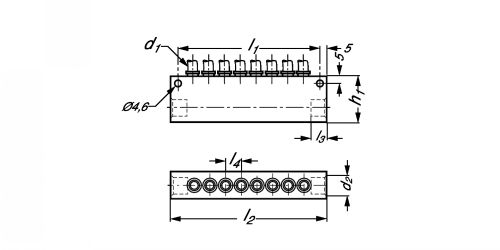

Nourrice à raccordement instantané - Plan
LEGRIS
EXAMPLE OF ORDER : Référence
H320-4-1/4-8

Information

Nourrice à raccordement instantané - modèle H320

Matière
- Aluminium anodisé.

Utilisation
- Pression maxi : 20 bars.
- Température d'utilisation : -10°C à +80°C.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
H320-4-1/4-8
4
1/4"
104
114
10
11,5
33
8
CAD
D
NC
H320-6-1/4-8
6
1/4"
104
114
10
12,5
33
8
CAD
D
NC
H320-8-3/8-6
8
3/8"
104
114
12
15
33
6
CAD
NC
NC
H320-10-1/2-6
10
1/2"
135,5
145,5
16
17,1
48
6
CAD
NC
NC
H320-12-1/2-6
12
1/2"
148
158
16
20,5
45
6
