Cylinder Clamping Bushes

A5-565 CYLINDER CLAMPING BUSHES AVEC OU SANS ANTI-RECUL, COUPLES ÉLEVÉS

Photos

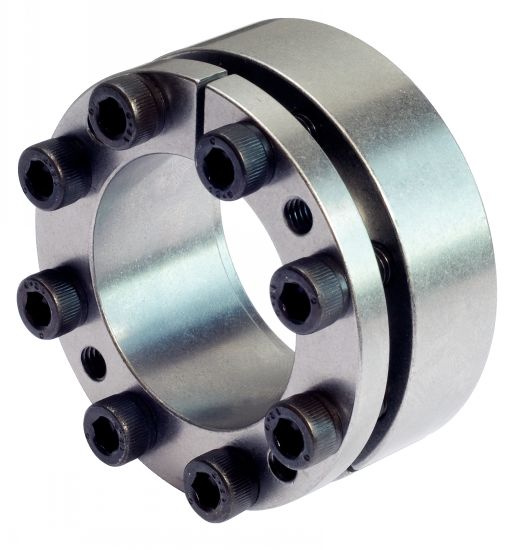

Moyeu de serrage court auto-centrant

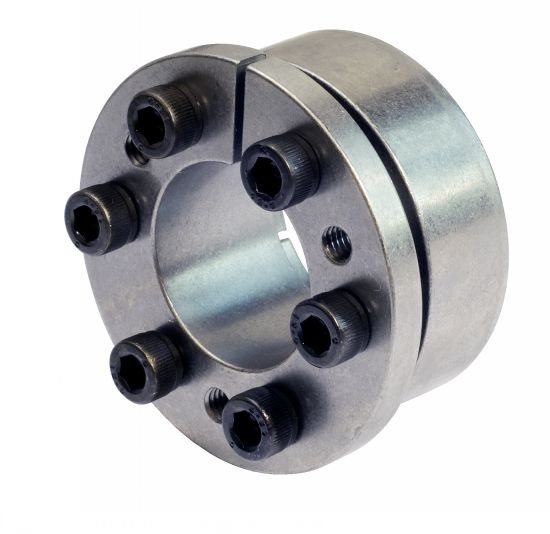

Avec anti-recul

Dessins techniques

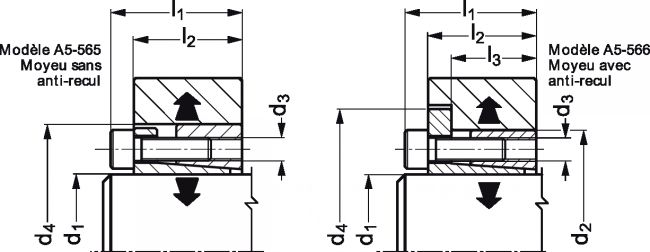

Moyeu de serrage court auto-centrant - Plan
Pour le montage
Pour le montage
See related products
Direct Transmission
EXAMPLE OF ORDER : Référence
A5-565-18

Information

Moyeu de serrage court auto-centrant avec ou sans anti-recul, couples élevés - modèle A5-565

Matière
- Acier.
Caractéristiques
- Auto-centrant.
- Positionnement axial précis.
- Tolérances sur arbre : h8.
- Tolérances sur moyeu : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra = 3,2 µm.

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
D
NC
A5-565-18
Sans
18
M6
47
34
28
14
370
41
140
0,28
CAD
NC
NC
A5-565-19
Sans
19
M6
47
34
28
14
390
41
140
0,27
CAD
D
NC
A5-565-20
Sans
20
M6
47
34
28
14
410
41
140
0,259
CAD
NC
NC
A5-565-22
Sans
22
M6
47
34
28
14
450
41
140
0,25
CAD
D
NC
A5-565-24
Sans
24
M6
50
34
28
14
490
41
130
0,28
CAD
NC
NC
A5-565-25
Sans
25
M6
50
34
28
14
510
41
130
0,27
CAD
NC
NC
A5-565-28
Sans
28
M6
55
34
28
14
570
41
120
0,32
CAD
D
NC
A5-565-30
Sans
30
M6
55
34
28
14
610
41
120
0,3
CAD
NC
NC
A5-565-32
Sans
32
M6
60
34
28
14
880
41
145
0,37
CAD
D
NC
A5-565-35
Sans
35
M6
60
34
28
14
960
55
145
0,348
CAD
NC
NC
A5-565-38
Sans
38
M6
65
34
28
14
1000
55
135
0,41
CAD
D
NC
A5-565-40
Sans
40
M6
65
34
28
14
1100
55
135
0,38
CAD
NC
NC
A5-565-42
Sans
42
M8
75
41
33
35
2200
105
190
0,63
CAD
D
NC
A5-565-45
Sans
45
M8
75
41
33
35
2400
105
190
0,63
CAD
NC
NC
A5-565-48
Sans
48
M8
80
41
33,5
35
2500
105
175
0,69
CAD
D
NC
A5-565-50
Sans
50
M8
80
41
33,5
35
2600
105
175
0,68
CAD
NC
NC
A5-565-55
Sans
55
M8
85
41
33,5
35
2900
105
165
0,771
CAD
D
NC
A5-565-60
Sans
60
M8
90
41
33,5
35
3100
105
155
0,78
CAD
NC
NC
A5-565-65
Sans
65
M8
95
41
33,5
35
3400
105
150
0,84
CAD
D
NC
A5-565-70
Sans
70
M10
110
50
40
70
6000
170
175
1,53
CAD
D
NC
A5-565-75
Sans
75
M10
115
50
40
70
6400
170
170
1,63
CAD
D
NC
A5-565-80
Sans
80
M10
120
50
40
70
6800
170
160
1,72
CAD
NC
NC
A5-565-85
Sans
85
M10
125
50
40
70
9000
210
190
1,83
CAD
NC
NC
A5-565-90
Sans
90
M10
130
50
40
70
9600
210
185
1,9
CAD
NC
NC
A5-565-95
Sans
95
M10
135
50
40
70
10200
210
185
2
CAD
NC
NC
A5-565-100
Sans
100
M10
145
56
44
115
12000
235
170
2,6

NC
NC
A5-565-110
Sans
110
M12
155
56
44
115
13000
260
160


NC
NC
A5-565-120
Sans
120
M12
165
56
44
115
16000
270
165


NC
NC
A5-565-130
Sans
130
M12
180
56
44
115
23000
350
155


NC
NC
A5-565-140
Sans
140
M14
190
68
54
185
25000
360
150


NC
NC
A5-565-150
Sans
150
M14
200
68
54
185
30000
400
155


NC
NC
A5-565-160
Sans
160
M14
210
68
54
185
38800
480
170


Ts : couple de serrage des vis.
T : couple transmissible.
F : force axiale résistante.
p : pression de surface sur moyeu.
L'épaulement du moyeu avec antirecul limite le mouvement axial du moyeu après serrage. En raison des frottements supplémentaires, le couple maximum diminue.
