CYLINDER CLAMPING BUSHES (Model : A5-58)

A5-58 CYLINDER CLAMPING BUSHES

Photos

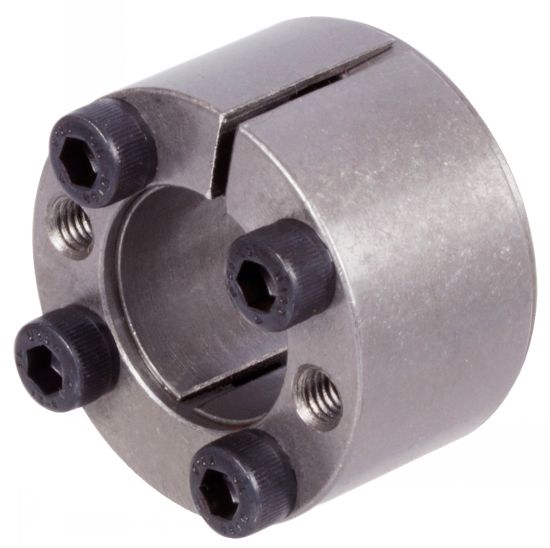

Moyeu de serrage BAR

Dessins techniques

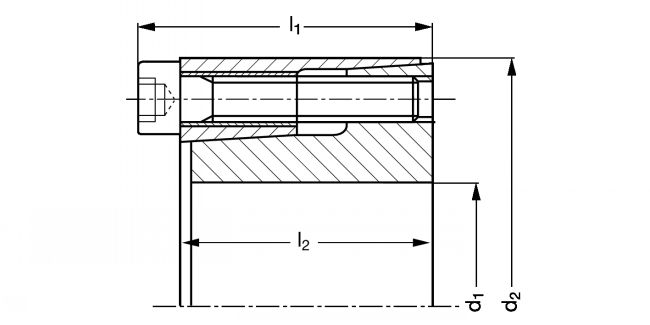

Moyeu de serrage BAR - Plan
Pour le montage
See related products
Mädler
EXAMPLE OF ORDER : Référence
A5-58-06

Information

Moyeu de serrage BAR - modèle A5-58

Matière
- Acier.
Caractéristiques
- Auto-centrant.
- Tolérances sur arbre : h8.
- Tolérances sur moyeu : H8.
- Etat de surface de l'arbre et la pièce à assembler : Ra maxi 12,5 µm.

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
A5-58-06
6
16
13,5
11
1,2
M2,5x10
3
9
3
188
69
0,012
CAD
NC
NC
A5-58-07
7
17
13,5
11
1,2
M2,5x10
3
11
3
155
64
0,013
CAD
D
NC
A5-58-08
8
18
13,5
11
1,2
M2,5x10
3
12
3
141
62
0,015
CAD
D
NC
A5-58-09
9
20
15,5
13
1,2
M2,5x12
4
17
4
132
60
0,02
CAD
D
NC
A5-58-10
10
20
15,5
13
1,2
M2,5x12
4
19
4
120
60
0,019
CAD
D
NC
A5-58-11
11
22
15,5
13
1,2
M2,5x12
4
21
4
108
54
0,024
CAD
D
NC
A5-58-12
12
22
15,5
13
1,2
M2,5x12
4
24
4
102
55
0,022
CAD
D
NC
A5-58-14
14
26
20
17
2,1
M3x16
4
40
6
94
50
0,039
CAD
D
NC
A5-58-15
15
28
20
17
2,1
M3x16
4
44
6
93
50
0,044
CAD
D
NC
A5-58-16
16
32
21
17
4,9
M4x16
4
86
10
158
79
0,067
CAD
D
NC
A5-58-17
17
35
25
21
4,9
M4x20
4
88
10
116
56
0,09
CAD
D
NC
A5-58-18
18
35
25
21
4,9
M4x20
4
94
11
110
57
0,087
CAD
D
NC
A5-58-19
19
35
25
21
4,9
M4x20
4
99
11
104
56
0,083
CAD
D
NC
A5-58-20
20
38
26
21
10
M5x20
4
179
17
169
89
0,1
CAD
D
NC
A5-58-22
22
40
26
21
10
M5x20
4
187
18
146
80
0,11
CAD
D
NC
A5-58-24
24
47
32
26
17
M6x25
4
290
24
155
79
0,2
CAD
D
NC
A5-58-25
25
47
32
26
17
M6x25
4
300
24
147
78
0,19
CAD
D
NC
A5-58-28
28
50
32
26
17
M6x25
6
480
34
186
105
0,22
CAD
D
NC
A5-58-30
30
55
32
26
17
M6x25
6
510
34
174
95
0,27
CAD
NC
NC
A5-58-32
32
55
32
26
17
M6x25
6
600
38
181
105
0,25
CAD
D
NC
A5-58-35
35
60
37
31
17
M6x30
8
820
47
172
100
0,36
CAD
NC
NC
A5-58-38
38
65
37
31
17
M6x30
8
880
47
157
92
0,43
CAD
D
NC
A5-58-40
40
65
37
31
17
M6x30
8
1000
50
171
99
0,4
CAD
NC
NC
A5-58-42
42
75
44
36
40
M8x35
6
1410
67
177
99
0,67
CAD
NC
NC
A5-58-45
45
75
44
36
40
M8x35
6
1510
67
165
99
0,63
CAD
NC
NC
A5-58-48
48
80
44
36
40
M8x35
8
2150
86
206
123
0,74
CAD
D
NC
A5-58-50
50
80
44
36
40
M8x35
8
2150
89
190
118
0,7

Ts : couple de serrage des vis.
T : couple transmissible.
F : force axiale résistante.
pw : pression de surface sur arbre.
p : pression de surface sur moyeu.
L'épaulement du moyeu avec antirecul limite le mouvement axial du moyeu après serrage. En raison des frottements supplémentaires, le couple maximum diminue.
