Round Splined Hubs - DIN ISO 14 made of Red Brass

A1-863 ROUND SPLINED HUBS - DIN ISO 14 MADE OF RED BRASS EN LAITON

Photos

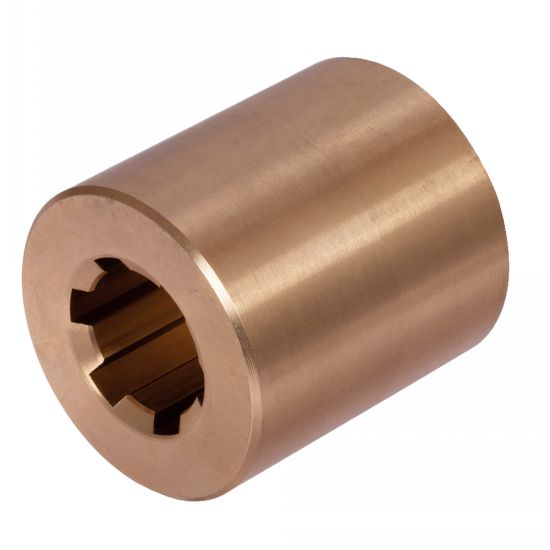

Moyeu cannelé

Dessins techniques

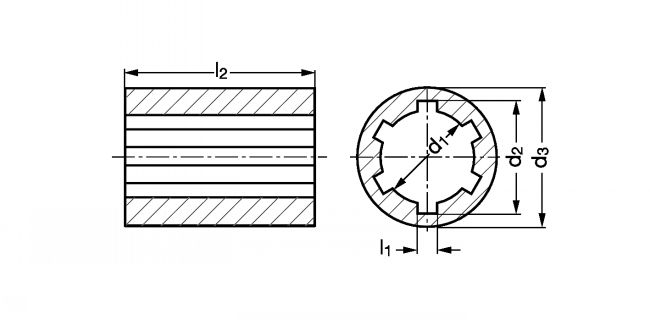

Moyeu cannelé - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
A1-863-11

Information

Moyeu cannelé en laiton - modèle A1-863

Matière
- Laiton rouge Rg7 (GC-CuSn7ZnPb).
Caractéristiques
- Tolérance concentricité de d3 / d1 : jusqu'à la référence A1-861-16 : 0,2 mm, au delà : 0,3 mm.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A1-863-11
KN 11 x 14
6
11
14
20
3
40
0,08
CAD
D
NC
A1-863-13
KN 13 x 16
6
13
16
28
3,5
45
0,18
CAD
D
NC
A1-863-16
KN 16 x 20
6
16
20
32
4
45
0,22
CAD
NC
NC
A1-863-18
KN 18 x 22
6
18
22
40
5
50
0,3
CAD
D
NC
A1-863-21
KN 21 x 25
6
21
25
40
5
55
0,42
CAD
NC
NC
A1-863-23
KN 23 x 28
6
23
28
50
6
55
0,54
CAD
NC
NC
A1-863-26
KN 26 x 32
6
26
32
52
6
60
0,78
CAD
NC
NC
A1-863-28
KN 28 x 34
6
28
34
60
7
60
0,87
CAD
D
NC
A1-863-32
KN 32 x 38
8
32
38
60
6
60
1,00
CAD
NC
NC
A1-863-36
KN 36 x 42
8
36
42
70
7
65
1,23
CAD
NC
NC
A1-863-42
KN 42 x 48
8
42
48
65
8
70
1,10
CAD
NC
NC
A1-863-421
KN 42 x 48
8
42
48
80
8
70
2,16
CAD
NC
NC
A1-863-46
KN 46 x 54
8
46
54
80
9
90
2,49

1. DIN ISO 2768 m.
