STRAIGHT MALE, TAPER EQUAL / UNEQUAL ADAPTOR - CYLINDRICAL (Model : H32-MM-CY)

H32-MM-CY STRAIGHT MALE, TAPER EQUAL / UNEQUAL ADAPTOR - CYLINDRICAL

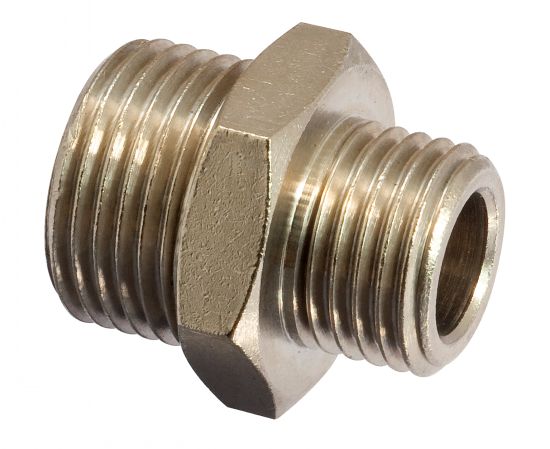

Photos

Mamelon mâle cylindrique

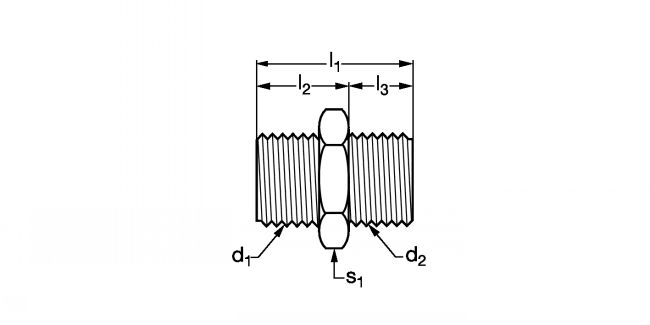

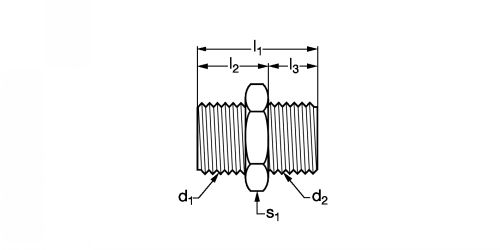

Dessins techniques

Mamelon mâle cylindrique - Plan
LEGRIS
EXAMPLE OF ORDER : Référence
H32-MM-M5-M5

Information

Mamelon mâle cylindrique - modèle H32-MM-CY

Matière
- Laiton nickelé.

Caractéristiques
- Fluides compatibles : Air comprimé.
- Pression max : 60 bars.
- Température d'utilisation : -10°C à +80°C.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
H32-MM-1/8-1/8-CY
1/8"
1/8"
16,5
6
6
14
CAD
D
NC
H32-MM-1/4-1/4-CY
1/4"
1/4"
21
8
8
17
CAD
NC
NC
H32-MM-3/8-3/8-CY
3/8"
3/8"
23
9
9
19
CAD
NC
NC
H32-MM-M5-M5
M5x0,8
M5x0,8
11,5
4
4
8
CAD
D
NC
H32-MM-1/2-1/2-CY
1/2"
1/2"
25,5
10
10
24
CAD
NC
NC
H32-MM-1/8-1/4-CY
1/8"
1/4"
19
6
8
17
CAD
D
NC
H32-MM-1/4-3/8-CY
1/4"
3/8"
22
8
9
19
CAD
D
NC
H32-MM-3/8-1/2-CY
3/8"
1/2"
24,5
9
10
24
CAD
NC
NC
H32-MM-M5-1/8-CY
M5x0,8
1/8"
14,5
4
6
14
