Slip hubs

A5-63 SLIP HUBS

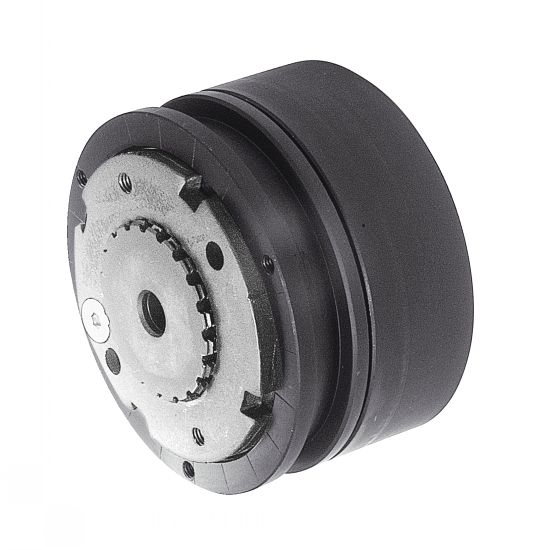

Photos

Limiteur de couple à rouleaux

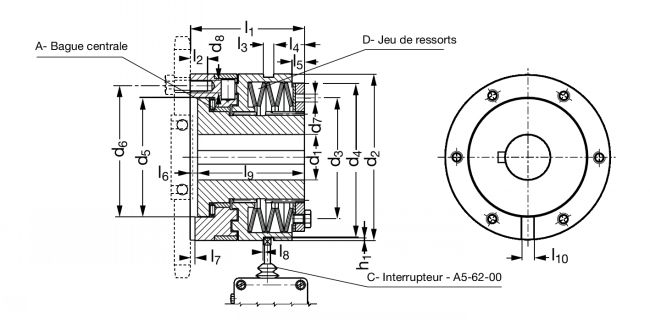

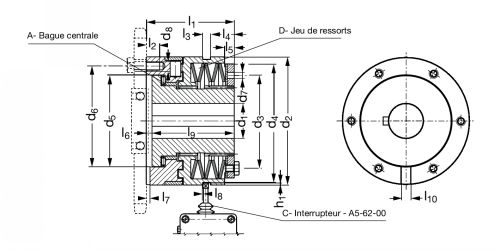

Dessins techniques

Limiteur de couple à rouleaux - Plan

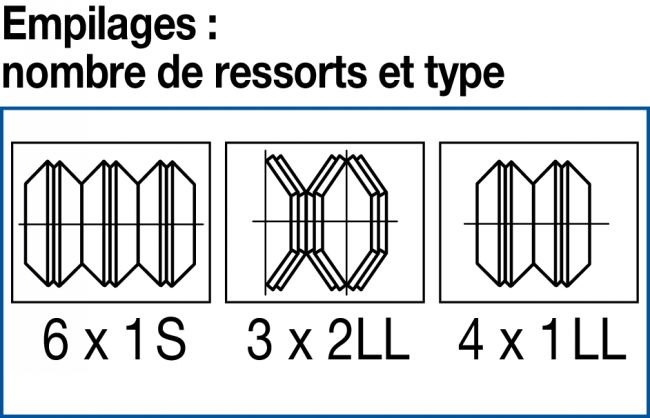

Empilages
T21-96N
T21-99SQ
Direct Transmission
EXAMPLE OF ORDER : Référence
A5-63-20

Information

Matières
- Acier.
- Chemin de roulement : acier trempé.
- Traitement de surface : phosphation.
Caractéristiques
- Entraînement interrompu au moment d' un surcouple par rapport au couple préréglé.
- Réenclenchement automatique après un tour afin d'assurer le synchronisme des deux bagues dans leur position initiale avant déclenchement.
- Les limiteurs de couple sont livrés en standard avec un empilage 5x1M .
En cas de configuration autre, nous livrerons la configuration standard 5x1M + les jeux de ressorts nécessaires.
- Les usinages réalisés par nos soins sont H7 pour l'alésage et 6885/1 pour les rainures de clavette.
- Voir feuille info "Limiteur de couple à billes : généralités" pour les instructions de montage.
- L'interrupteur A5-62-00 est à commander séparément.
Sur demande
- Les pièces d'usure (Bague centrale, Butée à aiguilles, ressorts) sont livrables séparément au titre des pièces de rechange.

Files

Schéma 0

Schéma 1

Schéma 2

Schéma 3

Quantity

CAD
+

NC
NC
A5-63-20
20
7
20
55
38,5
50
41
48
5
6 x M 5
38,5
6,5
9
7,5
3
4
3,1
1,4
34,5
6
2
A5-621-20
A5-625-20
A5-62-00

NC
NC
A5-63-25
25
10
25
82
54
72,5
60
70
6
6 x M 5
52
8
9
11,5
6
4
3,1
2,3
48
6
2
A5-621-25
A5-625-25
A5-62-00

D
NC
A5-63-35
35
14
35
100
70
90,5
78
89
6
6 x M 6
61
10
9
12
5
5
3,6
2,4
56
8
2
A5-621-35
A5-625-35
A5-62-00

NC
NC
A5-63-45
45
18
45
120
84
112
90,5
105
6
6 x M 8
78
12
10
21
8,5
5
4,1
2,7
72
10
2
A5-621-45
A5-625-45
A5-62-00

NC
NC
A5-63-55
55
24
55
146
108
40
105
125
7
6 x M 10
100
15
9
27
11
6,5
4,1
3,7
93,5
12
2
A5-621-55
A5-625-55
A5-62-00

1. L'interrupteur A5-62-00 est à commander séparément.
