A5-AS 23 SHRINK DISKS AS POUR TRANSMISSION DE COUPLES TRÈS ÉLEVÉS ET MOMENTS DE FLEXION

Photos

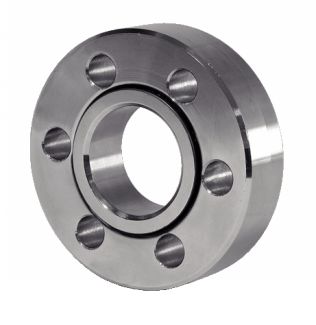

Liaison arbre plateau type AS

Dessins techniques

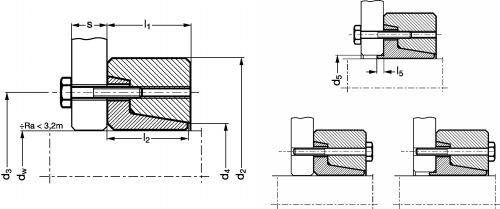

Liaison arbre plateau type AS - Plan
Pour le montage
Pour le montage
Stuwe
EXAMPLE OF ORDER : Référence-execution
A5-AS-50-23-40-A

Information

Matière
- Acier.
Caractéristiques
- Données valables avec utilisation impérative de visserie classe 10.9.
Application
- Liaison arbre-plateau.
Sur demande
- Autres diamètres dw.
- Visserie Classe 10.9.
Important
- Les frettes sont livrées sans la visserie. La visserie est livrée sur demande .

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
NC
NC
A5-AS-50-23-40-A
A
40
115
84
58
53
30
29
3
7x M12x45
100
1,4
2
CAD
NC
NC
A5-AS-50-23-45-A
A
45
115
84
58
53
30
29
3
7x M12x45
100
2,2
2
CAD
NC
NC
A5-AS-50-23-50-A
A
50
115
84
58
53
30
29
3
7x M12x45
100
3,3
2
CAD
NC
NC
A5-AS-60-23-50-A
A
50
120
94
66
63
34
32
3
9x M12x50
100
2,3
2,2
CAD
NC
NC
A5-AS-60-23-55-A
A
55
120
94
66
63
34
32
3
9x M12x50
100
3,5
2,2
CAD
NC
NC
A5-AS-60-23-60-A
A
60
120
94
66
63
34
32
3
9x M12x50
100
4,7
2,2
CAD
NC
NC
A5-AS-70-23-60-A
A
60
148
112
79
74
40
38
4
8x M16x60
240
5,8
3,9
CAD
NC
NC
A5-AS-70-23-65-A
A
65
148
112
79
74
40
38
4
8x M16x60
240
7,6
3,9
CAD
NC
NC
A5-AS-70-23-70-A
A
70
148
112
79
74
40
38
4
8x M16x60
240
9,4
3,9
CAD
NC
NC
A5-AS-80-23-70-A
A
70
167
130
94
84
44
42
4
9x M16x65
240
8
5,4
CAD
NC
NC
A5-AS-80-23-75-A
A
75
167
130
94
84
44
42
4
9x M16x65
240
10
5,4
CAD
NC
NC
A5-AS-80-23-80-A
A
80
167
130
94
84
44
42
4
9x M16x65
240
12
5,4
CAD
NC
NC
A5-AS-90-23-80-A
A
80
185
144
104
94
50
48
4
12x M16x70
240
12
7,4
CAD
NC
NC
A5-AS-90-23-85-A
A
85
185
144
104
94
50
48
4
12x M16x70
240
15
7,4
CAD
NC
NC
A5-AS-90-23-90-A
A
90
185
144
104
94
50
48
4
12x M16x70
240
18
7,4
CAD
NC
NC
A5-AS-100-23-90-A
A
90
197
156
113
104
54
52
4
14x M16x75
240
16
8,7
CAD
NC
NC
A5-AS-100-23-95-A
A
95
197
156
113
104
54
52
4
14x M16x75
240
19
8,7
CAD
NC
NC
A5-AS-100-23-100-A
A
100
197
156
113
104
54
52
4
14x M16x75
240
23
8,7
CAD
NC
NC
A5-AS-50-23-40-C
C
40
115
84
58
53
30
29
3
7x M12x45
100
1,4
2
CAD
NC
NC
A5-AS-50-23-45-C
C
45
115
84
58
53
30
29
3
7x M12x45
100
2,2
2
CAD
NC
NC
A5-AS-50-23-50-C
C
50
115
84
58
53
30
29
3
7x M12x45
100
3,3
2
CAD
D
NC
A5-AS-60-23-50-C
C
50
120
94
66
63
34
32
3
9x M12x50
100
2,3
2,2
CAD
NC
NC
A5-AS-60-23-55-C
C
55
120
94
66
63
34
32
3
9x M12x50
100
3,5
2,2
CAD
NC
NC
A5-AS-60-23-60-C
C
60
120
94
66
63
34
32
3
9x M12x50
100
4,7
2,2
CAD
NC
NC
A5-AS-70-23-60-C
C
60
148
112
79
74
40
38
4
8x M16x60
240
5,8
3,9
CAD
NC
NC
A5-AS-70-23-65-C
C
65
148
112
79
74
40
38
4
8x M16x60
240
7,6
3,9
CAD
NC
NC
A5-AS-70-23-70-C
C
70
148
112
79
74
40
38
4
8x M16x60
240
9,4
3,9
CAD
NC
NC
A5-AS-80-23-70-C
C
70
167
130
94
84
44
42
4
9x M16x65
240
8
5,4
CAD
NC
NC
A5-AS-80-23-75-C
C
75
167
130
94
84
44
42
4
9x M16x65
240
10
5,4
CAD
NC
NC
A5-AS-80-23-80-C
C
80
167
130
94
84
44
42
4
9x M16x65
240
12
5,4
CAD
NC
NC
A5-AS-90-23-80-C
C
80
185
144
104
94
50
48
4
12x M16x70
240
12
7,4
CAD
NC
NC
A5-AS-90-23-85-C
C
85
185
144
104
94
50
48
4
12x M16x70
240
15
7,4
CAD
NC
NC
A5-AS-90-23-90-C
C
90
185
144
104
94
50
48
4
12x M16x70
240
18
7,4
CAD
NC
NC
A5-AS-100-23-90-C
C
90
197
156
113
104
54
52
4
14x M16x75
240
16
8,7
CAD
NC
NC
A5-AS-100-23-95-C
C
95
197
156
113
104
54
52
4
14x M16x75
240
19
8,7
CAD
NC
NC
A5-AS-100-23-100-C
C
100
197
156
113
104
54
52
4
14x M16x75
240
23
8,7

1. Vis DIN 933 Cl 10.9.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible (sans moment de flexion, sion privilégier AS 22).
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
