DEUBLIN-EAU JOINTS TOURNANTS SÉRIE 6000 APPLICATION EAU DN-100

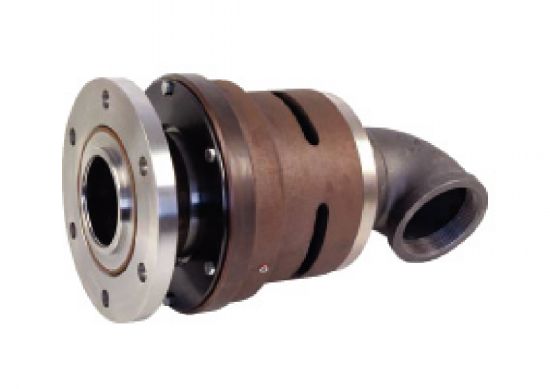

Photos

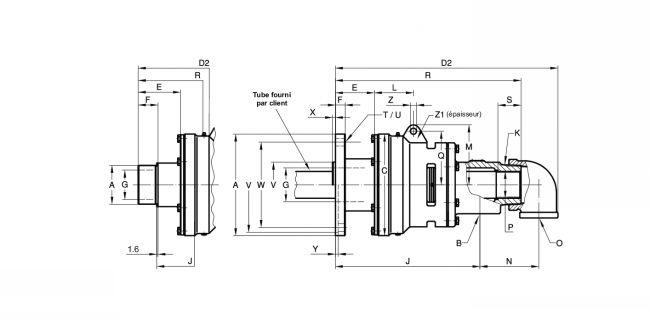

Dessins techniques
| EXAMPLE OF ORDER : | Référence 6250-002-121 |
Information
Joints tournants Série 6000, application eau DN 50-100 - modèle DEUBLIN-EAU
Caractéristiques
- Conception simple ou double passage.
- Auto portant.
- Raccordement radial.
- Joint flottant manchonné.
- Remplacement facile et rapide des composants d'étanchéité (face de frottement rotor et joint flottant).
- Ecoulement maxi sans restriction.
- Trous de drainage.
- Corps en fonte moulée.
- Rotor en acier.
- Garniture mécanique équilibrée - standard : carbone graphite/carbure de tungstène.

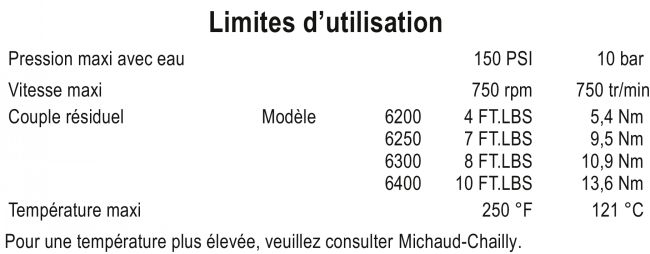

Limites d'utilisation
- Pression maxi avec eau : 150 PSI / 10 bar.
- Vitesse maxi : 750 rpm / 750 min-1.
- Couple résiduel : 6200 (4 FT.LBS) 5,4 Nm / 6250 (7 FT.LBS) 9,5 Nm / 6300 (8 FT.LBS) 10,9 Nm / 6400 (10 FT.LBS) 13,6 Nm.
- Température maxi : (250°F) 121°C.
