Precision Slip Shafts with Joints, Steel

A5-48 PRECISION SLIP SHAFTS WITH JOINTS, STEEL

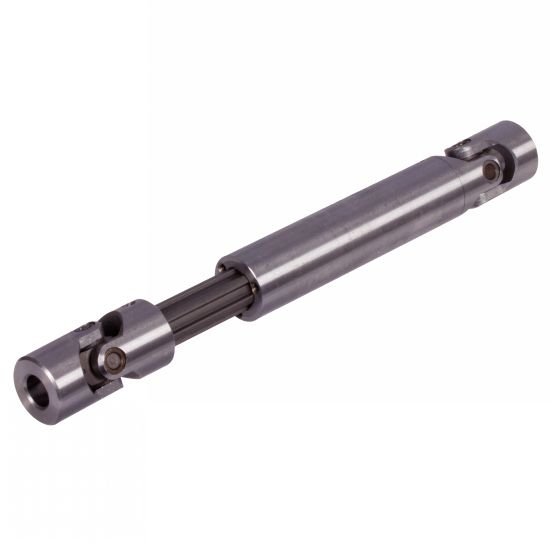

Photos

Joint de cardan de précision télescopique

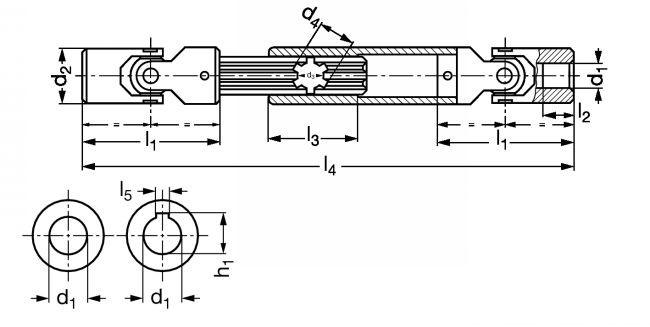

Dessins techniques

Joint de cardan de précision télescopique - Plan
Direct Transmission
EXAMPLE OF ORDER : Référence
A5-48-10

Information

Joint de cardan de précision télescopique - modèle A5-48

Matières
- Acier 35SMnPb10.
- Palier 18NiCrMo5Pb.
Caractéristiques
- Profil cannelé.
Utilisation
- Angle maximum simple a = 45°.
Sur demande
- Autres longueurs.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A5-48-10
Trou lisse
10
22
11
14
22
45
10
40
170
230
-
-
0,37
CAD
D
NC
A5-48-10-C
Avec rainure DIN 6885-1
10
22
11
14
22
45
10
40
170
230
3
11,4
0,37
CAD
D
NC
A5-48-12
Trou lisse
12
25
13
16
26
50
11
45
200
270
-
-
0,58
CAD
D
NC
A5-48-12-C
Avec rainure DIN 6885-1
12
25
13
16
26
50
11
45
200
270
4
13,8
0,58
CAD
D
NC
A5-48-14
Trou lisse
14
29
13
16
29
56
13
45
210
280
-
-
0,85
CAD
NC
NC
A5-48-14-C
Avec rainure DIN 6885-1
14
29
13
16
29
56
13
45
210
280
5
16,3
0,85
CAD
D
NC
A5-48-16
Trou lisse
16
32
16
20
32
65
15
45
250
350
-
-
1,15
CAD
D
NC
A5-48-16-C
Avec rainure DIN 6885-1
16
32
16
20
32
65
15
45
250
350
5
18,3
1,15
CAD
D
NC
A5-48-18
Trou lisse
18
37
16
20
37
72
17
45
270
370
-
-
1,56
CAD
D
NC
A5-48-18-C
Avec rainure DIN 6885-1
18
37
16
20
37
72
17
45
270
370
6
20,8
1,56
CAD
D
NC
A5-48-20
Trou lisse
20
40
18
22
40
82
19
45
290
380
-
-
2,08
CAD
D
NC
A5-48-20-C
Avec rainure DIN 6885-1
20
40
18
22
40
82
19
45
290
380
6
22,8
2,08
CAD
NC
NC
A5-48-22
Trou lisse
22
47
21
25
47
95
22
48
330
430
-
-
3,33
CAD
NC
NC
A5-48-22-C
Avec rainure DIN 6885-1
22
47
21
25
47
95
22
48
330
430
6
24,8
3,33
CAD
D
NC
A5-48-25
Trou lisse
25
50
23
28
47
108
26
48
350
450
-
-
3,79
CAD
NC
NC
A5-48-25-C
Avec rainure DIN 6885-1
25
50
23
28
47
108
26
48
350
450
8
28,3
3,79
CAD
D
NC
A5-48-30
Trou lisse
30
58
26
32
60
122
30
50
400
510
-
-
5,59
CAD
D
NC
A5-48-30-C
Avec rainure DIN 6885-1
30
58
26
32
60
122
30
50
400
510
8
33,3
5,59
