A5-371 TELESCOPIC UNIVERSAL-JOINT SHAFT, PLASTIC AND BRASS EN ACÉTAL

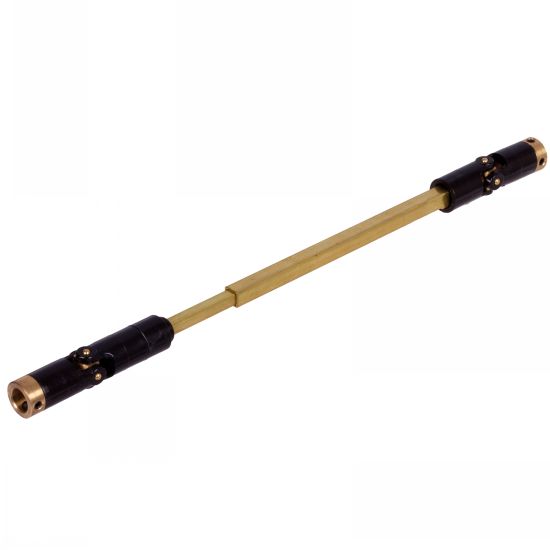

Photos

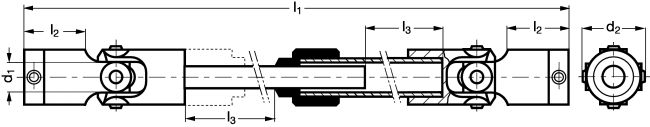

Dessins techniques
![Direct Transmission](https://www.michaud-chailly.fr/custom/images/marque/gt/dt/michaud-chailly-blanc-pmar1.png)
EXAMPLE OF ORDER : | Référence A5-371-11-5 |
Information
Joint de cardan à croisillon télescopique en acétal - modèle A5-371
Matières
- Résine d'acétal.
- Croisillon et arbre : laiton .
Caractéristiques
- Résiste à la corrosion.
- Isolé électriquement.
- Sans entretien ni lubrification.
Utilisation
- Température : -20°C à +60°C.
- Ces joints de cardans téléscopiques sont prévues pour des applications légères.
- Le couple maxi en longueur ouverte doit être testé de manière empirique en fonction de l'application.
- La transmission est assurée par deux tubes en laiton carrés étirés qui peuvent le cas échéant être raccourcis. Ces pièces profilées empêchent tout jeu de torsion pouvant survenir dans les douilles en fonction des tolérances.
- Pour raccourcir des arbres téléscopiques, il faut raccourcir la même longueur des deux côtés.
- Vitess maxi : 1000 tr/min.
- Angle maximum simple a = 45°.
Sur demande
- Douilles de réduction pour autres alésages.
