COMBINED ROLLER-GUIDE HEAVY LOAD (Model : B2-GCF)

B2-GCF COMBINED ROLLER-GUIDE HEAVY LOAD

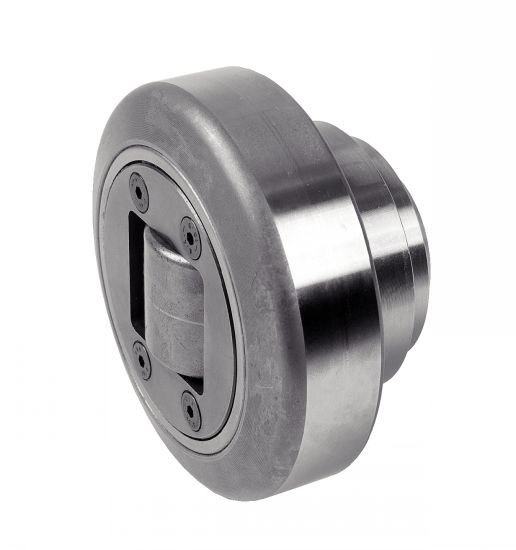

Photos

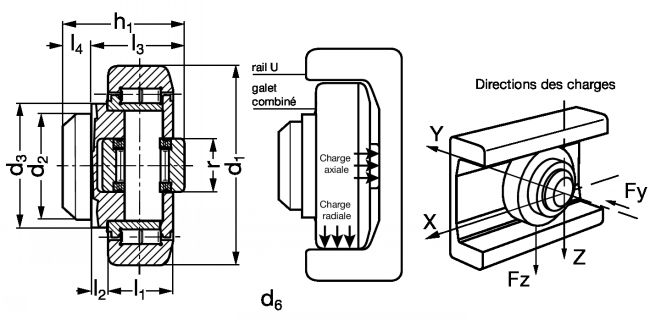

Dessins techniques

Information

Guidage à galets combinés fortes charges - modèle B2-GCF

Caractéristiques
- Galet monobloc avec roulements à rouleaux cylindriques combinés pour charges axiales et radiales selon norme DIN 620, classe PN (PO).
- Conception simple et robuste.
- Très fortes capacités de charges admissibles axialement et radialement.
- Galets lubrifiés à vie (suffixe PP) avec graisse au lithium grade 3.
- Température admissible :
. 120°C en continu,
. 150°C en pointe.

Matières
- Bague extérieure en acier de cémentation trempé 62 -2 HRC.
- Bague intérieure en acier 100 C6 trempé 62 -2 HRC.
- Moyeu en acier soudable E 36.2 / St 52 C.

Sur demande
- Autres dimensions.
- Version haute température : 180 à 250° C.
- Version inoxydable uniquement sur tailles 70 et 80.
- Galets radiaux (sans le galet central).

Montage
- Rail standard en acier brut avec profil en U ou en I utilisables pour la plupart des applications.
- Montage rapide grâce aux différentes brides soudées aux galets.
- Réglage final par entretoises adaptées.

Quantity

CAD
+
CAD
D
NC
B2-GCF-060-01-PP
60
62,5
30
37,5
20
9
30,5
7
42
20
31
35,5
11
11,5
8,87
2,95
B2-RU-060-00

CAD
D
NC
B2-GCF-070-01-PP
70
70,1
35
44
23
10,5
36
8
48
22
45,5
51
14
13
11,4
3,15
B2-RU-070-00
B2-RI-070-10
CAD
D
NC
B2-GCF-080-01-PP
80
77,7
40
48
23
10,5
36,5
11,5
54
24
48
56,8
18
18
12,87
5
B2-RU-080-00
B2-RI-080-10
CAD
D
NC
B2-GCF-090-01-PP
90
88,4
45
57
30
10,5
44
13
59
26
68
72
23
23
20,37
5,1
B2-RU-090-00
B2-RI-090-10
CAD
NC
NC
B2-GCF-110-01-PP
110
107,7
60
69
31
20
55
14
71
34
81
95
31
36
24,06
8,9
B2-RU-110-00
B2-RI-110-10
CAD
NC
NC
B2-GCF-120-01-PP
120
123
60
72,3
37
14
56
16,3
80
40
110
132
43
50
33,44
9,8
B2-RU-120-00
B2-RI-120-10
CAD
NC
NC
B2-GCF-150-01-PP
150
149
60
78,5
45
8,5
58,5
20
103
50
151
192
68
71
51,94
17,4
B2-RU-150-00


1. Pour toutes définitions impliquant la combinaison rail + galet, se reporter aux capacités "charges sur rail".
Pour toutes définitions impliquant l'utilisation du galet sans le rail, se reporter aux capacités "charges sur galet".
Charges maximales admissibles par le galet calculées selon normes ISO 76 et 281/1.
1 kN = 100 kg
