SELF-ALIGNING LINEAR GUIDES HIGHT PERFORMANCE HAUTE PERFORMANCE (Model : B2-GGRH)

Guidage à galets autoalignant haute performance - Rollon - modèle B2-GGRH

Caractéristiques
- Grande compacité.
- Faible niveau sonore.
- Chariot équipé de racleurs frontaux et de joints latéraux pour utilisation en milieux pollués.
- Vitesse de déplacement de 3 à 7m/s.
- 3 galets sur le chariot.

Matières
- Corps de chariot : acier zingué.
- Racleurs frontaux en polyester avec feutres de lubrification, joints latéraux en PVC.
- Galets en acier à roulement 100Cr6.
- Rail monobloc en acier au carbone traité anticorrosion (zingage électrolytique) sauf sur les chemins de roulement trempés par induction et rectifiés pour les tailles 28 et 43. Pour la taille 18, le rail est traité par le processus de nitruration Rollon-Nox.

Applications
- Plateformes et praticables d'accès.
- Transtockeurs.
- Machines de découpe.
- Palettiseurs multiaxes.

Sur demande
- Chariots livrés montés sur leurs rails (préciser « E » dans le code de commande).
- Chariots jusqu'à 6 galets pour fortes charges.
- Rails non percés.

Montage
Les chariots livrés séparément doivent être ajustés sur le rail par le réglage du galet central excentrique (clef de réglage fournie).

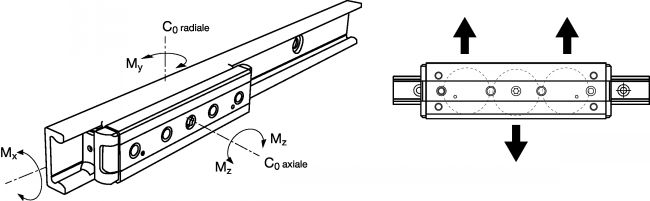

Le chariot 3 galets doit toujours être monté afin que la charge statique radiale C0 soit reprise par les deux galets concentriques.

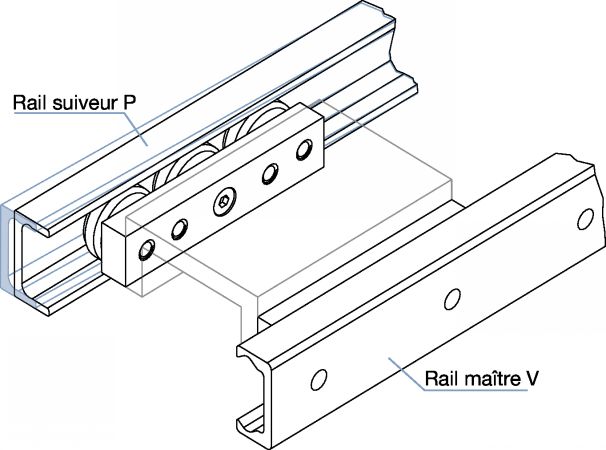

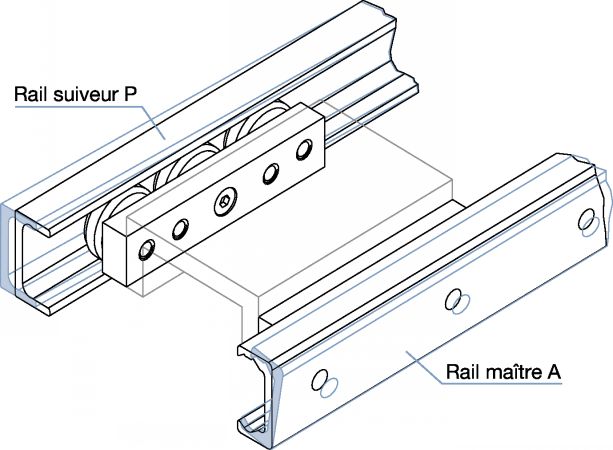

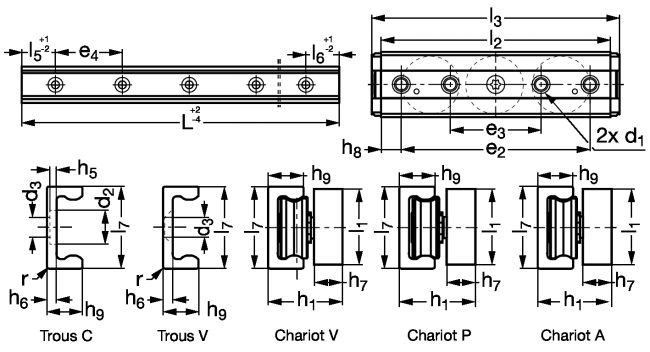

2 possibilités de fixation du rail :
. rail C avec trous cylindriques lamés pour vis Torx permettant un montage précis ; même en présence de vibrations le rail reste bien fixé. Les vis Torx sont fournies.
. rail V avec trous fraisés pour vis à tête fraisée permettant un montage rapide car les vis agissent comme élément de positionnement, mais le réglage est limité. Les vis ne sont pas fournies.
