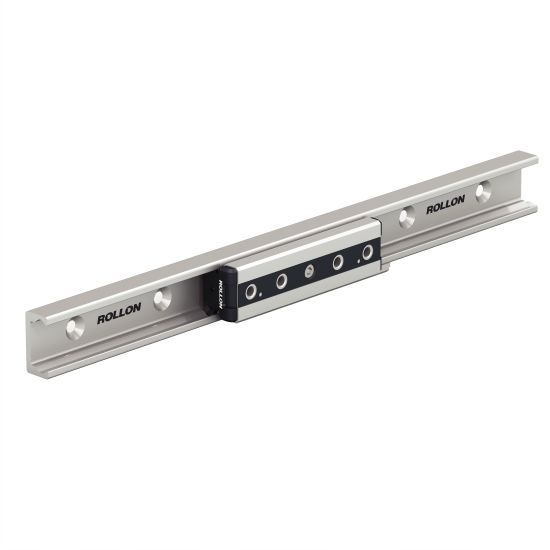

SELF-ALIGNING LINEAR GUIDES (Model : B2-GGRW)

Guidage à galets autoalignant - Rollon - modèle B2-GGRW

Caractéristiques
- Grande compacité.
- Faible niveau sonore.
- Chariot équipé de racleurs frontaux et latéraux pour utilisation en milieux pollués.
- Vitesse de déplacement de 3 à 9 m/s.
- 3 galets sur le chariot.
Matières
- Corps de chariot : acier zingué.
- Racleurs frontaux en polyester avec feutres de lubrification + joints latéraux en PVC.
- Galets en acier à roulement 100Cr6.
- Rails monobloc en acier au carbone traité anticorrosion par zingage électrolytique sauf sur les chemins de roulement rectifiés.
Applications
- Guidages de portes.
- Machines de découpe.
- Palettiseurs multiaxes.
- Butées arrières de machines-outils.
Sur demande
- Chariots à 4, 5 ou 6 galets pour fortes charges.
- Rails non percés.
Montage
Les chariots sont livrés montés sur leurs rails si commandés en ensemble complet.

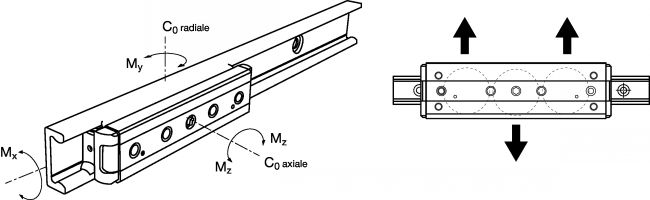

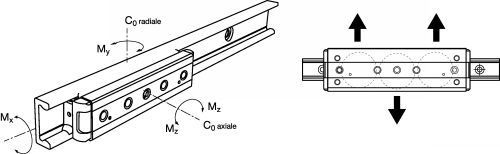

Le chariot 3 galets doit toujours être monté afin que la charge statique radiale C0 soit reprise par les deux galets concentriques.

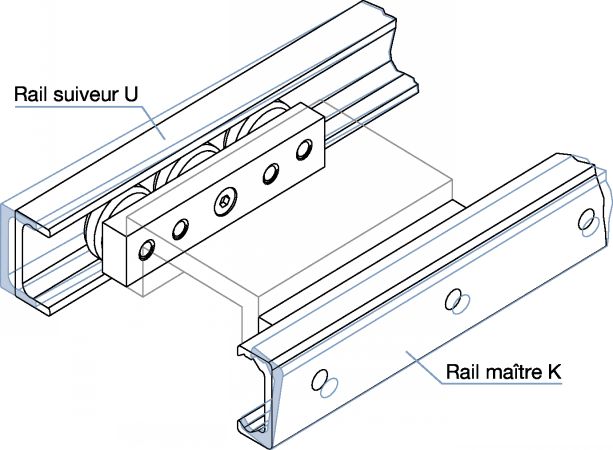

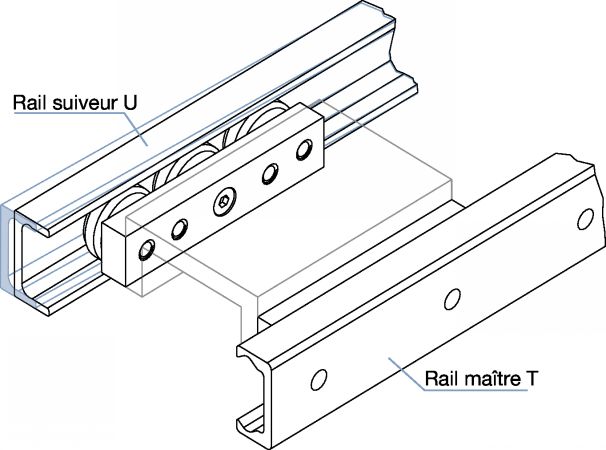

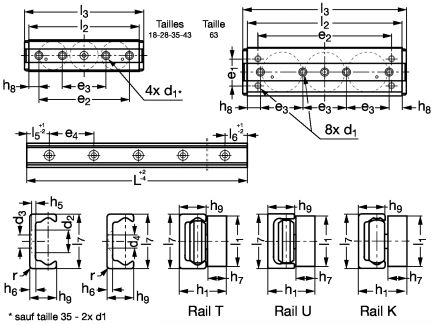

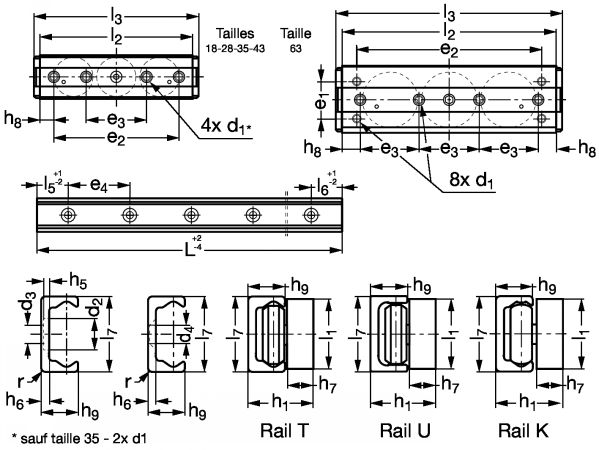

2 possibilités de fixation du rail :
. rail C avec trous cylindriques lamés pour vis Torx permettant un montage précis ; même en présence de vibrations le rail reste bien fixé. Les vis Torx sont fournies.
. rail V avec trous fraisés pour vis à tête fraisée permettant un montage rapide car les vis agissent comme élément de positionnement, mais le réglage est limité. Les vis ne sont pas fournies.
