Plastic Guide Rails TP with profile

A2-111-TP PLASTIC GUIDE RAILS TP WITH PROFILE SIMPLE À ROULEAUX PROFIL TP À CORNIÈRE

Photos

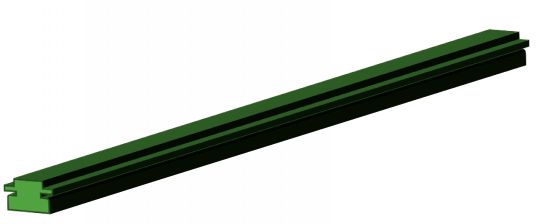

Glissière pour chaîne

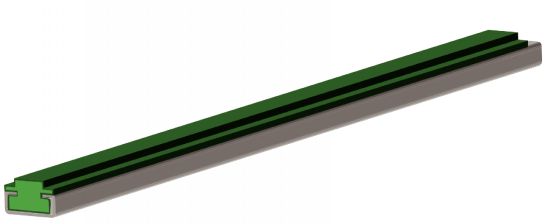

Glissière avec la cornière

Dessins techniques

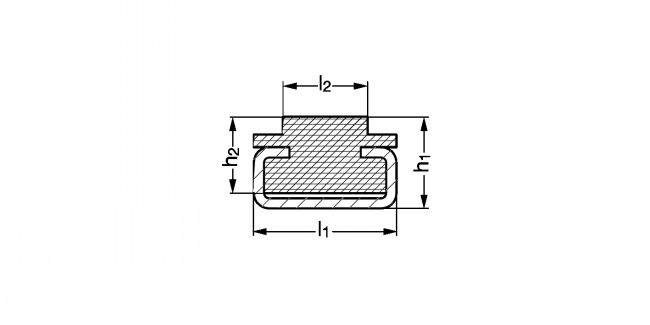

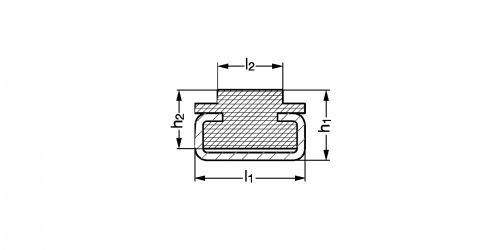

Glissière pour chaîne - Plan
Direct Transmission
EXAMPLE OF ORDER : Glissière seule + Cornière
A2-111-TP-06-20-15 + A2-12-P-20-10

Information

Glissière pour chaîne simple à rouleaux profil TP à cornière - modèle A2-111-TP

Matière
- Polyéthylène PE UHMW.
- Dureté : 64/67 Shore D.
Caractéristiques
- Coefficient de dilatation thermique : 2 mm/m par tranche de 10°C.
- La référence A2-111-TP ne concerne que la glissière en polyéthylène.
- Conditionné par longueur de 2m.
Utilisation
- Température maxi d'utilisation : 80°C.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
A2-111-TP-06-20-15
06 B-1
20
5,4
17
15
1,5
0,23
A2-12-P-20-10
CAD
D
NC
A2-111-TP-08-20-15
08 B-1
20
7,4
17
15
2,2
0,22
A2-12-P-20-10
CAD
D
NC
A2-111-TP-10-20-15
10 B-1
20
9,2
17
15
2,6
0,21
A2-12-P-20-10
CAD
D
NC
A2-111-TP-12-20-15
12 B-1
20
11,3
17
15
2,4
0,22
A2-12-P-20-10
CAD
D
NC
A2-111-TP-16-28-15
16 B-1
28
16,5
18
15
3,5
0,29
A2-12-P-28-12
CAD
NC
NC
A2-111-TP-20-38-20
20 B-1
38
19
27
20
4,3
0,58
A2-12-P-38-18
