Plastic Guide Rails EP with profile

A2-111-EP PLASTIC GUIDE RAILS EP WITH PROFILE SIMPLE À ROULEAUX PROFIL EP À CORNIÈRE

Photos

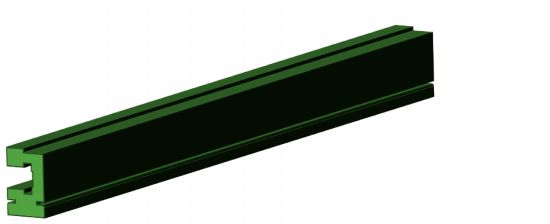

Glissière pour chaîne

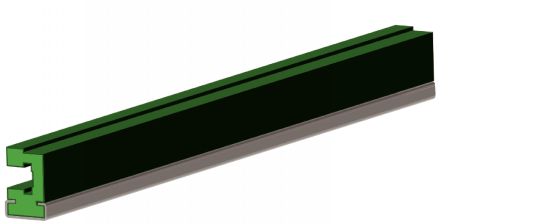

Glissière avec la cornière

Dessins techniques

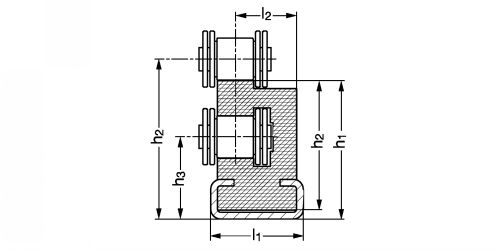

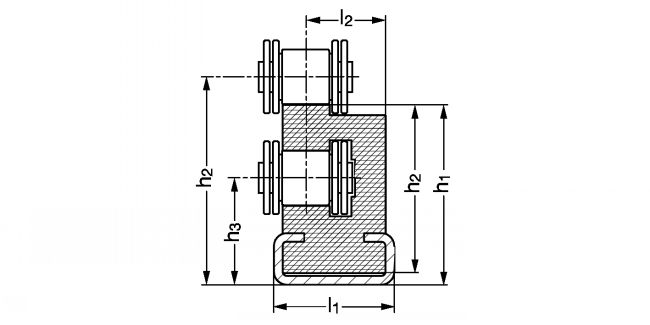

Glissière pour chaîne - Plan
Direct Transmission
EXAMPLE OF ORDER : Glissière seule + Cornière
A2-111-EP-06-28,4-20 + A2-12-P-20-10

Information

Glissière pour chaîne simple à rouleaux profil EP à cornière - modèle A2-111-EP

Matière
- Polyéthylène PE UHMW.
- Dureté : 64/67 Shore D.
Caractéristiques
- Coefficient de dilatation thermique : 2 mm/m par tranche de 10°C.
- La référence A2-111-EP ne concerne que la glissière en polyéthylène.
- Conditionné par longueur de 2m.
Utilisation
- Température maxi d'utilisation : 80°C.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A2-111-EP-06-28,4-20
06 B-1
20
17,3
28,4
26,4
19,5
31,6
0,38
A2-12-P-20-10
CAD
D
NC
A2-111-EP-08-30,5-20
08 B-1
20
16,5
30,5
28
18,9
34,8
0,35
A2-12-P-20-10
CAD
NC
NC
A2-111-EP-10-36-20
10 B-1
20
15,5
36
34,4
21,2
41,1
0,41
A2-12-P-20-10
CAD
NC
NC
A2-111-EP-12-41,5-28
12 B-1
28
22,3
41,5
38,5
24,8
47,5
0,72
A2-12-P-28-12
CAD
NC
NC
A2-111-EP-16-61,4-38
16 B-1
38
29,7
61,4
52,4
34
69,4
1,32
A2-12-P-38-18
