ROLLER FOR VEE RAILS (Model : B2-FR)

B2-FR ROLLER FOR VEE RAILS

Photos

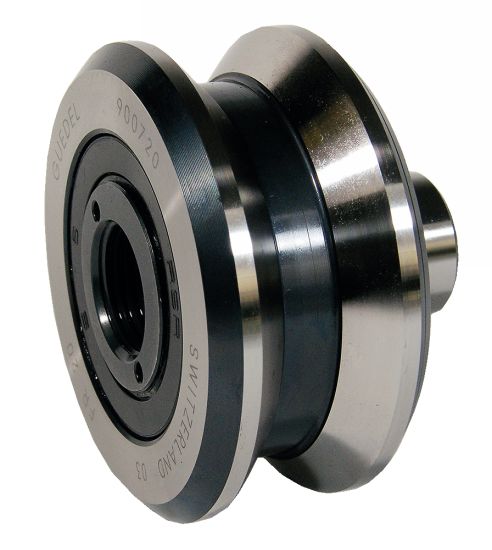

Galet de guidage en V

Dessins techniques

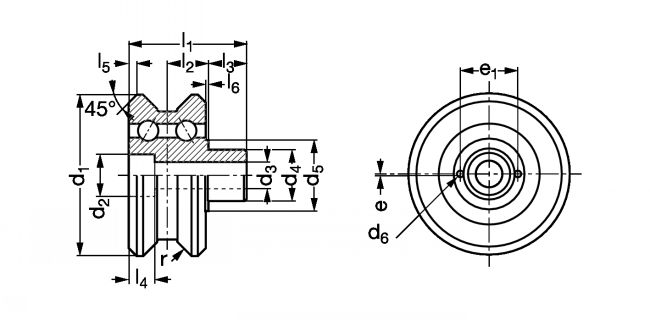

Galet de guidage en V - Plan
See related products
GUDEL
EXAMPLE OF ORDER : Référence
B2-FR 15

Information

Galet de guidage en V - modèle B2-FR

Matières
- Acier trempé rectifié 100 Cr6 (1.305).

Exécutions
- Galets à deux rangées de billes, à contact oblique 25° et étanche.
- Lubrification initiale calculée pour une durée de 100 000 km.
- Reprises de charges importantes en axial et radial.
- Montage sans jeu ou précontraint en combinant les galets concentriques et excentriques.

Sur demande
- Galets inoxydable X46Cr13.
- Jeu axial réduit pour grande précision et rigidité élevée.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B2-FR 10
excentrique
10
900710
42
10,5
6,4
15
20,8
30
10,5
10
6,8
2
1
15,4
2,6x3
200
1
12000
4900
1060
5300
CAD
D
NC
B2-FR 10 Z
concentrique
10
900712
42
10,5
6,4
15
20,8
30
10,5
10
6,8
2
1
15,4
2,6x3
200
0
12000
4900
1060
5300
CAD
D
NC
B2-FR 15
excentrique
15
900715
53
13,5
8,4
15
23,8
35
12
12
9
2
1
18,5
2,6x3
250
1
9000
7200
1560
6800
CAD
NC
NC
B2-FR 15 Z
concentrique
15
900717
53
13,5
8,4
15
23,8
35
12
12
9
2
1
18,5
2,6x3
250
0
9000
7200
1560
6800
CAD
D
NC
B2-FR 20
excentrique
20
900720
63
16,5
10,5
20
27,7
46
16
15
11
3
1
22,5
2,6x3
300
1
7000
10200
2200
9500
CAD
D
NC
B2-FR 20 Z
concentrique
20
900722
63
16,5
10,5
20
27,7
46
16
15
11
3
1
22,5
2,6x3
300
0
7000
10200
2200
9500
CAD
D
NC
B2-FR 25
excentrique
25
900725
77
20,5
13
25
35,6
60
20,5
20
13
3,5
1
27,5
4,1x4,5
360
1
5600
16300
3530
15000
CAD
NC
NC
B2-FR 25 Z
concentrique
25
900727
77
20,5
13
25
35,6
60
20,5
20
13
3,5
1
27,5
4,1x4,5
360
0
5600
16300
3530
15000
CAD
NC
NC
B2-FR 35
excentrique
35
900735
107
28,5
17
40
56,9
84
30
25
17,5
7,5
1
42
4,1x4,5
500
1
3600
28400
6150
32000
CAD
D
NC
B2-FR 35 Z
concentrique
35
900737
107
28,5
17
40
56,9
84
30
25
17,5
7,5
1
42
4,1x4,5
500
0
3600
28400
6150
32000

1. Capacité de charge dynamique du galet calculée pour une distance parcourue théorique de 1 000 km.
2. Capacité de charge dynamique du galet calculée pour une distance parcourue théorique de 100 000 km.
1 kN = 100 kg
