Shrink Disks SDG

A5-SDG 71/72 SHRINK DISKS SDG POUR TRANSMISSION DE COUPLES ÉLEVÉS

Photos

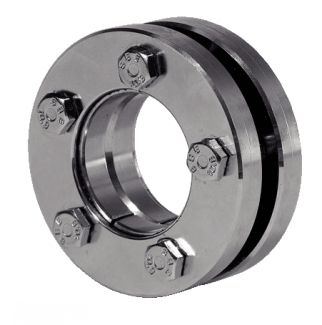

Frette extérieure type SDG

Dessins techniques

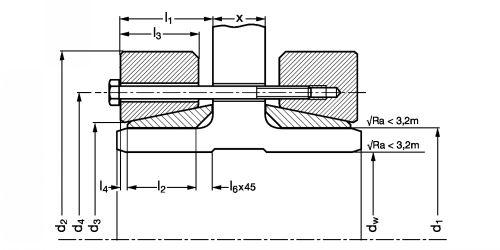

Frette extérieure type SDG - Plan
Pour le montage
Pour le montage
Stuwe
EXAMPLE OF ORDER : Référence
A5-SDG-24-72-24

Information

Matière
- Acier.
Caractéristiques
- Données valables avec utilisation impérative de visserie classe 10.9
- Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.
Application
- Frette extérieure à disques de serrage.
Sur demande
- Autres diamètres dw.
- Visserie classe 10.9.
Important
- Les frettes sont livrées sans la visserie. La visserie est livrée sur demande .

Files

Schéma 0

Schéma 1

Schéma 2

Quantity

CAD
+
CAD
NC
NC
A5-SDG-24-72-24
24
19 / 20 / 21
50
26
36
11
9
7,8
2
2
6 x M5
5
0,23 / 0,27 / 0,31
24 / 27 / 29
0,2
CAD
NC
NC
A5-SDG-30-72-30
30
24 / 25 / 26
60
32
44
12
10
8,5
2
2
6 x M5
5
0,39 / 0,43 / 0,48
32 / 35 / 37
0,3
CAD
NC
NC
A5-SDG-36-72-36
36
28 / 30 / 34
72
39
52
13
11
9,5
2
2
5 x M6
12
0,61 / 0,73 / 1
43 / 48 / 59
0,5
CAD
NC
NC
A5-SDG-36-72-38
38
28 / 30 / 34
72
39
52
13
11
9,5
2
2
5 x M6
12
0,61 / 0,73 / 1
43 / 48 / 59
0,5
CAD
NC
NC
A5-SDG-44-72-44
44
34 / 35 / 38
80
47
61
14
12
11
2
2
6 x M6
12
1,01 / 1,09 / 1,34
59 / 62 / 71
0,6
CAD
NC
NC
A5-SDG-50-72-50
50
38 / 40 / 42
90
53
75
15
13
12
2
2
8 x M6
12
1,4 / 1,5 / 1,7
71 / 77 / 83
0,8
CAD
NC
NC
A5-SDG-55-72-55
55
42 / 45 / 48
100
58
75
17
14
13
3
2,5
8 x M6
12
1,7 / 2 / 2,3
79 / 88 / 97
1,1
CAD
NC
NC
A5-SDG-62-72-60
60
48 / 50 / 52
110
66
86
17
14
13
3
2,5
9 x M6
12
2,3 / 2,6 / 2,8
97 / 103 / 109
1,3
CAD
NC
NC
A5-SDG-62-72-62
62
48 / 50 / 52
110
66
86
17
14
13
3
2,5
9 x M6
12
2,3 / 2,6 / 2,8
97 / 103 / 109
1,3
CAD
NC
NC
A5-SDG-68-72-68
68
50 / 55 / 60
115
72
86
17
14
13
3
2,5
9 x M6
12
2,3 / 2,9 / 3,6
92 / 105 / 119
1,4
CAD
NC
NC
A5-SDG-80-72-75
75
60 / 65 / 70
138
84
100
20
17
13
3
4
7 x M8
29
3,8 / 4,6 / 5,5
127 / 142 / 158
2,5
CAD
D
NC
A5-SDG-80-72-80
80
60 / 65 / 70
138
84
100
20
17
13
3
4
7 x M8
29
3,8 / 4,6 / 5,5
127 / 142 / 158
2,5
CAD
NC
NC
A5-SDG-90-72-85
85
65 / 70 / 75
155
94
114
24
20
17
4
5
10 x M8
29
5,8 / 6,9 / 8,2
179 / 198 / 218
3,7
CAD
NC
NC
A5-SDG-90-72-90
90
65 / 70 / 75
155
94
114
24
20
17
4
5
10 x M8
29
5,8 / 6,9 / 8,2
179 / 198 / 218
3,7
CAD
NC
NC
A5-SDG-100-72-95
95
70 / 75 / 80
170
104
124
26
22
19
4
5
12 x M8
29
7,4 / 8,7 / 10,2
212 / 233 / 254
4,9
CAD
NC
NC
A5-SDG-100-72-100
100
70 / 75 / 80
170
104
124
26
22
19
4
5
12 x M8
29
7,4 / 8,7 / 10,2
212 / 233 / 254
4,9
CAD
NC
NC
A5-SDG-110-72-105
105
80 / 85 / 90
185
114
136
29
24
22
5
5
9 x M10
58
10,8 / 12,5 / 14,3
270 / 294 / 317
6,2
CAD
NC
NC
A5-SDG-110-72-110
110
80 / 85 / 90
185
114
136
29
24
22
5
5
9 x M10
58
10,8 / 12,5 / 14,3
270 / 294 / 317
6,2

1. d1 H7/f7.
2. dw H7/h6 H7/g6>160.
3. frette non serrée.
4. Vis DIN 933 Cl 10.9. La visserie est livrée sur demande.
Ts : couple maximum de serrage des vis.
T : couple maximum transmissible lorsque F=0.
F : effort axial maximum T=0.
Les notions de couple sont données à titre d'exemple pour les valeurs dw affichées.

Retour en haut
