LEGRIS (Model : LEGRIS 3109)

LEGRIS 3109 LEGRIS

Photos

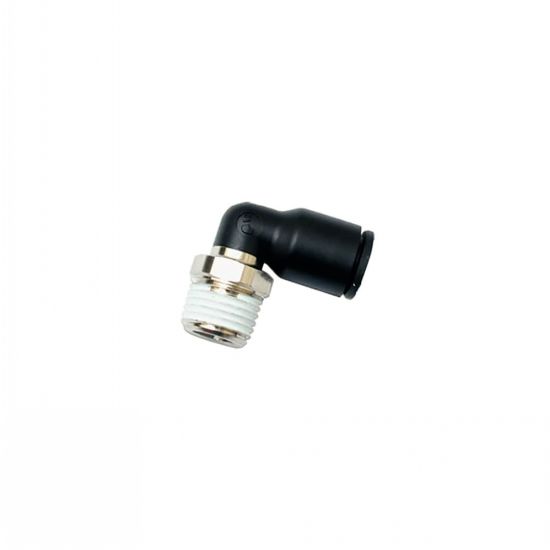

Équerre à piquage mâle, NPT - LEGRIS 3C09

Dessins techniques

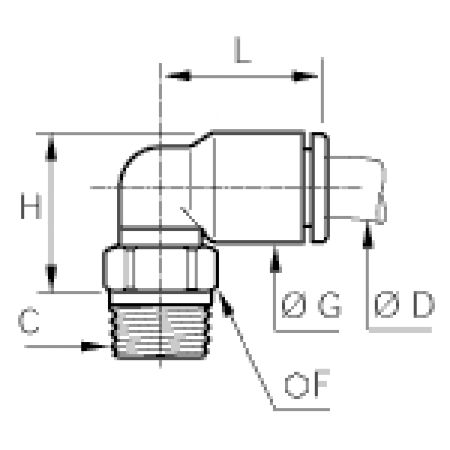

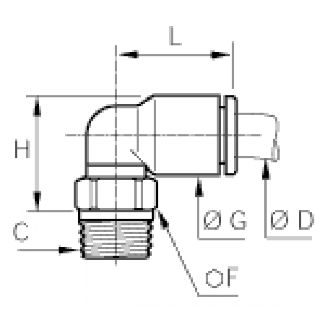

Équerre à piquage mâle, NPT - LEGRIS 3C09 - Plan
LEGRIS
EXAMPLE OF ORDER : Référence
3109 04 11

Information

Équerre à piquage mâle, NPT - modèle PARKER LEGRIS 3C09

MATIERE
- Corps : Polymère technique.
- Embase : Laiton nickelé.
- Joint : NBR.
- Rondelle : acier inox .
- Traitement surface : PTFE.
UTILISATION
- Pression maxi : 20 bars.
- Température d'utilisation : - 20°C à +80°C

Files

Schéma 0

Quantity

CAD
+

D
NC
3109 04 10
4
R1/8
10
8,5
13,5
14

D
NC
3109 04 13
4
R1/4
14
8,5
14
14

D
NC
3109 04 17
4
R3/8
17
8,5
13,5
14

D
NC
3109 06 10
6
R1/8
10
10,5
15,5
16

D
NC
3109 06 13
6
R1/4
14
10,5
16
16

D
NC
3109 06 17
6
R3/8
17
10,5
16
16

NC
NC
3109 06 21
6
R1/2
21
10,5
16,5
16

D
NC
3109 08 10
8
R1/8
10
13,5
19
23

D
NC
3109 08 13
8
R1/4
14
13,5
18
23

D
NC
3109 08 17
8
R3/8
17
13,5
18
23

NC
NC
3109 08 21
8
R1/2
21
13,5
19,5
23

D
NC
3109 10 10
10
R1/8
15
16
23
26,5

D
NC
3109 10 13
10
R1/4
15
16
22
26,5

D
NC
3109 10 17
10
R3/8
17
16
22
26,5

D
NC
3109 10 21
10
R1/2
21
16
22
26,5

D
NC
3109 12 13
12
R1/4
15
19
25
31

D
NC
3109 12 17
12
R3/8
17
19
25
31

D
NC
3109 12 21
12
R1/2
21
19
25
31

D
NC
3109 14 17
14
R3/8
20
22
30,5
35,5

D
NC
3109 14 21
14
R1/2
24
22
28,5
35,5
