A1-74 WORM GEARS - CENTRE DISTANCE IN CASING 50 MM ENTRAXE 50 MM +0,05
Photos

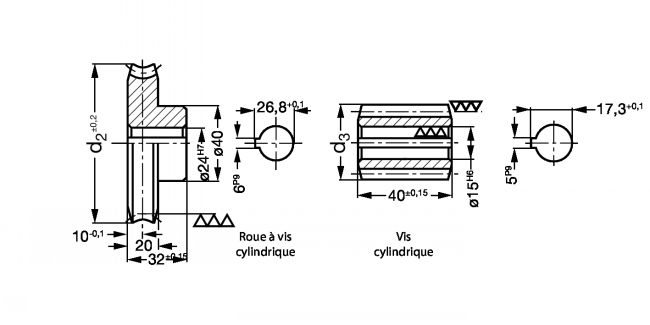

Dessins techniques
![Mädler](https://www.michaud-chailly.fr/custom/images/marque/gt/madler/michaud-chailly-madler-pmar1.png)
EXAMPLE OF ORDER : | Réf.+Réf. A1-743-4+A1-744-4 |
Information

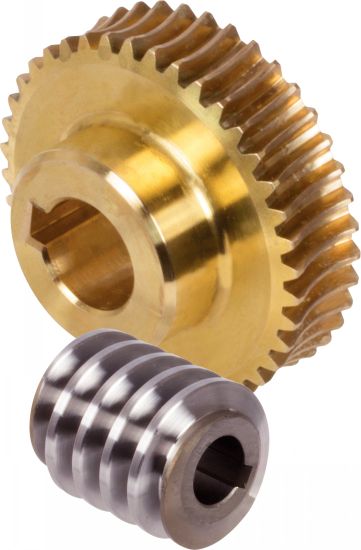

Engrenage à vis cylindrique - Montage carter Entraxe 50 mm +0,05 - modèle A1-74
Matières

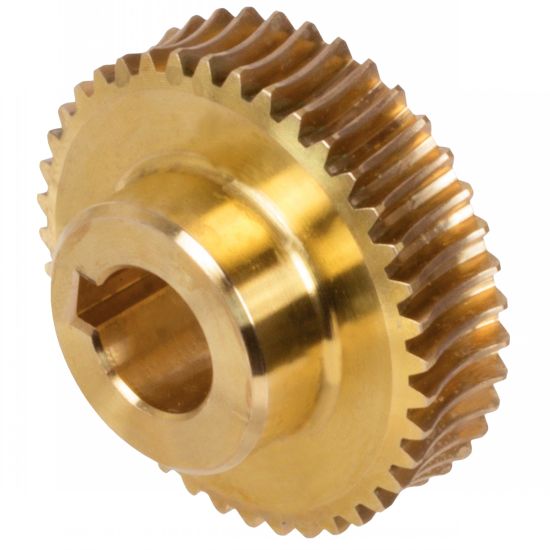

- Roue à vis cylindrique : laiton CuZn40Al2 spécial.

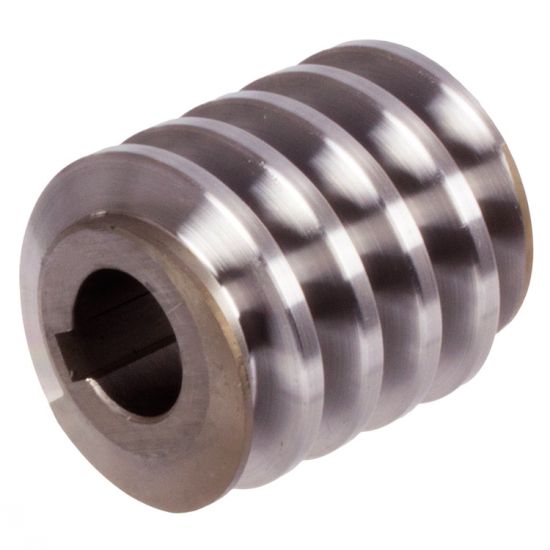

- Vis cylindrique : 11SMnPb30 avec contrôle de fissures, cémenté HV 620-700, rectifié.
Caractéristiques
- Angle d'inclinaison à droite.
- Angle de pression : 15°.
Utilisation
- Montage dans le carter sans usinage, donc installation rapide.
