Bevel Gears, Steel, Spiral Tooth System - Modul 2,5

A1-51 BEVEL GEARS, STEEL, SPIRAL TOOTH SYSTEM - MODUL 2,5 MODULE 2,5

Photos

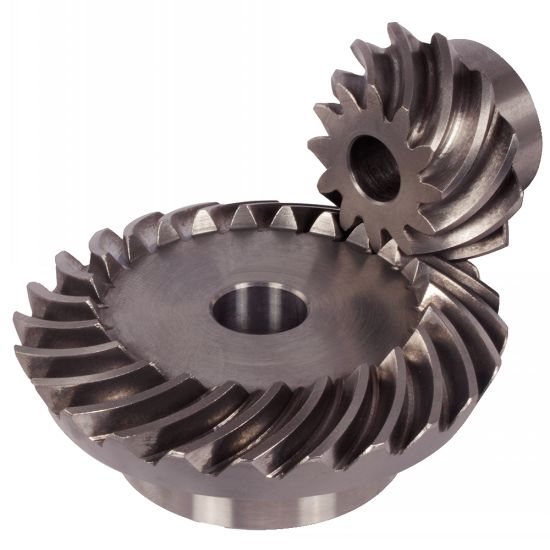

Engrenage spiro-conique en acier

Dessins techniques

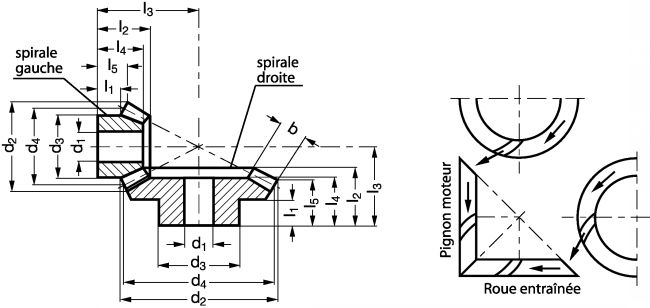

Engrenage spiro-conique en acier - Plan
Mädler
EXAMPLE OF ORDER : Couple complet
A1-51-20-20

Information

Engrenage spiro-conique en acier Module 2,5 - modèle A1-51 - Couple spiro-conique

Matière
- Acier 16MnCr5.
Caractéristiques
- Denture spirale cyclo-palloide.
- Flancs de dents trempés par induction.
- Qualité de denture : 8 DIN 3967.
- Angle des axes : 90°.
- Moyeux et alésages non trempés.
Utilisation
- Les roues fonctionnent par paire au rapport indiqué dans le tableau.
L'ensemble de ces deux roues forme un engrenage
Sur demande
- Livrable avec rainure de clavette.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-51-20-20
1 : 1
20
20(1)
91,54
56
88
20
18
36,91
65
34
22,77
130,5
1700
CAD
NC
NC
A1-51-25-25
1 : 1
25
20(1)
99,53
54
96
19
16
37,21
70
32
23,78
154,7
2000
CAD
NC
NC
A1-51-28-28
1 : 1
28
20(2)
109,9
70
106,4
20
25
47,7
85
44
33,6
98,6
3400
CAD
NC
NC
A1-51-16-24
1,5 : 1
16/24
16/20(1)
68,17/98,76
40/54
64/96
16/16
14/14
31,73/28,92
65/50
25/23
18,39/20,09
83,8
1300
CAD
NC
NC
A1-51-11-22
2 : 1
11/22
16/20(2)
57,2/107,1
40/70
52,5/105
20/20
15/20
36,6/44,6
69,97/59,95
36,6/39
18,7/35,9
17,8
2000
CAD
NC
NC
A1-51-13-26
2 : 1
13/26
16/25(1)
60,49/114,19
39/54
56/112
20/20
15/21
38,21/38,02
75,13/55
34/30
20,11/29,26
84
1400
CAD
D
NC
A1-51-10-25
2,5 : 1
10/25
16/25(1)
45,41/101,50
33/54
40/100
15/15
11/22
27,38/37,34
62,33/50
24,5/30
16,05/31,97
45,8
1200
CAD
NC
NC
A1-51-10-30
3 : 1
10/30
16/25(1)
43,09/113,71
27/54
37,5/112,5
15/15
12/24
28,79/37,62
69,84/50
26,5/32
19,61/33,24
45,8
1100

1. Surface d'appui de moyeu et des alésages rectifiés.
2. Non trempé.
