Bevel Gears, Steel, Spiral Tooth System - Modul 2

A1-50 BEVEL GEARS, STEEL, SPIRAL TOOTH SYSTEM - MODUL 2 MODULE 2,0

Photos

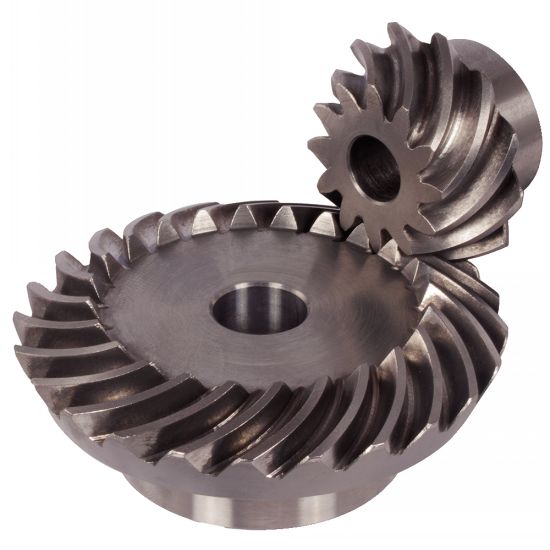

Engrenage spiro-conique en acier

Dessins techniques

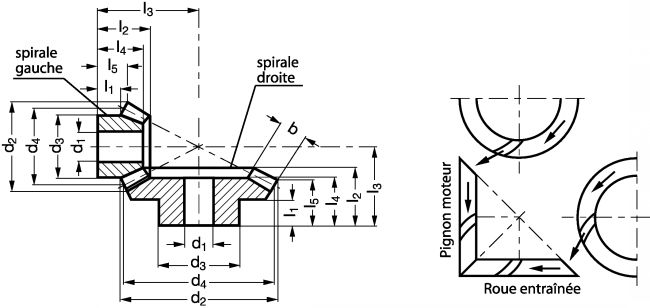

Engrenage spiro-conique en acier - Plan
Mädler
EXAMPLE OF ORDER : Couple complet
A1-50-20-20

Information

Engrenage spiro-conique en acier Module 2,0 - modèle A1-50 - Couple spiro-conique

Matière
- Acier 16MnCr5.
Caractéristiques
- Denture spirale cyclo-palloide.
- Flancs de dents trempés par induction.
- Qualité de denture : 8 DIN 3967.
- Angle des axes : 90°.
- Moyeux et alésages non trempés.
Utilisation
- Les roues fonctionnent par paire au rapport indiqué dans le tableau.
L'ensemble de ces deux roues forme un engrenage
Sur demande
- Livrable avec rainure de clavette.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-50-20-20
1 : 1
20
16(1)
72,82
45
70
16
15
32,73
55
28
21,42
66,7
973
CAD
NC
NC
A1-50-25-25
1 : 1
25
16(1)
80,33
45
78
14
15
32,31
60
29
22,41
72,8
1200
CAD
NC
NC
A1-50-26-26
1 : 1
26
16(2)
82,8
55
80
16
20
37,7
65
35
26,4
42
1581
CAD
D
NC
A1-50-16-24
1,5 : 1
16/24
10/16(1)
53,33/77,20
35/39
50/75
11/11
6/15
22,06/28,30
48,45/45
18/24
13,61/21,68
40,3
561
CAD
D
NC
A1-50-12-24
2 : 1
12/24
12/16(2)
45,1/84,5
30/50
41,50/83
15/15
12/15
27,8/32,6
54,94/44,97
27,8/29
14,4/26
10,1
846
CAD
NC
NC
A1-50-13-26
2 : 1
13/26
10/16(1)
48,59/91,75
30/40
45/90
15/15
15/22
33,01/35,88
63,65/50
30/30
20,88/29,31
40,2
818
CAD
NC
NC
A1-50-10-30
3 : 1
10/30
8/20(1)
36,47/96,97
22/48
32/96
13/13
11/19
25,64/29,39
60,52/40
24/25
17,69/25,59
25,4
638

1. Surface d'appui de moyeu et des alésages rectifiés.
2. Non trempé.
