Bevel Gears, Steel, Spiral Tooth System - Modul 0,6

A1-46 BEVEL GEARS, STEEL, SPIRAL TOOTH SYSTEM - MODUL 0,6 MODULE 0,6

Photos

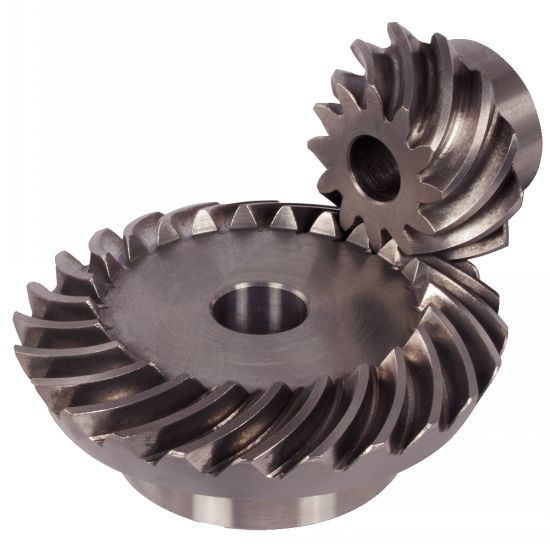

Engrenage spiro-conique en acier

Dessins techniques

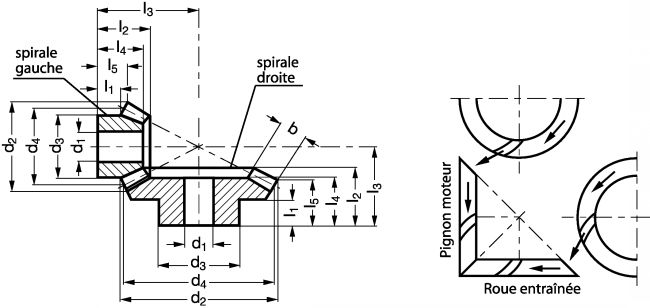

Engrenage spiro-conique en acier - Plan
Mädler
EXAMPLE OF ORDER : Couple complet
A1-46-25-25

Information

Engrenage spiro-conique en acier Module 0,6 - modèle A1-46 - Couple spiro-conique

Matière
- Acier 42CrMo4.
Caractéristiques
- Denture spirale cyclo-palloide.
- Flancs de dents trempés par induction.
- Qualité de denture : 8 DIN 3967.
- Angle des axes : 90°.
- Moyeux et alésages non trempés.
Utilisation
- Les roues fonctionnent par paire au rapport indiqué dans le tableau.
L'ensemble de ces deux roues forme un engrenage
Sur demande
- Livrable avec rainure de clavette.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
A1-46-25-25
1 : 1
25
6
23,3
19
22,5
6
7,2
13,4
20
12
9,2
2,1
50
CAD
NC
NC
A1-46-30-30
1 : 1
30
8
27,8
22
27
7
7,0
14,9
23
13
9,9
3
75
CAD
NC
NC
A1-46-35-35
1 : 1
35
8
32,3
25
31,5
8
7,2
16,3
26
15
10,6
3,5
116
CAD
D
NC
A1-46-22-33
1,5 : 1
22/33
6/8
20,8/30,3
17/20
19,8/29,7
7/7
7/8
14,3/15,5
23/21
13/14
8,5/11,6
2,2
116
CAD
NC
NC
A1-46-22-44
2 : 1
22/44
6/10
20,8/40,1
16/25
19,8/39,6
8/8
7,4/8
15,6/17,2
28/23
15/15
8,5/13,6
2,3
116
CAD
NC
NC
A1-46-22-55
2,5 : 1
22/55
6/10
20,9/49,9
16/30
19,8/49,5
10/10
6,8/8
16,7/19,3
32/25
16/16
7,5/15,6
2,6
172
CAD
D
NC
A1-46-20-60
3 : 1
20/60
6/10
19,1/54,3
15/45
18/54
10/10
7,5/8
17/19,7
35/25
17/16
8,2/16,6
2,1
175
