ROD ENDS STAINLESS STEEL/PTFE - MALE (Model : C1-430)

C1-430 ROD ENDS STAINLESS STEEL/PTFE - MALE

Photos

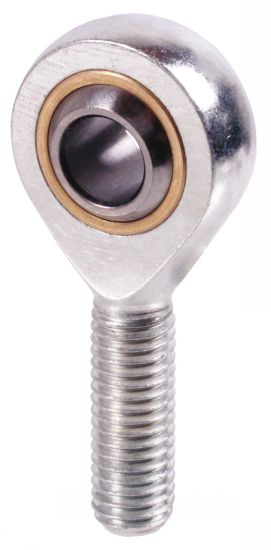

Embout à rotule mâle acier inox/PTFE

Dessins techniques

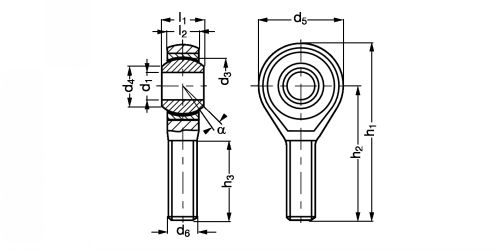

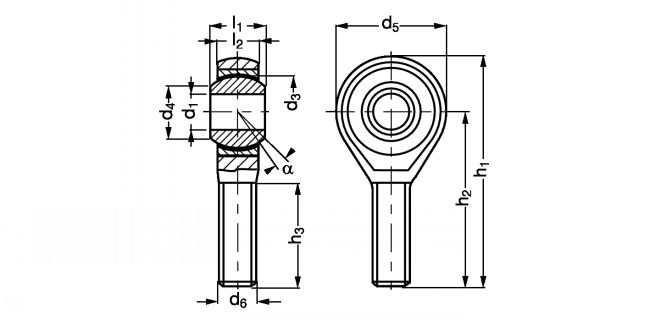

Embout à rotule mâle acier inox/PTFE - Plan
See related products
ASKUBAL
EXAMPLE OF ORDER : Référence
C1-430-5

Information

Embout à rotule mâle acier inox /PTFE - modèle C1-430

Matières
- Corps acier inoxydable .
- Boule acier inoxydable .
- Entretoise en bronze avec un revêtement PTFE.
Caractéristiques
- Selon DIN ISO 12240-4 (DIN 648) série K.
Utilisation
- Température : -10°C à +80°C.
- Aucune lubrification ni maintenance requise.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
C1-430-5
Pas à droite
5
M5
11,1
7,7
19
8
6
42,5
33
19
4
13
0,013
CAD
NC
NC
C1-430-95
Pas à gauche
5
M5
11,1
7,7
19
8
6
42,5
33
19
4
13
0,013
CAD
D
NC
C1-430-6
Pas à droite
6
M6
12,7
8,9
21
9
6,75
46,5
36
21
6
13
0,019
CAD
NC
NC
C1-430-96
Pas à gauche
6
M6
12,7
8,9
21
9
6,75
46,5
36
21
6
13
0,019
CAD
D
NC
C1-430-8
Pas à droite
8
M8
15,8
10,3
25
12
9
54,5
42
25
8
13
0,032
CAD
D
NC
C1-430-98
Pas à gauche
8
M8
15,8
10,3
25
12
9
54,5
42
25
8
13
0,032
CAD
D
NC
C1-430-10
Pas à droite
10
M10
19
12,9
29
14
10,5
62,5
48
28
12
13
0,054
CAD
D
NC
C1-430-910
Pas à gauche
10
M10
19
12,9
29
14
10,5
62,5
48
28
12
13
0,054
CAD
D
NC
C1-430-12
Pas à droite
12
M12
22,2
15,4
33
16
12
70,5
54
32
15
13
0,085
CAD
D
NC
C1-430-912
Pas à gauche
12
M12
22,2
15,4
33
16
12
70,5
54
32
15
13
0,085
CAD
D
NC
C1-430-14
Pas à droite
14
M14
25,4
16,8
37
19
13,5
78,5
60
36
22
15
0,125
CAD
NC
NC
C1-430-914
Pas à gauche
14
M14
25,4
16,8
37
19
13,5
78,5
60
36
22
15
0,125
CAD
D
NC
C1-430-16
Pas à droite
16
M16
28,5
19,3
43
21
15
87,5
66
37
28
15
0,185
CAD
NC
NC
C1-430-916
Pas à gauche
16
M16
28,5
19,3
43
21
15
87,5
66
37
28
15
0,185
CAD
NC
NC
C1-430-18
Pas à droite
18
M18x1,5
31,7
21,8
47
23
16,5
95,5
72
41
35
15
0,26
CAD
NC
NC
C1-430-918
Pas à gauche
18
M18x1,5
31,7
21,8
47
23
16,5
95,5
72
41
35
15
0,26
CAD
D
NC
C1-430-20
Pas à droite
20
M20x1,5
34,9
24,3
51
25
18
103,5
78
45
41
15
0,34
CAD
D
NC
C1-430-920
Pas à gauche
20
M20x1,5
34,9
24,3
51
25
18
103,5
78
45
41
15
0,34
CAD
NC
NC
C1-430-22
Pas à droite
22
M22x1,5
38,1
25,8
55
28
20
111,5
84
48
51
15
0,435
CAD
NC
NC
C1-430-922
Pas à gauche
22
M22x1,5
38,1
25,8
55
28
20
111,5
84
48
51
15
0,435
CAD
D
NC
C1-430-25
Pas à droite
25
M24x2
42,8
29,5
61
31
22
124,5
94
55
58
15
0,59
CAD
D
NC
C1-430-925
Pas à gauche
25
M24x2
42,8
29,5
61
31
22
124,5
94
55
58
15
0,59
CAD
NC
NC
C1-430-30
Pas à droite
30
M30x2
50,8
34,8
71
37
25
145,5
110
66
80
15
1,06
CAD
NC
NC
C1-430-930
Pas à gauche
30
M30x2
50,8
34,8
71
37
25
145,5
110
66
80
15
1,06

Charge de base statique C0 (kN).
Charge de base dynamique C (kN).
