ROD ENDS STEEL/PTFE DIN 648, E-ISO 6126 SERIE INTERNAL THREAD (Model : C1-42)

C1-42 ROD ENDS STEEL/PTFE DIN 648, E-ISO 6126 SERIE INTERNAL THREAD

Photos

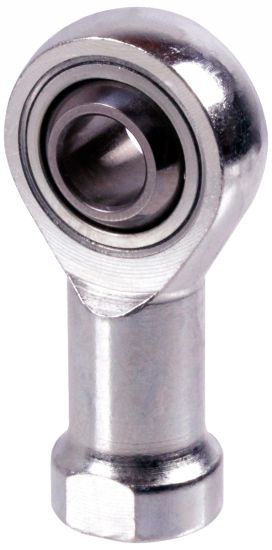

Embout à rotule femelle acier/PTFE

Dessins techniques

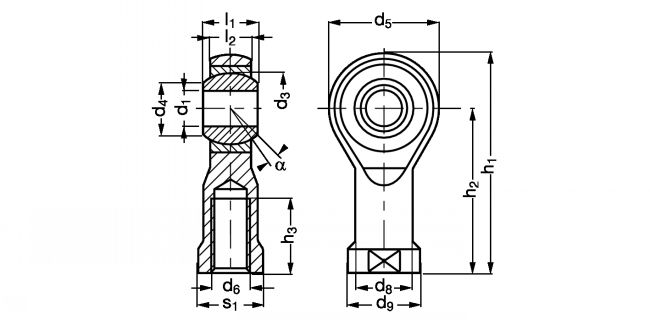

Embout à rotule femelle acier/PTFE - Plan
T21-55
See related products
ASKUBAL
EXAMPLE OF ORDER : Référence
C1-42-6

Information

Embout à rotule femelle acier/PTFE - modèle C1-42

Matières
- Corps en acier.
- Boule en acier.
- Entretoise en acier avec revêtement PTFE.
Caractéristiques
- Selon DIN ISO 12240-4 (DIN 648) série K.
Utilisation
- Température : -10°C à +80°C.
- Aucune lubrification ni maintenance requise.

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
C1-42-5
Pas à droite
5
M5
11,1
19
9
9
11
8
6
36,5
27
8
6
13
0,017
0,017
CAD
D
NC
C1-42-95
Pas à gauche
5
M5
11,1
19
9
9
11
8
6
36,5
27
8
6
13
0,017
0,017
CAD
D
NC
C1-42-6
Pas à droite
6
M6
12,7
21
11
10
13
9
6,75
40,5
30
9
7
13
0,025
0,025
CAD
D
NC
C1-42-96
Pas à gauche
6
M6
12,7
21
11
10
13
9
6,75
40,5
30
9
7
13
0,025
0,025
CAD
D
NC
C1-42-8
Pas à droite
8
M8
15,8
25
14
12,5
16
12
9
48,5
36
12
12
13
0,043
0,043
CAD
D
NC
C1-42-98
Pas à gauche
8
M8
15,8
25
14
12,5
16
12
9
48,5
36
12
12
13
0,043
0,043
CAD
D
NC
C1-42-10
Pas à droite
10
M10
19
29
17
15
19
14
10,5
57,5
43
15
15
13
0,072
0,072
CAD
D
NC
C1-42-910
Pas à gauche
10
M10
19
29
17
15
19
14
10,5
57,5
43
15
15
13
0,072
0,072
CAD
D
NC
C1-42-12
Pas à droite
12
M12
22,2
33
19
17,5
22
16
12
66,5
50
18
23
13
0,107
0,107
CAD
D
NC
C1-42-912
Pas à gauche
12
M12
22,2
33
19
17,5
22
16
12
66,5
50
18
23
13
0,107
0,107
CAD
D
NC
C1-42-14
Pas à droite
14
M14
25,4
37
22
20
25
19
13,5
75,5
57
21
24
15
0,16
0,16
CAD
NC
NC
C1-42-914
Pas à gauche
14
M14
25,4
37
22
20
25
19
13,5
75,5
57
21
24
15
0,16
0,16
CAD
D
NC
C1-42-16
Pas à droite
16
M16
28,5
43
22
22
27
21
15
85,5
64
24
34
15
0,21
0,21
CAD
D
NC
C1-42-916
Pas à gauche
16
M16
28,5
43
22
22
27
21
15
85,5
64
24
34
15
0,21
0,21
CAD
NC
NC
C1-42-18
Pas à droite
18
M18x1,5
31,7
47
27
25
31
23
16,5
94,5
71
27
39
15
0,295
0,295
CAD
NC
NC
C1-42-918
Pas à gauche
18
M18x1,5
31,7
47
27
25
31
23
16,5
94,5
71
27
39
15
0,295
0,295
CAD
D
NC
C1-42-20
Pas à droite
20
M20x1,5
34,9
51
30
27,5
34
25
18
102,5
77
30
42
15
0,38
0,38
CAD
D
NC
C1-42-920
Pas à gauche
20
M20x1,5
34,9
51
30
27,5
34
25
18
102,5
77
30
42
15
0,38
0,38
CAD
NC
NC
C1-42-22
Pas à droite
22
M22x1,5
38,1
55
32
30
37
28
20
111,5
84
33
54
15
0,49
0,49
CAD
NC
NC
C1-42-922
Pas à gauche
22
M22x1,5
38,1
55
32
30
37
28
20
111,5
84
33
54
15
0,49
0,49
CAD
NC
NC
C1-42-25
Pas à droite
25
M24x2
42,8
61
36
33,5
42
31
22
124,5
94
36
60
15
0,65
0,65
CAD
NC
NC
C1-42-925
Pas à gauche
25
M24x2
42,8
61
36
33,5
42
31
22
124,5
94
36
60
15
0,65
0,65
CAD
NC
NC
C1-42-30
Pas à droite
30
M30x2
50,8
71
41
40
50
37
25
145,5
110
45
82
15
1,15
1,15
CAD
NC
NC
C1-42-930
Pas à gauche
30
M30x2
50,8
71
41
40
50
37
25
145,5
110
45
82
15
1,15
1,15
CAD
NC
NC
C1-42-35
Pas à droite
35
M36x2
57,1
81
50
46
58
43
28
165,5
125
56
96
16
1,6
1,6
CAD
NC
NC
C1-42-935
Pas à gauche
35
M36x2
57,1
81
50
46
58
43
28
165,5
125
56
96
16
1,6
1,6
CAD
NC
NC
C1-42-40
Pas à droite
40
M42x2
66,6
91
55
53
65
49
33
187,5
142
60
132
17
2,4
2,4
CAD
NC
NC
C1-42-940
Pas à gauche
40
M42x2
66,6
91
55
53
65
49
33
187,5
142
60
132
17
2,4
2,4
CAD
NC
NC
C1-42-50
Pas à droite
50
M48x2
82,5
117
65
65
75
60
45
218,5
160
65
209
12
5
5
CAD
NC
NC
C1-42-950
Pas à gauche
50
M48x2
82,5
117
65
65
75
60
45
218,5
160
65
209
12
5
5
