Oscillating Mounting AUI

F72-AUI OSCILLATING MOUNTING AU INOX

Photos

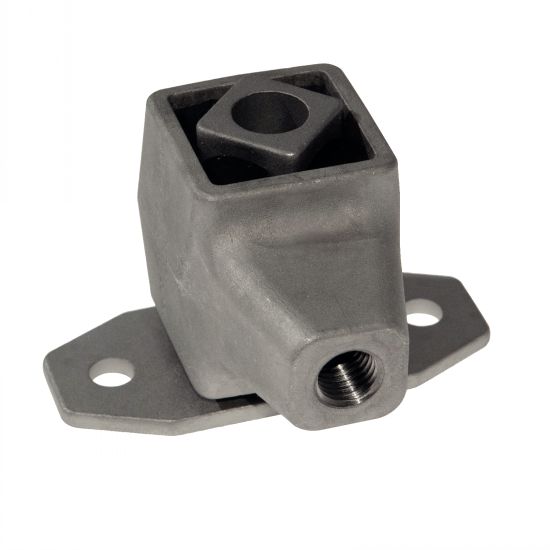

Elément oscillant

Dessins techniques

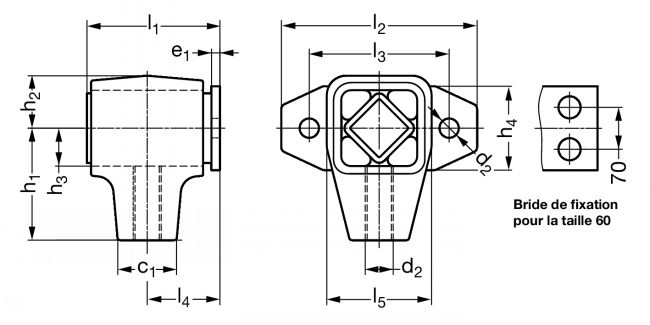

Elément oscillant - Plan
See related products
Rosta
ROSTA AUI
EXAMPLE OF ORDER : Référence
F72-AUI15

Information

Elément oscillant AUI - modèle F72-AUI

Matières
- Armature extérieure : Profilé acier inox .
- Carré intérieur et bras : acier inox .
- Inserts : caoutchouc naturel.
- Plaque en acier inox .
Applications
- Convoyeurs oscillants à une ou deux masses avec entraînement par bielle manivelle.

Files

Schéma 0

Quantity

CAD
+

NC
NC
F72-AUI15
50
70
50
28
33
40
17
29
25
7
M10
4
20
100
0,44
0,2

NC
NC
F72-AUI15L
50
70
50
28
33
40
17
29
25
7
M10(3)
4
20
100
0,44
0,2

NC
NC
F72-AUI18
62
85
60
34
39
45
20
31,5
35
9,5
M12
5
22
200
1,32
0,4

NC
NC
F72-AUI18L
62
85
60
34
39
45
20
31,5
35
9,5
M12(3)
5
22
200
1,32
0,4

NC
NC
F72-AUI27
73
110
80
40
54
60
27
40,5
45
11,5
M16
5
28
400
2,6
0,7

NC
NC
F72-AUI27L
73
110
80
40
54
60
27
40,5
45
11,5
M16(3)
5
28
400
2,6
0,7

1. G (K<2) charge maxi en N par élément.
2. Mdd : couple dynamique par élément en Nm/° pour un angle d'oscillation de ± 5° et une vitesse de rotation de la transmission de 300 - 600 tr/min.
3. Pas à gauche.
