5/3-WAY MID-POSITION VALVE, NORMALLY CLOSED À COMMANDE ÉLECTRIQUE (Model : H10-5/3COP-E/E)

H10-5/3COP-E/E 5/3-WAY MID-POSITION VALVE, NORMALLY CLOSED À COMMANDE ÉLECTRIQUE

Photos

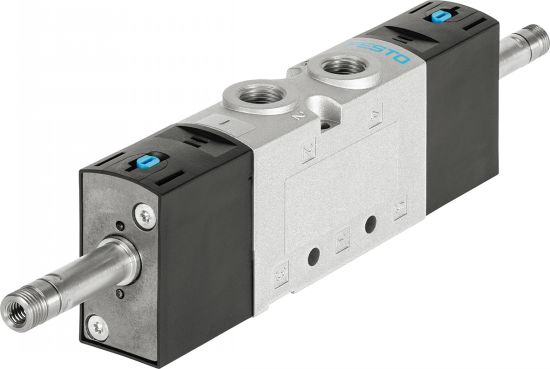

Electrodistributeur 5/3

Dessins techniques

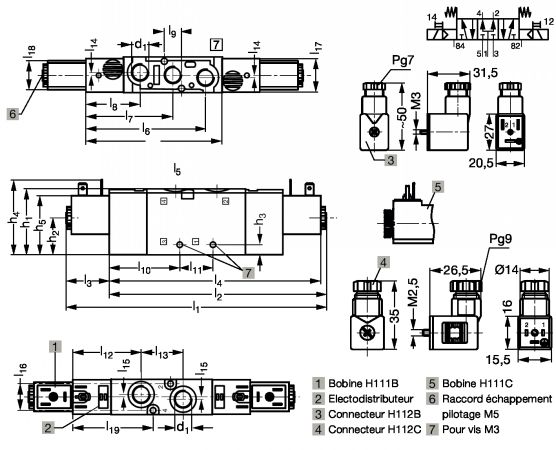

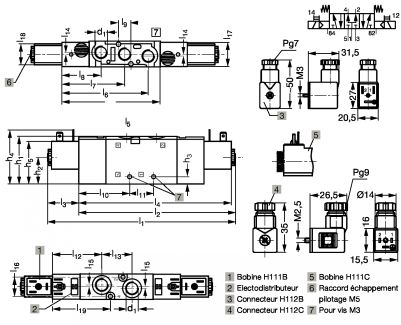

Distributeur compact en ligne 5/3COP-E/E - Plan

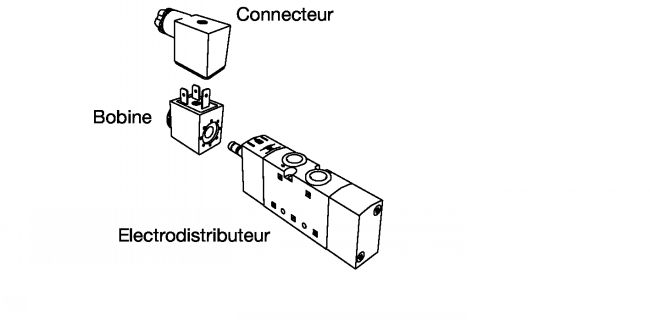

Montage des accessoires
See related products
FESTO
EXAMPLE OF ORDER : Electrodistributeur - Bobine - Connecteur
H10C-5/3COP-1/8-E/E - H111C-12DC - H112C-CF-250AC/DC

Information

Electrodistributeur 5/3 en pression en position médiane à commande électrique - modèles H10B-5/3COP-E/E et H10C-5/3COP-E/E

Caractéristiques
 - Pour air comprimé ISO 8573-\-1:2010 [7:4:4].
- Pression de service : 2,5 à 10 bars.
- Température ambiante / fluide : -10°C à +60°C.
- Alimentation en air de pilotage : interne.
- Sens d'écoulement non réversible.
- Rappel par ressort mécanique.
- Commande manuelle auxiliaire.
- Technologie tiroir.
- IP65.

Matières
- Corps : Aluminium.
- Joints : HNBR, NBR.
- Tiroir : Aluminium.
- Vis : Acier zingué.
- Conforme RoHS

Fourniture
- Bobine et connecteur non inclus.

Sur demande
 - Existe dans d'autres versions.

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
NC
NC
H10C-5/3COP-1/8-E/E
1/8
H111C (1)
H112C (1)
H102
700
40,4
20,9
6,2
46,7
36,4
174,9
144,3
30,6
139,1
113,7
76,9
56,9
36,9
8
47,3
19,2
45,6
22,5
2,5
2
16,1
21,1
15,5
52,9
CAD
D
NC
H10B-5/3COP-1/4-E/E
1/4
H111B (2)
H112B (2)
H113
1200
50,5
28,2
8
57,2
45,2
200,3
166
33,3
160,6
131,6
90,3
65,8
41,3
13
53,3
25
50,4
30,8
1,9
1,9
20,2
26,5
22
59,3
CAD
D
NC
H10B-5/3COP-3/8-E/E
3/8
H111B (2)
H112B (2)
H113
2000
57
31,8
9
63,7
51,6
220,3
185
35,4
179,6
149,6
104,8
74,8
44,8
17
59,3
31
56
37,6
2,5
2,5
23,3
31
22
66,3

1. Connecteur et accessoirses bobine : forme C.
2. Connecteur et accessoirses bobine : forme B.
3. Nécessite de 2 bobines par distributeur.
