5/2-WAY SINGLE SOLENOID VALVE À COMMANDE ÉLECTRIQUE MONOSTABLE (Model : H10-5/2-E/R)

H10-5/2-E/R 5/2-WAY SINGLE SOLENOID VALVE À COMMANDE ÉLECTRIQUE MONOSTABLE

Photos

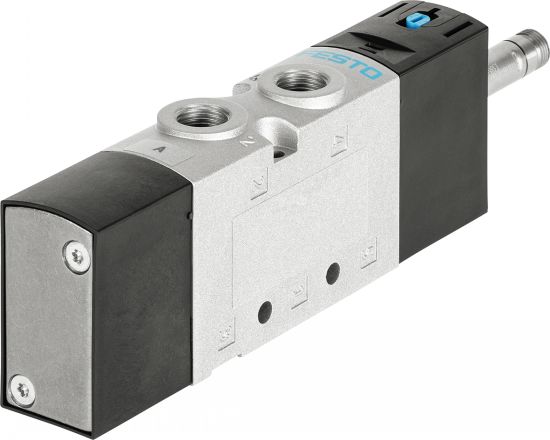

Electrodistributeur 5/2 monostable

Dessins techniques

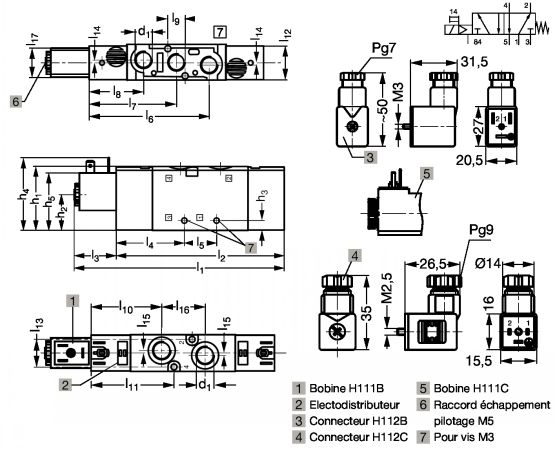

Distributeur compact en ligne 5/2 mono - Plan

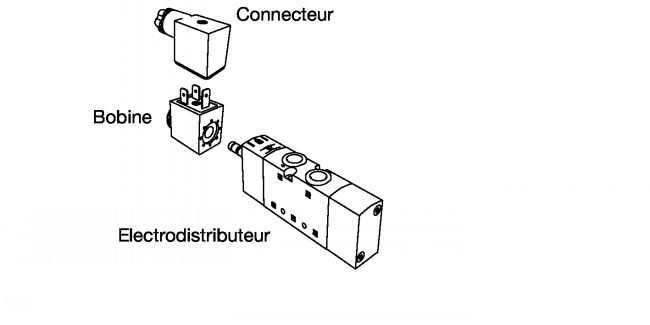

Montage des accessoires
See related products
FESTO
EXAMPLE OF ORDER : Electrodistributeur - Bobine - Connecteur
H10C-5/2-1/8-E/R - H111C-12DC - H112C-CF-250AC/DC

Information

Electrodistributeur 5/2 à commande électrique monostable - modèles H10B-5/2-E/R et H10C-5/2-E/R

Caractéristiques
- Pour air comprimé ISO 8573-\-1:2010 [7:4:4].
- Pression de service : 2,5 à 10 bars.
- Température ambiante / fluide : -10°C à +60°C.
- Alimentation en air de pilotage : interne.
- Sens d'écoulement non réversible.
- Rappel par ressort mécanique.
- Commande manuelle auxiliaire.
- Technologie tiroir.
- IP65.

Matières
- Corps : Aluminium.
- Joints : HNBR, NBR.
- Tiroir : Aluminium.
- Vis : Acier zingué.
- Conforme RoHS

Fourniture
- Bobine et connecteur non inclus.

Sur demande
- Existe dans d'autres versions.

Files

Schéma 0

Schéma 1

Quantity

CAD
+
CAD
D
NC
H10C-5/2-1/8-E/R
1/8
H111C (1)
H112C (1)
H102
700
40,4
20,9
6,2
46,7
36,4
141,2
110,6
30,6
47,3
19,2
76,9
56,9
36,9
8
45,6
52,9
21,1
16,1
2,5
2
22,5
17,6
CAD
D
NC
H10B-5/2-1/4-E/R
1/4
H111B (2)
H112B (2)
H113
1300
50,5
28,2
8
57,2
45,2
162,2
127,8
34,4
53,3
25
90,3
65,8
41,3
13
50,4
59,3
26,5
20,2
1,9
1,9
30,8
22
CAD
D
NC
H10B-5/2-3/8-E/R
3/8
H111B (2)
H112B (2)
H113
2300
57
31,8
9
63,7
51,6
180,7
145,3
35,4
59,3
31
104,8
74,8
44,8
17
56
66,3
31
23,3
2,5
2,5
37,6
22

1. Connecteur et accessoirses bobine : forme C.
2. Connecteur et accessoirses bobine : forme B.
