READY-TO-INSTALL FLANGED NUT, SINGLE THREAD POUR VIS TRAPÉZOÏDALES B4-01 ET B4-03 (Model : B4-10)

B4-10 READY-TO-INSTALL FLANGED NUT, SINGLE THREAD POUR VIS TRAPÉZOÏDALES B4-01 ET B4-03

Photos

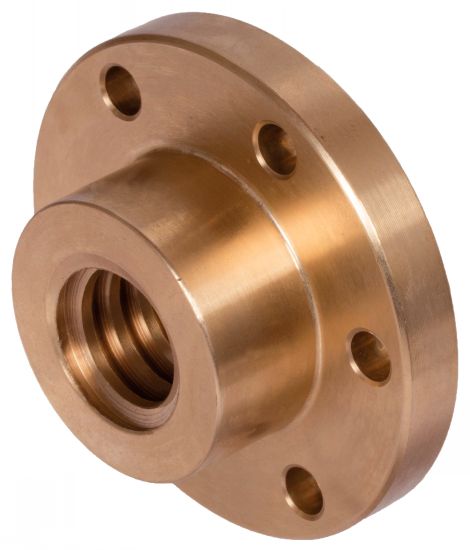

Ecrou à flasque percé pour vis trapézoïdales

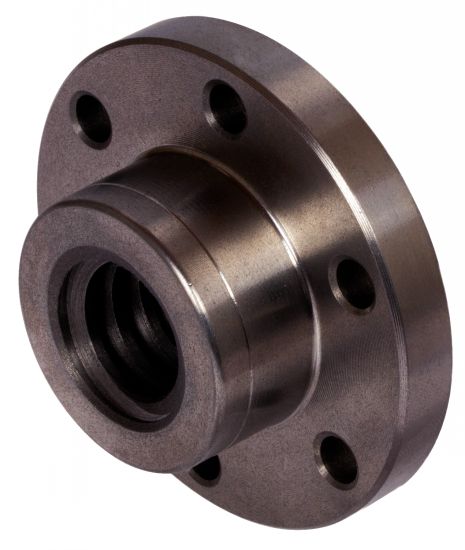

Ecrou fonte

Dessins techniques

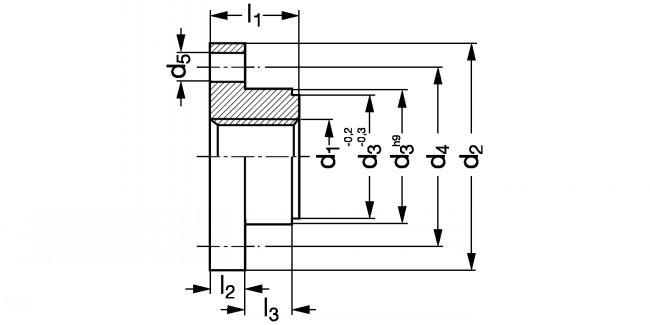

Ecrou à flasque percé pour vis trap - Plan
See related products
Direct Transmission
EXAMPLE OF ORDER : Référence
B4-100-16-7

Information

MATIERE
- Fonte grise GG25.
- Laiton rouge Rg7 (GC-CuSn7ZnPb).

CARACTERISTIQUES
- 1 filet .
- Filetage à droite ou filetage à gauche .
- Coefficient de frottement statique pour les matières en contact :
Ecrou Fonte / Vis Acier et Inox = 0,20 sec; 0,10 huilé
Ecrou Laiton / Vis Acier et Inox = 0,20 sec; 0,10 huilé.
- d5 x 6 trous de fixation.
SUR DEMANDE
- Ecrous usinés selon plan.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B4-100-16-7
Fonte
Filetage à droite
16x4
48
26
38
6
20
7
10
CAD
D
NC
B4-100-20-7
Fonte
Filetage à droite
20x4
58
30
45
7
22
8
12
CAD
D
NC
B4-100-24-7
Fonte
Filetage à droite
24x5
72
40
58
7
28
10
12
CAD
D
NC
B4-100-30-7
Fonte
Filetage à droite
30x6
82
50
68
7
44
12
15
CAD
D
NC
B4-100-36-7
Fonte
Filetage à droite
36x6
110
55
85
7
55
15
15
CAD
D
NC
B4-100-40-7
Fonte
Filetage à droite
40x7
130
60
95
9
60
15
20
CAD
NC
NC
B4-100-50-7
Fonte
Filetage à droite
50x8
160
80
120
11
65
15
20
CAD
NC
NC
B4-100-60-7
Fonte
Filetage à droite
60x9
160
80
120
11
65
15
20
CAD
D
NC
B4-103-16-7
Laiton
Filetage à droite
16x4
48
26
38
6
20
7
10
CAD
D
NC
B4-103-18-7
Laiton
Filetage à droite
18x4
58
30
45
7
22
8
12
CAD
D
NC
B4-103-20-7
Laiton
Filetage à droite
20x4
58
30
45
7
22
8
12
CAD
D
NC
B4-103-24-7
Laiton
Filetage à droite
24x5
72
40
58
7
28
10
12
CAD
D
NC
B4-103-28-7
Laiton
Filetage à droite
28x5
78
45
65
7
35
10
15
CAD
D
NC
B4-103-30-7
Laiton
Filetage à droite
30x6
82
50
68
7
44
12
15
CAD
D
NC
B4-103-36-7
Laiton
Filetage à droite
36x6
110
55
85
7
55
15
15
CAD
D
NC
B4-103-40-7
Laiton
Filetage à droite
40x7
130
60
95
9
60
15
20
CAD
D
NC
B4-103-50-7
Laiton
Filetage à droite
50x8
160
80
120
11
65
15
20
CAD
D
NC
B4-103-60-7
Laiton
Filetage à droite
60x9
160
80
120
11
65
15
20
CAD
D
NC
B4-100-16-8
Fonte
Filetage à gauche
16x4
48
26
38
6
20
7
10
CAD
D
NC
B4-100-20-8
Fonte
Filetage à gauche
20x4
58
30
45
7
22
8
12
CAD
NC
NC
B4-100-24-8
Fonte
Filetage à gauche
24x5
72
40
58
7
28
10
12
CAD
NC
NC
B4-100-30-8
Fonte
Filetage à gauche
30x6
82
50
68
7
44
12
15
CAD
D
NC
B4-100-36-8
Fonte
Filetage à gauche
36x6
110
55
85
7
55
15
15
CAD
NC
NC
B4-100-40-8
Fonte
Filetage à gauche
40x7
130
60
95
9
60
15
20
CAD
NC
NC
B4-100-50-8
Fonte
Filetage à gauche
50x8
160
80
120
11
65
15
20
CAD
NC
NC
B4-100-60-8
Fonte
Filetage à gauche
60x9
160
80
120
11
65
15
20
CAD
D
NC
B4-103-16-8
Laiton
Filetage à gauche
16x4
48
26
38
6
20
7
10
CAD
NC
NC
B4-103-18-8
Laiton
Filetage à gauche
18x4
58
30
45
7
22
8
12
CAD
NC
NC
B4-103-20-8
Laiton
Filetage à gauche
20x4
58
30
45
7
22
8
12
CAD
D
NC
B4-103-24-8
Laiton
Filetage à gauche
24x5
72
40
58
7
28
10
12
CAD
NC
NC
B4-103-28-8
Laiton
Filetage à gauche
28x5
78
45
65
7
35
10
15
CAD
D
NC
B4-103-30-8
Laiton
Filetage à gauche
30x6
82
50
68
7
44
12
15
CAD
NC
NC
B4-103-36-8
Laiton
Filetage à gauche
36x6
110
55
85
7
55
15
15
CAD
NC
NC
B4-103-40-8
Laiton
Filetage à gauche
40x7
130
60
95
9
60
15
20
CAD
NC
NC
B4-103-50-8
Laiton
Filetage à gauche
50x8
160
80
120
11
65
15
20
CAD
NC
NC
B4-103-60-8
Laiton
Filetage à gauche
60x9
160
80
120
11
65
15
20
