ROUND TRAPEZOIDAL NUT, SINGLE THREAD POUR VIS TRAPÉZOÏDALES B4-01 ET B4-03 (Model : B4-11)

B4-11 ROUND TRAPEZOIDAL NUT, SINGLE THREAD POUR VIS TRAPÉZOÏDALES B4-01 ET B4-03

Photos

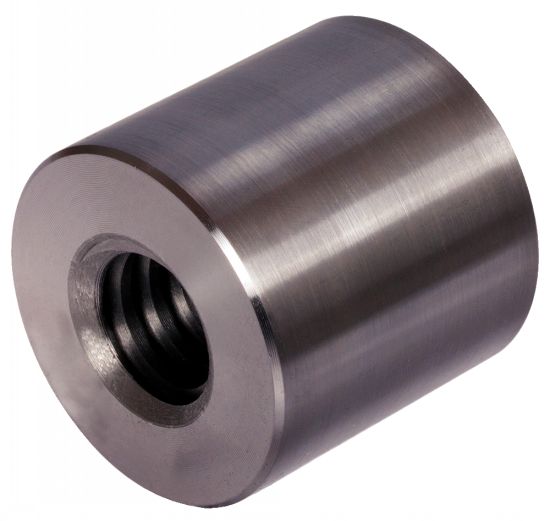

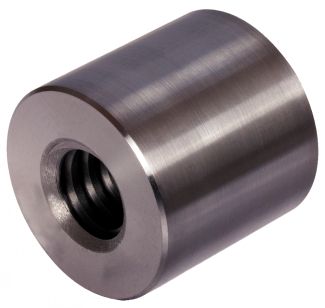

Ecrou cylindrique acier

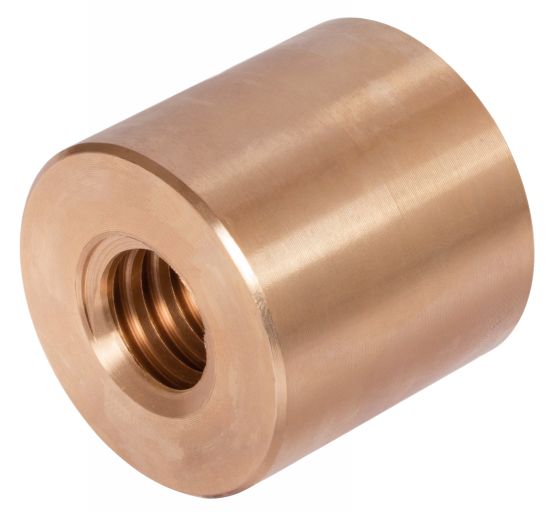

Ecrou cylindrique laiton

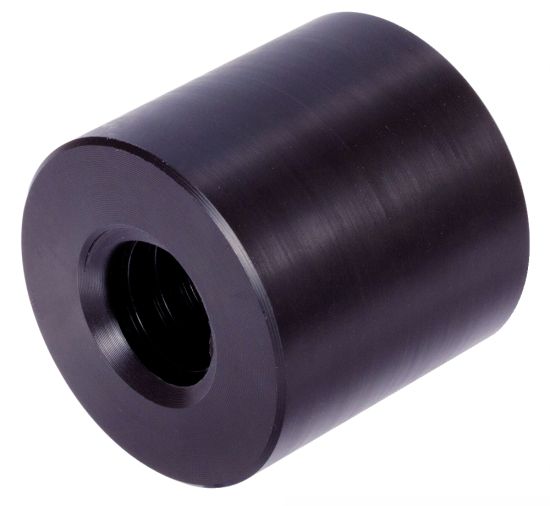

Ecrou cylindrique nylatron

Dessins techniques

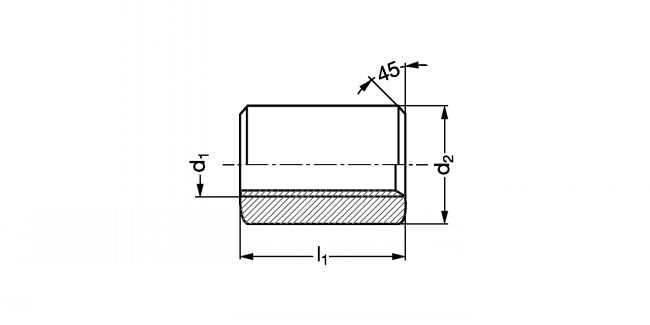

Ecrou cylindrique pour vis trapézoïdales - Plan
See related products
Direct Transmission
EXAMPLE OF ORDER : Référence
B4-111-10-7

Information

MATIERE
- Acier C35.
- Laiton.
- Acier inoxydable(AISI 303).
- Nylatron.

CARACTERISTIQUES
- 1 filet .
- Filetage à droite, filetage à gauche .
- Coefficient de frottement statique pour les matières en contact :
Ecrou Acier / Vis Acier et Inox = 0,33 sec; 0,10 huilé
Ecrou Laiton / Vis Acier et Inox = 0,20 sec; 0,10 huilé.
Ecrou Inox / Vis Acier et Inox = 0,30 sec; 0,10 huilé.
Ecrou Nylatron / Vis Acier et Inox = 0,10 sec; 0,04 huilé.

SUR DEMANDE
- Ecrous usinés selon plan.

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B4-111-10-7
Acier
Filetage à droite
10 x 3
22
15
-
CAD
D
NC
B4-111-12-7
Acier
Filetage à droite
12 x 3
26
18
-
CAD
D
NC
B4-111-14-7
Acier
Filetage à droite
14 x 4
30
21
-
CAD
D
NC
B4-111-16-7
Acier
Filetage à droite
16 x 4
36
24
-
CAD
D
NC
B4-111-20-7
Acier
Filetage à droite
20 x 4
45
30
-
CAD
D
NC
B4-111-24-7
Acier
Filetage à droite
24 x 5
50
36
-
CAD
D
NC
B4-111-28-7
Acier
Filetage à droite
28 x 5
60
42
-
CAD
D
NC
B4-111-30-7
Acier
Filetage à droite
30 x 6
60
45
-
CAD
D
NC
B4-111-32-7
Acier
Filetage à droite
32 x 6
60
48
-
CAD
D
NC
B4-111-36-7
Acier
Filetage à droite
36 x 6
75
54
-
CAD
D
NC
B4-111-40-7
Acier
Filetage à droite
40 x 7
80
60
-
CAD
NC
NC
B4-111-44-7
Acier
Filetage à droite
44 x 7
80
66
-
CAD
NC
NC
B4-111-48-7
Acier
Filetage à droite
48 x 8
90
72
-
CAD
D
NC
B4-111-50-7
Acier
Filetage à droite
50 x 8
90
75
-
CAD
NC
NC
B4-111-52-7
Acier
Filetage à droite
52 x 8
90
78
-
CAD
D
NC
B4-111-60-7
Acier
Filetage à droite
60 x 9
100
90
-
CAD
NC
NC
B4-111-70-7
Acier
Filetage à droite
70 x 10
110
105
-
CAD
NC
NC
B4-112-10-7
Acier
Filetage à droite
10 x 3
22
-
20
CAD
D
NC
B4-112-12-7
Acier
Filetage à droite
12 x 3
26
-
24
CAD
D
NC
B4-112-14-7
Acier
Filetage à droite
14 x 4
30
-
28
CAD
D
NC
B4-112-16-7
Acier
Filetage à droite
16 x 4
36
-
32
CAD
D
NC
B4-112-20-7
Acier
Filetage à droite
20 x 4
45
-
40
CAD
D
NC
B4-112-24-7
Acier
Filetage à droite
24 x 5
50
-
48
CAD
D
NC
B4-112-28-7
Acier
Filetage à droite
28 x 5
60
-
56
CAD
D
NC
B4-112-30-7
Acier
Filetage à droite
30 x 6
60
-
60
CAD
D
NC
B4-112-32-7
Acier
Filetage à droite
32 x 6
60
-
64
CAD
NC
NC
B4-112-36-7
Acier
Filetage à droite
36 x 6
75
-
72
CAD
NC
NC
B4-112-40-7
Acier
Filetage à droite
40 x 7
80
-
80
CAD
NC
NC
B4-112-44-7
Acier
Filetage à droite
44 x 7
80
-
88
CAD
NC
NC
B4-112-48-7
Acier
Filetage à droite
48 x 8
90
-
96
CAD
NC
NC
B4-112-50-7
Acier
Filetage à droite
50 x 8
90
-
100
CAD
NC
NC
B4-112-52-7
Acier
Filetage à droite
52 x 8
90
-
104
CAD
NC
NC
B4-112-60-7
Acier
Filetage à droite
60 x 9
100
-
120
CAD
D
NC
B4-113-10-7
Laiton
Filetage à droite
10 x 3
22
-
20
CAD
D
NC
B4-113-12-7
Laiton
Filetage à droite
12 x 3
26
-
24
CAD
D
NC
B4-113-14-7
Laiton
Filetage à droite
14 x 4
30
-
28
CAD
NC
NC
B4-113-16-7
Laiton
Filetage à droite
16 x 4
36
-
32
CAD
D
NC
B4-113-20-7
Laiton
Filetage à droite
20 x 4
45
-
40
CAD
D
NC
B4-113-24-7
Laiton
Filetage à droite
24 x 5
50
-
48
CAD
D
NC
B4-113-28-7
Laiton
Filetage à droite
28 x 5
60
-
56
CAD
D
NC
B4-113-30-7
Laiton
Filetage à droite
30 x 6
60
-
60
CAD
D
NC
B4-113-32-7
Laiton
Filetage à droite
32 x 6
60
-
64
CAD
D
NC
B4-113-36-7
Laiton
Filetage à droite
36 x 6
75
-
72
CAD
D
NC
B4-113-40-7
Laiton
Filetage à droite
40 x 7
80
-
80
CAD
D
NC
B4-113-44-7
Laiton
Filetage à droite
44 x 7
80
-
88
CAD
NC
NC
B4-113-48-7
Laiton
Filetage à droite
48 x 8
90
-
96
CAD
D
NC
B4-113-50-7
Laiton
Filetage à droite
50 x 8
90
-
100
CAD
NC
NC
B4-113-52-7
Laiton
Filetage à droite
52 x 8
90
-
104
CAD
D
NC
B4-113-60-7
Laiton
Filetage à droite
60 x 9
100
-
120
CAD
D
NC
B4-114-12-7
Inox
Filetage à droite
12 x 3
26
18
-
CAD
D
NC
B4-114-16-7
Inox
Filetage à droite
16 x 4
36
24
-
CAD
D
NC
B4-114-20-7
Inox
Filetage à droite
20 x 4
45
30
-
CAD
D
NC
B4-114-24-7
Inox
Filetage à droite
24 x 5
50
36
-
CAD
D
NC
B4-114-30-7
Inox
Filetage à droite
30 x 6
60
45
-
CAD
NC
NC
B4-114-40-7
Inox
Filetage à droite
40 x 7
80
60
-
CAD
NC
NC
B4-116-12-7
Nylatron
Filetage à droite
12 x 3
26
-
24
CAD
D
NC
B4-116-16-7
Nylatron
Filetage à droite
16 x 4
36
-
32
CAD
D
NC
B4-116-20-7
Nylatron
Filetage à droite
20 x 4
45
-
40
CAD
NC
NC
B4-116-24-7
Nylatron
Filetage à droite
24 x 5
50
-
48
CAD
D
NC
B4-116-28-7
Nylatron
Filetage à droite
28 x 5
60
-
56
CAD
NC
NC
B4-116-30-7
Nylatron
Filetage à droite
30 x 6
60
-
60
CAD
NC
NC
B4-116-32-7
Nylatron
Filetage à droite
32 x 6
60
-
64
CAD
NC
NC
B4-116-36-7
Nylatron
Filetage à droite
36 x 6
75
-
72
CAD
NC
NC
B4-116-40-7
Nylatron
Filetage à droite
40 x 7
80
-
80
CAD
NC
NC
B4-116-50-7
Nylatron
Filetage à droite
50 x 8
90
-
100
CAD
NC
NC
B4-116-60-7
Nylatron
Filetage à droite
60 x 9
100
-
120
CAD
D
NC
B4-111-10-8
Acier
Filetage à gauche
10 x 3
22
15
-
CAD
NC
NC
B4-111-12-8
Acier
Filetage à gauche
12 x 3
26
18
-
CAD
NC
NC
B4-111-14-8
Acier
Filetage à gauche
14 x 4
30
21
-
CAD
D
NC
B4-111-16-8
Acier
Filetage à gauche
16 x 4
36
24
-
CAD
NC
NC
B4-111-20-8
Acier
Filetage à gauche
20 x 4
45
30
-
CAD
NC
NC
B4-111-24-8
Acier
Filetage à gauche
24 x 5
50
36
-
CAD
D
NC
B4-111-28-8
Acier
Filetage à gauche
28 x 5
60
42
-
CAD
D
NC
B4-111-30-8
Acier
Filetage à gauche
30 x 6
60
45
-
CAD
NC
NC
B4-111-32-8
Acier
Filetage à gauche
32 x 6
60
48
-
CAD
D
NC
B4-111-36-8
Acier
Filetage à gauche
36 x 6
75
54
-
CAD
NC
NC
B4-111-40-8
Acier
Filetage à gauche
40 x 7
80
60
-
CAD
NC
NC
B4-111-44-8
Acier
Filetage à gauche
44 x 7
80
66
-
CAD
NC
NC
B4-111-48-8
Acier
Filetage à gauche
48 x 8
90
72
-
CAD
NC
NC
B4-111-50-8
Acier
Filetage à gauche
50 x 8
90
75
-
CAD
NC
NC
B4-111-52-8
Acier
Filetage à gauche
52 x 8
90
78
-
CAD
NC
NC
B4-111-60-8
Acier
Filetage à gauche
60 x 9
100
90
-
CAD
NC
NC
B4-111-70-8
Acier
Filetage à gauche
70 x 10
100
105
-
CAD
D
NC
B4-112-10-8
Acier
Filetage à gauche
10 x 3
22
-
20
CAD
NC
NC
B4-112-12-8
Acier
Filetage à gauche
12 x 3
26
-
24
CAD
D
NC
B4-112-14-8
Acier
Filetage à gauche
14 x 4
30
-
28
CAD
D
NC
B4-112-16-8
Acier
Filetage à gauche
16 x 4
36
-
32
CAD
D
NC
B4-112-20-8
Acier
Filetage à gauche
20 x 4
45
-
40
CAD
D
NC
B4-112-24-8
Acier
Filetage à gauche
24 x 5
50
-
48
CAD
NC
NC
B4-112-28-8
Acier
Filetage à gauche
28 x 5
60
-
56
CAD
D
NC
B4-112-30-8
Acier
Filetage à gauche
30 x 6
60
-
60
CAD
NC
NC
B4-112-32-8
Acier
Filetage à gauche
32 x 6
60
-
64
CAD
NC
NC
B4-112-36-8
Acier
Filetage à gauche
36 x 6
75
-
72
CAD
NC
NC
B4-112-40-8
Acier
Filetage à gauche
40 x 7
80
-
80
CAD
NC
NC
B4-112-44-8
Acier
Filetage à gauche
44 x 7
80
-
88
CAD
NC
NC
B4-112-48-8
Acier
Filetage à gauche
48 x 8
90
-
96
CAD
D
NC
B4-112-50-8
Acier
Filetage à gauche
50 x 8
90
-
100
CAD
NC
NC
B4-112-52-8
Acier
Filetage à gauche
52 x 8
90
-
104
CAD
NC
NC
B4-112-60-8
Acier
Filetage à gauche
60 x 9
100
-
120
CAD
NC
NC
B4-113-10-8
Laiton
Filetage à gauche
10 x 3
22
-
20
CAD
D
NC
B4-113-12-8
Laiton
Filetage à gauche
12 x 3
26
-
24
CAD
NC
NC
B4-113-14-8
Laiton
Filetage à gauche
14 x 4
30
-
28
CAD
D
NC
B4-113-16-8
Laiton
Filetage à gauche
16 x 4
36
-
32
CAD
D
NC
B4-113-20-8
Laiton
Filetage à gauche
20 x 4
45
-
40
CAD
D
NC
B4-113-24-8
Laiton
Filetage à gauche
24 x 5
50
-
48
CAD
D
NC
B4-113-28-8
Laiton
Filetage à gauche
28 x 5
60
-
56
CAD
D
NC
B4-113-30-8
Laiton
Filetage à gauche
30 x 6
60
-
60
CAD
D
NC
B4-113-32-8
Laiton
Filetage à gauche
32 x 6
60
-
64
CAD
D
NC
B4-113-36-8
Laiton
Filetage à gauche
36 x 6
75
-
72
CAD
NC
NC
B4-113-40-8
Laiton
Filetage à gauche
40 x 7
80
-
80
CAD
NC
NC
B4-113-44-8
Laiton
Filetage à gauche
44 x 7
80
-
88
CAD
NC
NC
B4-113-48-8
Laiton
Filetage à gauche
48 x 8
90
-
96
CAD
NC
NC
B4-113-50-8
Laiton
Filetage à gauche
50 x 8
90
-
100
CAD
NC
NC
B4-113-52-8
Laiton
Filetage à gauche
52 x 8
90
-
104
CAD
NC
NC
B4-113-60-8
Laiton
Filetage à gauche
60 x 9
100
-
120
CAD
NC
NC
B4-114-12-8
Inox
Filetage à gauche
12 x 3
26
18
-
CAD
NC
NC
B4-114-16-8
Inox
Filetage à gauche
16 x 4
36
24
-
CAD
NC
NC
B4-114-20-8
Inox
Filetage à gauche
20 x 4
45
30
-
CAD
NC
NC
B4-114-24-8
Inox
Filetage à gauche
24 x 5
50
36
-
CAD
D
NC
B4-114-30-8
Inox
Filetage à gauche
30 x 6
60
45
-
CAD
NC
NC
B4-114-40-8
Inox
Filetage à gauche
40 x 7
80
60
-
CAD
NC
NC
B4-116-12-8
Nylatron
Filetage à gauche
12 x 3
26
-
24
CAD
NC
NC
B4-116-16-8
Nylatron
Filetage à gauche
16 x 4
36
-
32
CAD
NC
NC
B4-116-20-8
Nylatron
Filetage à gauche
20 x 4
45
-
40
CAD
NC
NC
B4-116-24-8
Nylatron
Filetage à gauche
24 x 5
50
-
48
CAD
NC
NC
B4-116-28-8
Nylatron
Filetage à gauche
28 x 5
60
-
56
CAD
NC
NC
B4-116-30-8
Nylatron
Filetage à gauche
30 x 6
60
-
60
CAD
NC
NC
B4-116-32-8
Nylatron
Filetage à gauche
32 x 6
60
-
64
CAD
NC
NC
B4-116-36-8
Nylatron
Filetage à gauche
36 x 6
75
-
72
CAD
NC
NC
B4-116-40-8
Nylatron
Filetage à gauche
40 x 7
80
-
80
CAD
NC
NC
B4-116-50-8
Nylatron
Filetage à gauche
50 x 8
90
-
100
CAD
NC
NC
B4-116-60-8
Nylatron
Filetage à gauche
60 x 9
100
-
120

Related products

Retour en haut
