LINEAR BALL BEARINGS (Model : B81-DBKBM)

B81-DBKBM LINEAR BALL BEARINGS

Photos

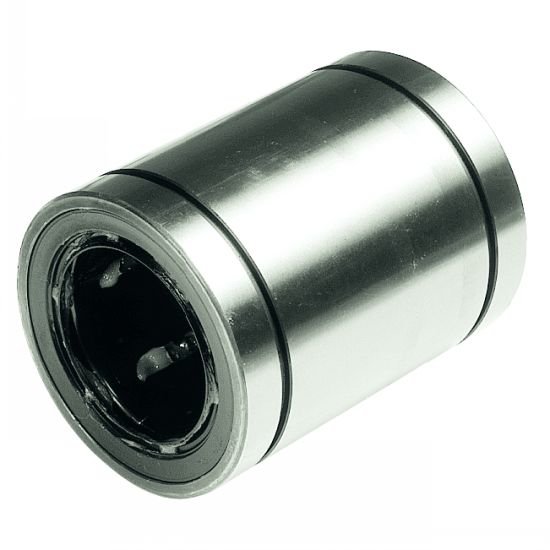

Douille à billes massive miniature

Dessins techniques

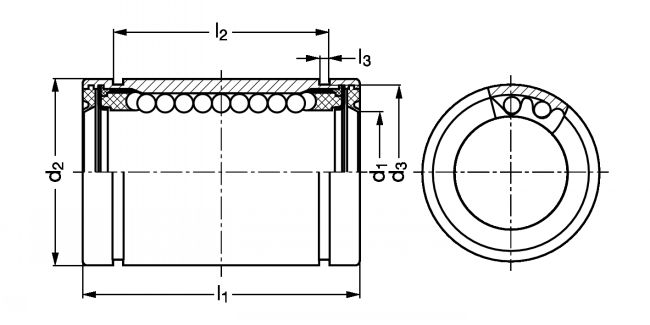

Douille à billes massive miniature - Plan
See related products
SCHAEFFLER
EXAMPLE OF ORDER : Référence
B81-DBKBM-03-L

Information

Douille à billes massive miniature - modèle B81-DBKBM

MATIÈRE
- Bague extérieure en acier trempé rectifié.
- Cage en matière plastique.
- Billes en acier à roulement.

EXÉCUTION
- Douille fermée.
- Douille juste huilée pour conservation, un graissage au montage est nécessaire.

Files

Schéma 0

Quantity

CAD
+
CAD
NC
NC
B81-DBKBM-03-L
Sans joints
3
7
10
-
-
-
4
-
1,8
28
40
CAD
NC
NC
B81-DBKBM-04-L
Sans joints
4
8
12
-
-
-
4
-
2,6
42
60
CAD
NC
NC
B81-DBKBM-05-L
Sans joints
5
10
15
10,2
1,1
9,6
4
F3-04-10
4,7
64
90
CAD
NC
NC
B81-DBKBM-05
Sans joints
5
12
22
14,2
1,15
11,5
4
F3-04-12
13
148
102
CAD
NC
NC
B81-DBKBM-06
Sans joints
6
12
19
13,3
1,15
11,5
4
F3-04-12
7,3
105
150
CAD
NC
NC
B81-DBKBM-08
Sans joints
8
16
25
16,5
1,10
15,2
4
F3-04-16
22,5
239
216
CAD
D
NC
B81-DBKBM-10
Sans joints
10
19
29
21,7
1,35
18
4
F3-04-19
29
355
295
CAD
NC
NC
B81-DBKBM-05-PP
Avec 2 joints
5
12
22
14,2
1,15
11,5
4
F3-04-12
13
148
102
CAD
NC
NC
B81-DBKBM-06-PP
Avec 2 joints
6
12
19
13,3
1,15
11,5
4
F3-04-12
7,3
105
150
CAD
NC
NC
B81-DBKBM-08-PP
Avec 2 joints
8
16
25
16,5
1,10
15,2
4
F3-04-16
22,5
239
216
CAD
D
NC
B81-DBKBM-10-PP
Avec 2 joints
10
19
29
21,7
1,35
18
4
F3-04-19
29
355
295

1. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés. Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 - voir usinage standard pour arbre (Voir Page xxx ).
2. Sans gorge de circlips.
3. Les circlips sont à demander séparément (2 par douille).
10N=1kg
