LINEAR BALL BEARINGS (MACHINED RANGE) (Model : B81-DBKB)

B81-DBKB LINEAR BALL BEARINGS (MACHINED RANGE)

Photos

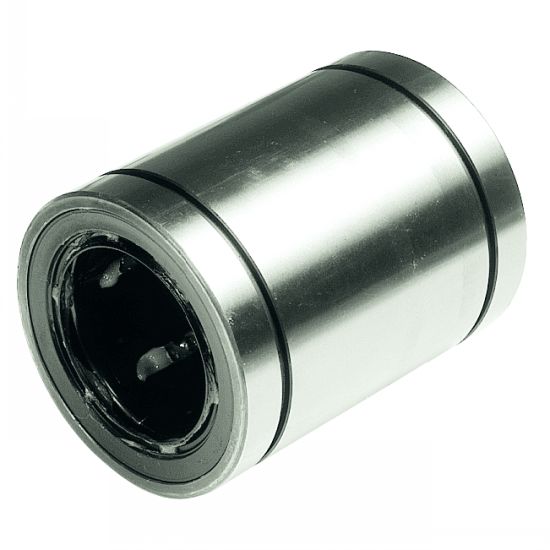

Douille à billes massive fermée

Dessins techniques

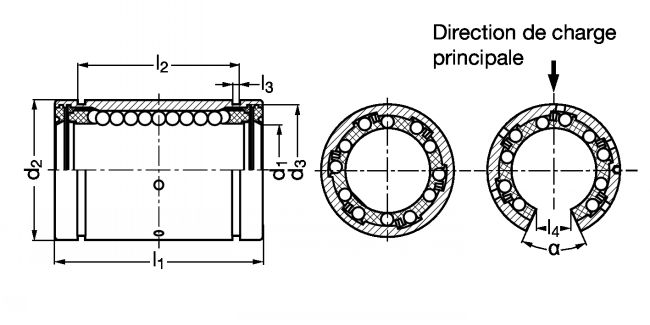

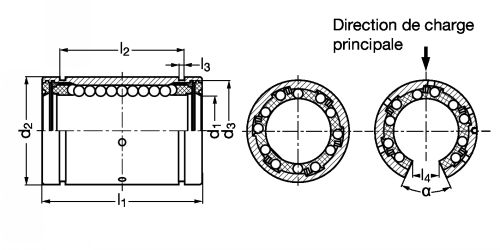

Douille à billes massive fermée - Plan
See related products
SCHAEFFLER
EXAMPLE OF ORDER : Référence
B81-DBKB-12-PP

Information

Douille à billes massive fermée - modèle B81-DBKB

Matière
- Bague extérieure en acier trempé rectifié.
- Cage en matière plastique.
- Billes en acier à roulement.

Exécution
- Douille fermée.
- Douille juste huilée pour conservation, un graissage au montage est nécessaire.

Sur demande
- Douille traitée anticorrosion.
- Douille en inox .
- Douille toute métallique (applications > 100°C).

Files

Schéma 0

Quantity

CAD
+
CAD
D
NC
B81-DBKB-12-PP
Avec joints
12
22
32
22,6
1,30
21
5
F3-04-22
40
540
385
CAD
D
NC
B81-DBKB-16-PP
Avec joints
16
26
36
24,6
1,30
24,9
5
F3-04-26
50
710
530
CAD
D
NC
B81-DBKB-20-PP
Avec joints
20
32
45
31,2
1,60
30,3
6
F3-04-32
90
1570
1230
CAD
D
NC
B81-DBKB-25-PP
Avec joints
25
40
58
43,7
1,85
37,5
6
F3-04-40
190
2800
2220
CAD
D
NC
B81-DBKB-30-PP
Avec joints
30
47
68
51,7
1,85
44,5
6
F3-04-47
300
3600
2850
CAD
D
NC
B81-DBKB-40-PP
Avec joints
40
62
80
60,3
2,15
59
6
F3-04-62
600
6000
4400
CAD
D
NC
B81-DBKB-50-PP
Avec joints
50
75
100
77,3
2,65
72
6
F3-04-75
1000
8700
6300
CAD
NC
NC
B81-DBKB-60-PP
Avec joints
60
90
125
101,7
3,20
86,6
6
F3-04-90
2700
8800
8300
CAD
NC
NC
B81-DBKB-80-PP
Avec joints
80
120
165
133,7
4,20
116
6
F3-04-120
5100
14800
13000
CAD
D
NC
B81-DBKB-12-PPAS
Avec joints et regraissable
12
22
32
22,6
1,30
21
5
F3-04-22
40
540
385
CAD
D
NC
B81-DBKB-16-PPAS
Avec joints et regraissable
16
26
36
24,6
1,30
24,9
5
F3-04-26
50
710
530
CAD
D
NC
B81-DBKB-20-PPAS
Avec joints et regraissable
20
32
45
31,2
1,60
30,3
6
F3-04-32
90
1570
1230
CAD
D
NC
B81-DBKB-25-PPAS
Avec joints et regraissable
25
40
58
43,7
1,85
37,5
6
F3-04-40
190
2800
2220
CAD
D
NC
B81-DBKB-30-PPAS
Avec joints et regraissable
30
47
68
51,7
1,85
44,5
6
F3-04-47
300
3600
2850
CAD
D
NC
B81-DBKB-40-PPAS
Avec joints et regraissable
40
62
80
60,3
2,15
59
6
F3-04-62
600
6000
4400
CAD
NC
NC
B81-DBKB-50-PPAS
Avec joints et regraissable
50
75
100
77,3
2,65
72
6
F3-04-75
1000
8700
6300
CAD
D
NC
B81-DBKB-12
Sans joints
12
22
32
22,6
1,30
21
5
F3-04-22
40
540
385
CAD
D
NC
B81-DBKB-16
Sans joints
16
26
36
24,6
1,30
24,9
5
F3-04-26
50
710
530
CAD
NC
NC
B81-DBKB-20
Sans joints
20
32
45
31,2
1,60
30,3
6
F3-04-32
90
1570
1230
CAD
D
NC
B81-DBKB-25
Sans joints
25
40
58
43,7
1,85
37,5
6
F3-04-40
190
2800
2220
CAD
NC
NC
B81-DBKB-40
Sans joints
40
62
80
60,3
2,15
59
6
F3-04-62
600
6000
4400
CAD
NC
NC
B81-DBKB-30
Sans joints
30
47
68
51,7
1,85
44,5
6
F3-04-47
300
3600
2850
CAD
NC
NC
B81-DBKB-50
Sans joints
50
75
100
77,3
2,65
72
6
F3-04-75
1000
8700
6300

1. Douilles juste huilées pour conservation.
Graissage au montage indispensable.
2. Douilles graissées, prêtes à l'emploi, sans regraissage nécessaire pour 90% des applications.
3. Douilles graissées, prêtes à l'emploi, avec trous de regraissage en cas d'applications difficiles.
4. Les charges de base ne sont valables que pour les arbres trempés (dureté 59 + 6 HRC) et rectifiés, et selon la direction de charge principale opposée à l'ouverture des douilles ouvertes.
Il est conseillé de chanfreiner les extrémités d'arbres : usinage A2 - voir usinage standard pour arbre (Voir Page xxx).
5. Les circlips sont à demander séparément.
10N=1kg.
